AZM 161CC-12/12RKTU -110/230

Код: 101187924
В наличии
EAN (европейский артикул)
4030661357232
Артикул (номер заказа)
101187924
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 161CC-12/12RKTU -110/230
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Большой отсек для проводки
  • Аварийный выход сзади
  • кабельные вводы 4 М 16 х 1,5
  • Корпус из термопластика
  • Двойная изоляция
  • Блокировка с защитой от неправильного запирания.
  • 130 мм х 90 мм х 30 мм
  • 6 контактов
  • Долгая жизнь
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661357232
Артикул (номер заказа)
101187924
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 161CC-12/12RKTU -110/230
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
at 10% Ie and ohmic load
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности - Функция блокировки защитного кожуха
Примечание (уровень производительности)
Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Уровень производительности, до
e
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Монтаж
Screws
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
20 N
Приводной люфт в направлении срабатывания
5.5 mm
Сила фиксации
30 N
Скорость срабатывания, максимальная
2 m/s
Тип головки винта
Flat head screw
Тип крепежных винтов
3x M5
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

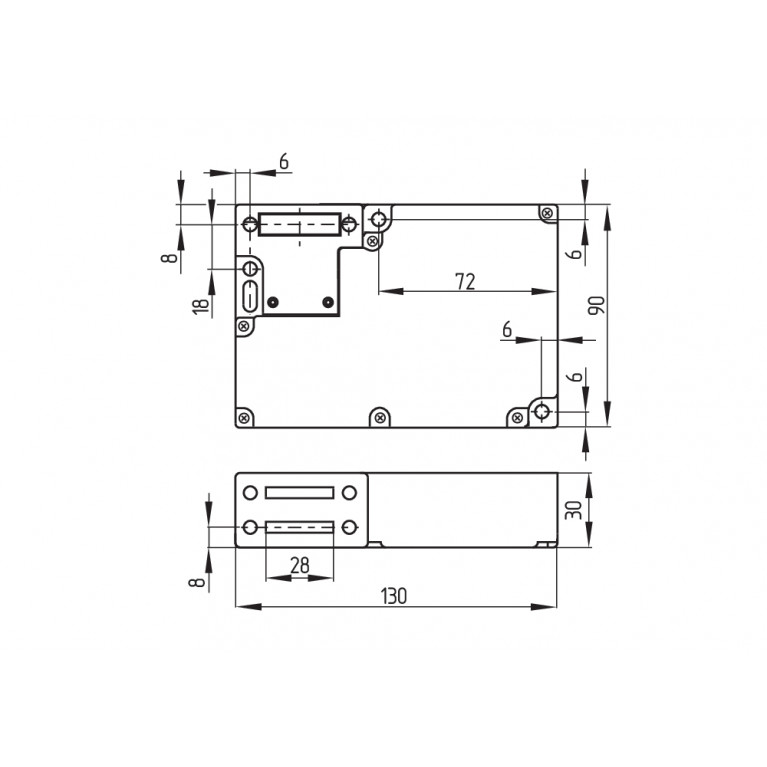

Механические данные – Размеры
Высота датчика
90 mm
Длина датчика
30 mm
Ширина датчика
130 mm
Механические данные – техника подключения
Кабельный ввод
4 x M16 x 1,5
Прекращение действия
Cage clamps
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
438 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Возможность разблокировки
Yes
Запасный выход
Yes
Количество вспомогательных контактов
2
Количество контактов безопасности
4
Количество направлений действия
3
Ручной выпуск
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание

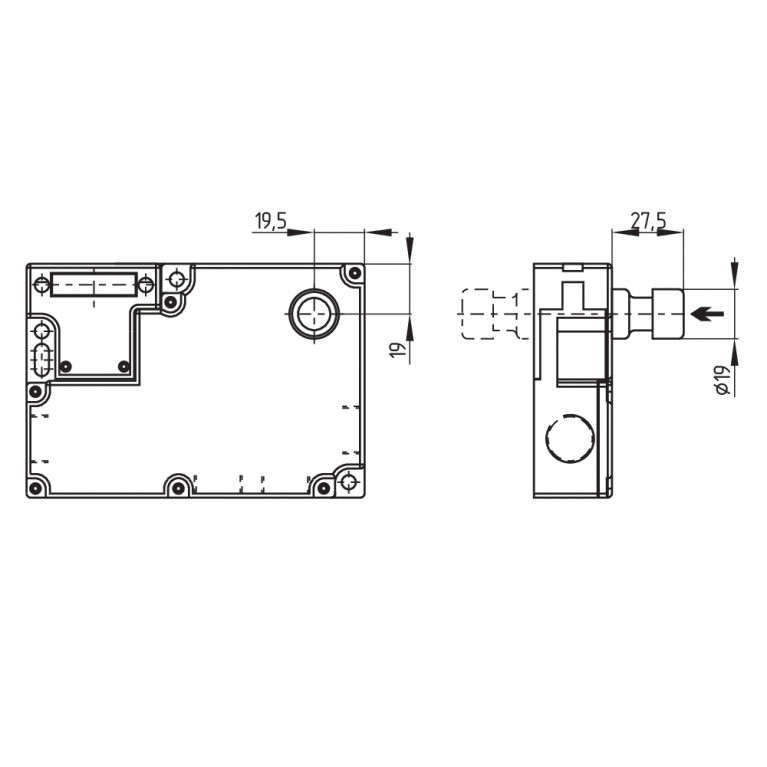

Примечание (Аварийный выход)
The emergency exit is used where an intervention in an already locked hazardous area is requiredEmergency exit by pressing the red push buttonResetting by pulling on the latched buttonTop-side (ordering suffix -TD) or rear-side (ordering suffix -TU) mounting possible
Примечание (Аварийный выход, ручное разблокирование)
A combination of manual release and emergency exit in different mounting directions in only possible for the following variants: -ED/-TU and -TD/-EU
Разрешения - Стандарты
Сертификаты
cULusCCC
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
II
Примечание (Относительная влажность)
non-condensingnon-icing
Степень защиты
IP67
Температура окружающей среды
-30 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
110 VAC230 VAC
Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W
Принцип переключения
Slow action
Тепловой испытательный ток
6 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
