Данные для заказа
EAN (европейский артикул)
4030661357324
Артикул (номер заказа)
101187916
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта

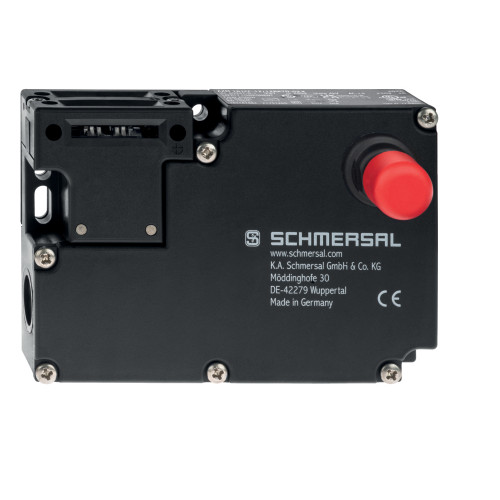

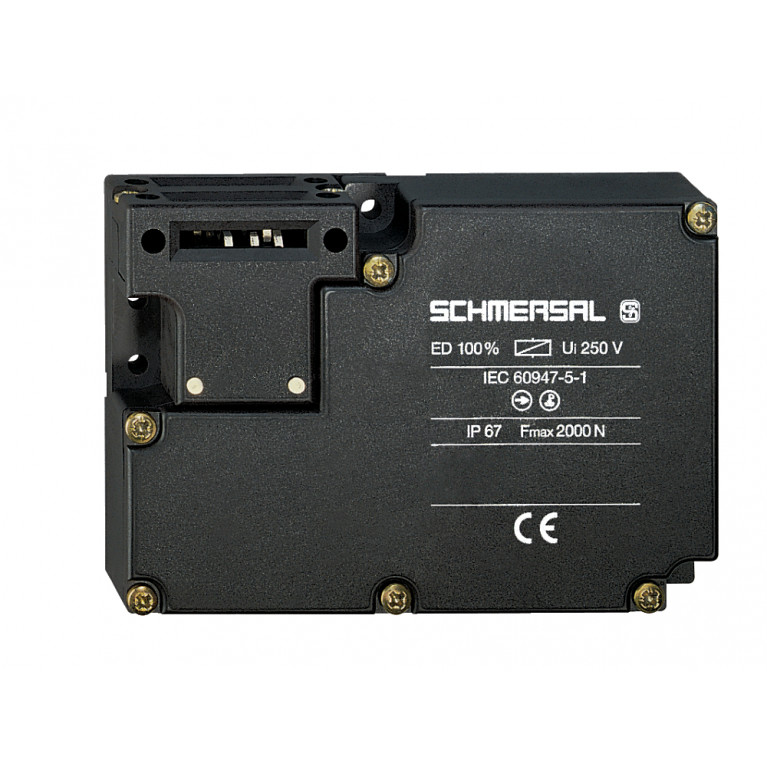

AZM 161SK-12/12RKTD/EU-110/230
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Примечание
at 10% Ie and ohmic load
Уровень производительности, до
c
Классификация безопасности - Функция блокировки защитного кожуха
Примечание (уровень производительности)
Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Уровень производительности, до
e
Классификация безопасности – исключение сбоев
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
20 N
Приводной люфт в направлении срабатывания
5.5 mm
Скорость срабатывания, максимальная
2 m/s
Тип головки винта
Flat head screw
Тип крепежных винтов
3x M5
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

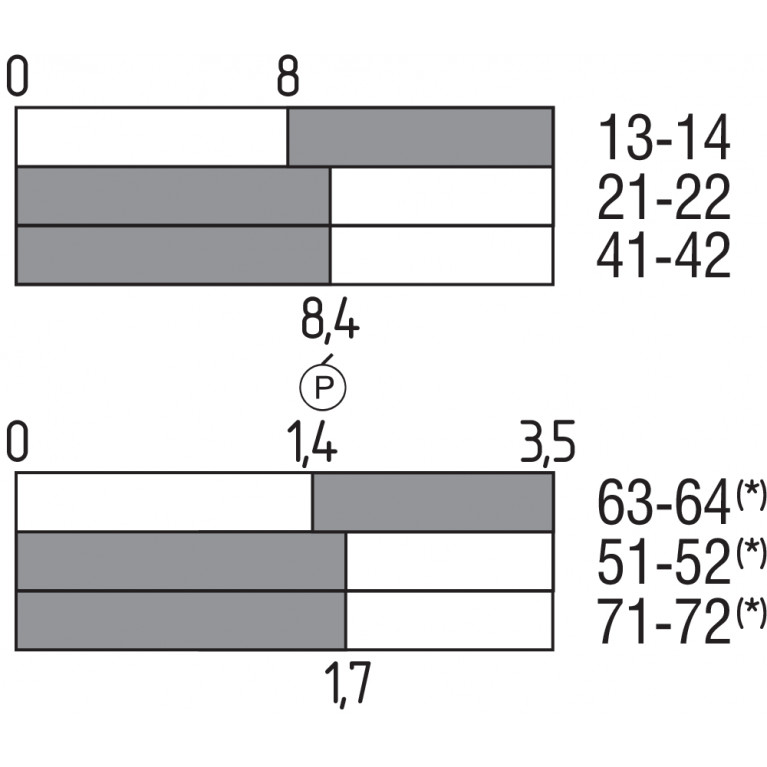

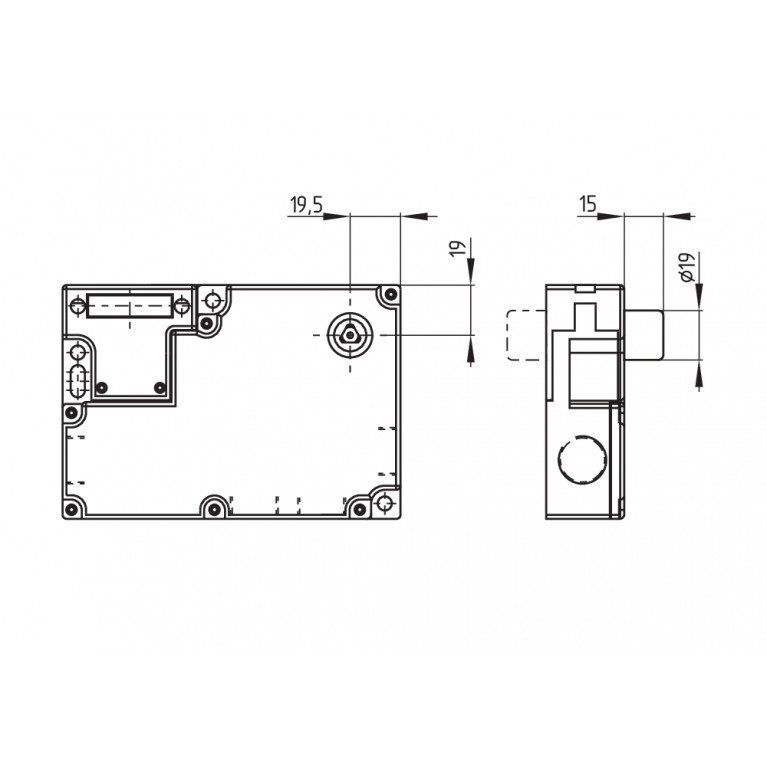

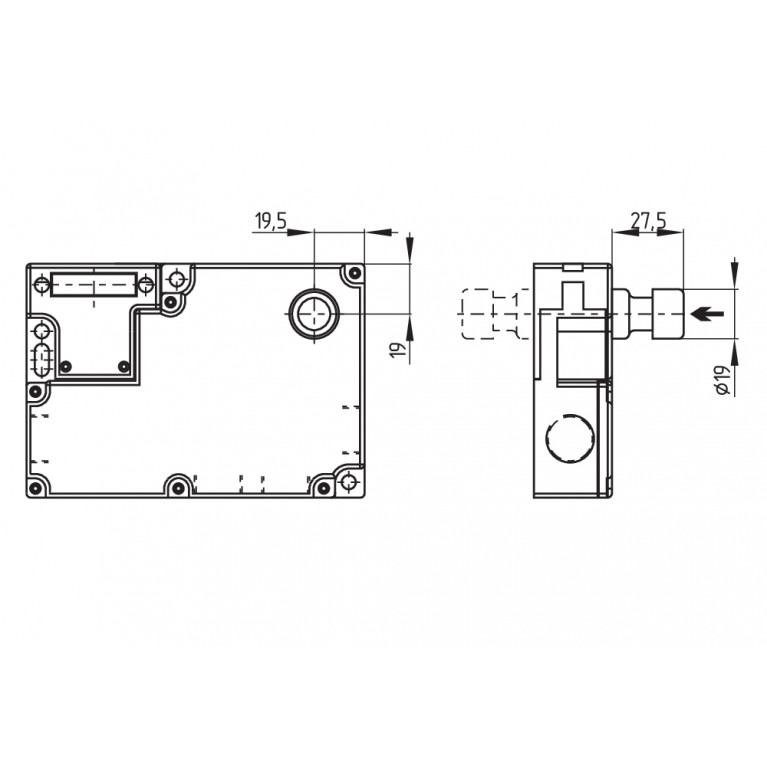

Механические данные – Размеры

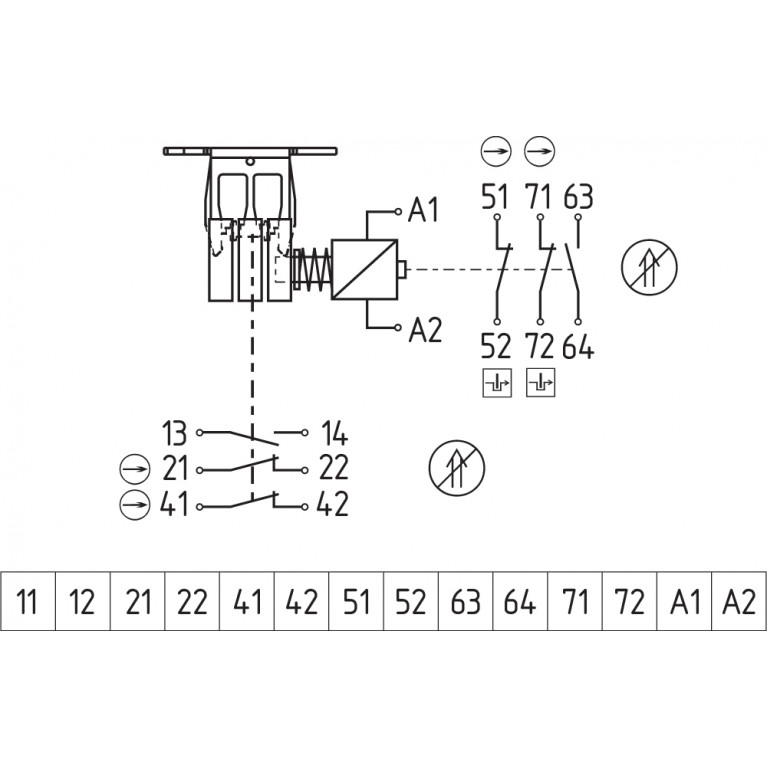

Механические данные – техника подключения
Кабельный ввод
4 x M16 x 1,5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Возможность разблокировки
Yes
Количество вспомогательных контактов
2
Количество контактов безопасности
4
Количество направлений действия
3
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Аварийный выход)
The emergency exit is used where an intervention in an already locked hazardous area is requiredEmergency exit by pressing the red push buttonResetting by pulling on the latched buttonTop-side (ordering suffix -TD) or rear-side (ordering suffix -TU) mounting possible
Примечание (Аварийный выход, ручное разблокирование)
A combination of manual release and emergency exit in different mounting directions in only possible for the following variants: -ED/-TU and -TD/-EU
Примечание (Выпуск вручную)
For maintenance, installation, etc.For manual release using M5 triangular key, available as accessoryTop-side (ordering suffix -ED) or rear-side (ordering suffix -EU) mounting possible
Разрешения - Стандарты
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Примечание (Относительная влажность)
non-condensingnon-icing
Температура окружающей среды
-30 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
110 VAC230 VAC
Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W
Принцип переключения
Slow action
Тепловой испытательный ток
6 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
