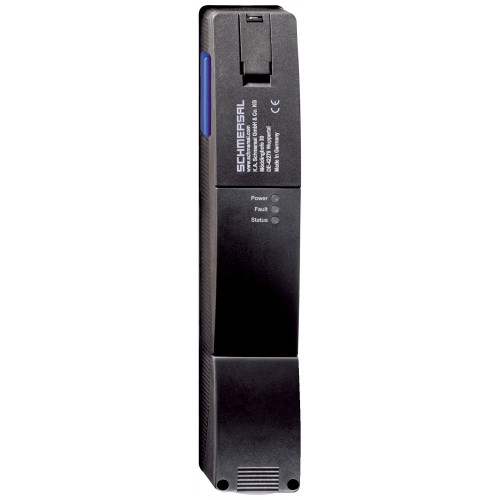

AZM 200 B CC-T-1P2PWA

Код: 101196030
В наличии
Рекомендация (привод)
AZ/AZM 200-B1
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Привод контролируется
  • Корпус из термопластика
  • Электронная бесконтактная кодированная система
  • Макс. длина сенсорной цепи 200 м

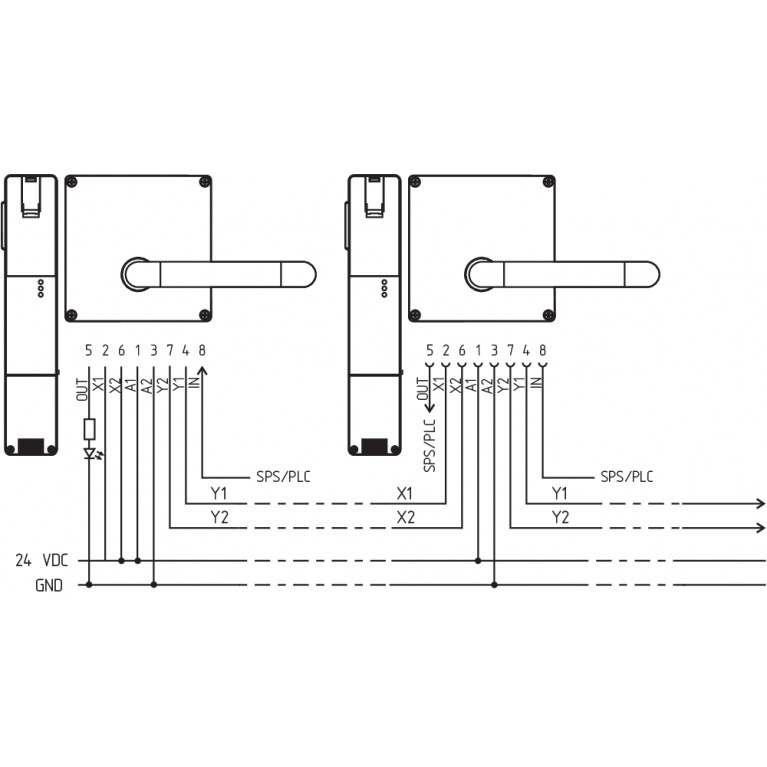

  • Последовательная проводка с самоконтролем
  • 3 светодиода для отображения рабочих условий
  • Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
  • Интеллектуальная диагностика
  • Ручной выпуск
Характеристики
Аксессуар

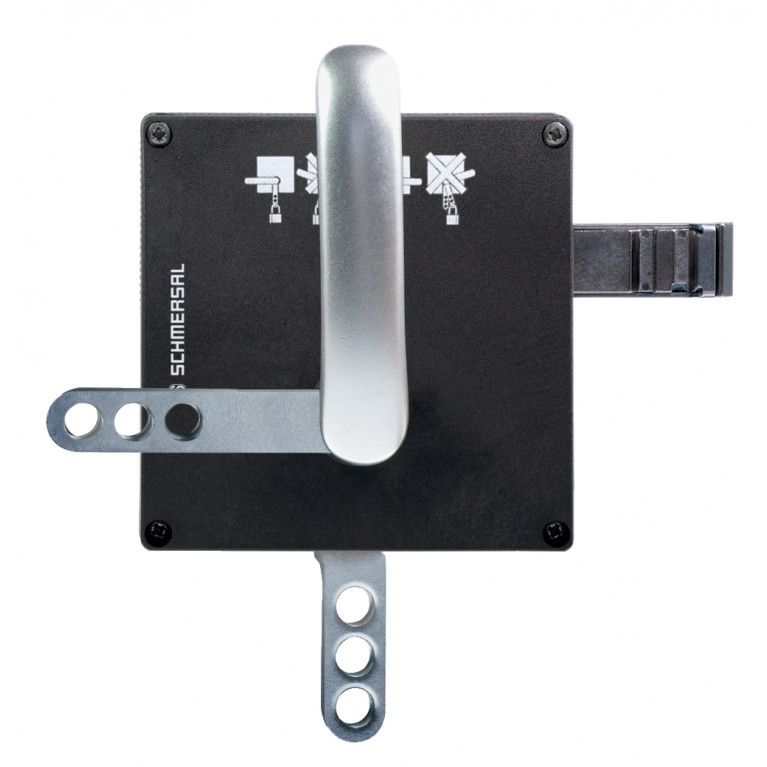

Рекомендация (привод)
AZ/AZM 200-B1
Данные для заказа
EAN (европейский артикул)
4030661363578
Артикул (номер заказа)
101196030
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 200 B CC-T-1P2PWA
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN IEC 60947-5-3EN IEC 61508
Классификация безопасности - Функция блокировки
Время миссии
20 Year(s)
Значение PFD
1.00 x 10⁻⁴
Значение ПФХ
4.00 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Примечание
Torx T10
Примечание (сила зажима Fмакс.)
1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Примечание (сила зажима ФЖ)
1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Сила фиксации
30 N
Скорость срабатывания, максимальная
0.2 m/s
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

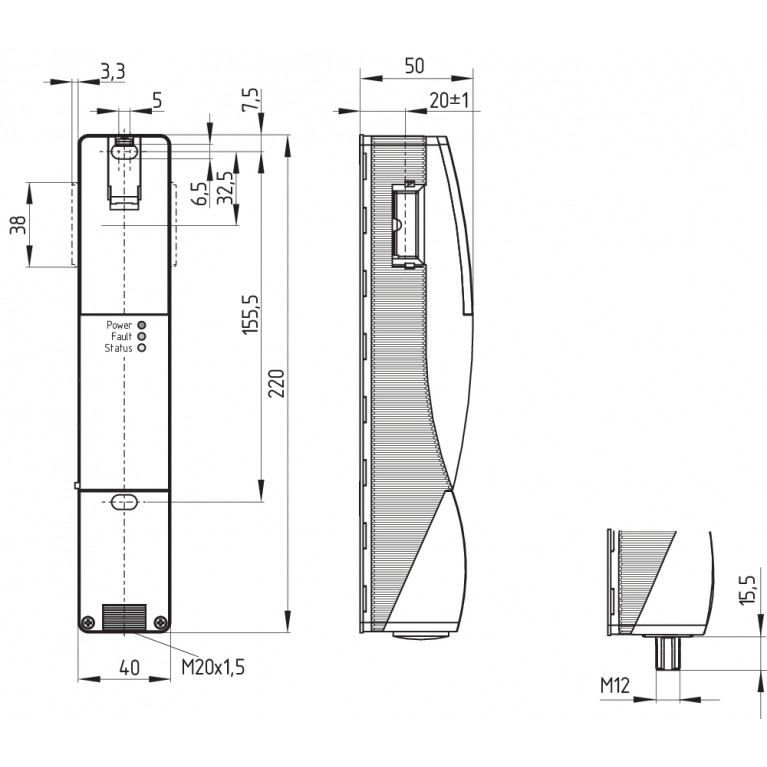

Механические данные – Размеры
Высота датчика
220 mm
Длина датчика
50 mm
Ширина датчика
40 mm
Механические данные – техника подключения
Прекращение действия
Spring pulley connection
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Сечение провода
23 ... 15 AWG
Сечение провода, максимальное
15 AWG
Сечение провода, минимальное
23 AWG
Общие данные
Вес брутто
556 g
Время реакции, максимальное
60 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
inductive
Продолжительность риска, максимальная
120 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Мощность для блокировки
Yes
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Привод контролируется
Yes
Ручной выпуск
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Triangular key for AZM 200
Примечание
Примечание (Общее)
As long as the actuating unit remains inserted in the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.
Разрешения - Стандарты
Сертификаты
TÜVcULus
Условия окружающей среды
Класс защиты
II
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +50 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
4,000 ms
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
50 mA
Ток питания холостого хода I0, типовой
600 mA
Частота переключения, ок.
1 Hz
Электрические данные — диагностические выходы
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
4 V
Ток, категория применения DC-13
0.05 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Пороги переключения
-3 V … 5 V (Low)15 V … 30 V (High)
Электрические данные — цифровые входы безопасности
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
4 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-13
0.25 A
