Аксессуар
Рекомендация (привод)
AZ/AZM 200-B1
Данные для заказа
EAN (европейский артикул)
4030661412917
Артикул (номер заказа)
101217604
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта

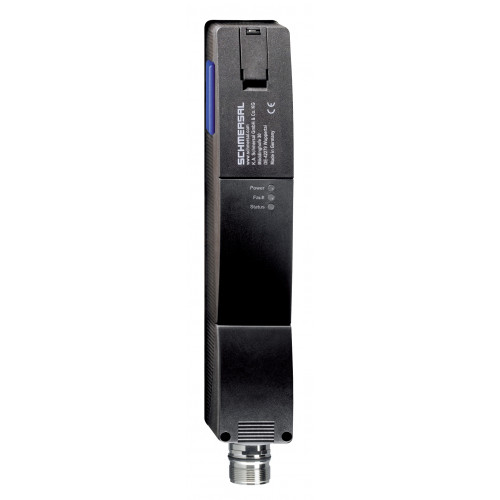

AZM 200 D ST2-T-1P2P2P
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Стандарты
EN IEC 60947-5-3EN IEC 61508
Классификация безопасности - Функция блокировки
Значение ПФХ
4.00 x 10⁻⁹ /h
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности — функция блокировки 2
Значение ПФХ
1.00 x 10⁻⁷ /h
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Примечание (сила зажима Fмакс.)
1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Примечание (сила зажима ФЖ)
1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Скорость срабатывания, максимальная
0.2 m/s
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

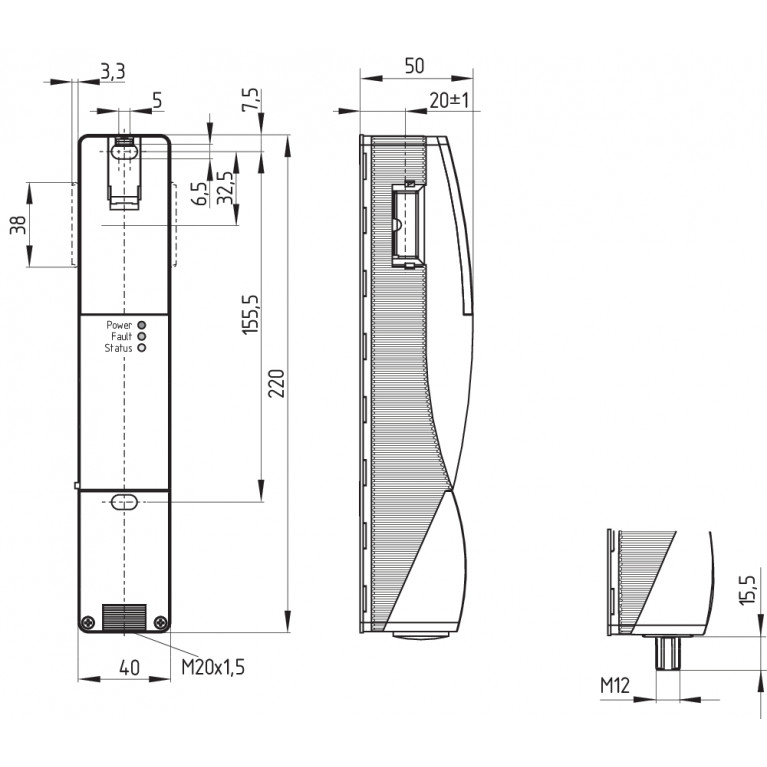

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия
Connector M12, 8-pole
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Сечение провода
23 ... 15 AWG
Сечение провода, максимальное
15 AWG
Сечение провода, минимальное
23 AWG

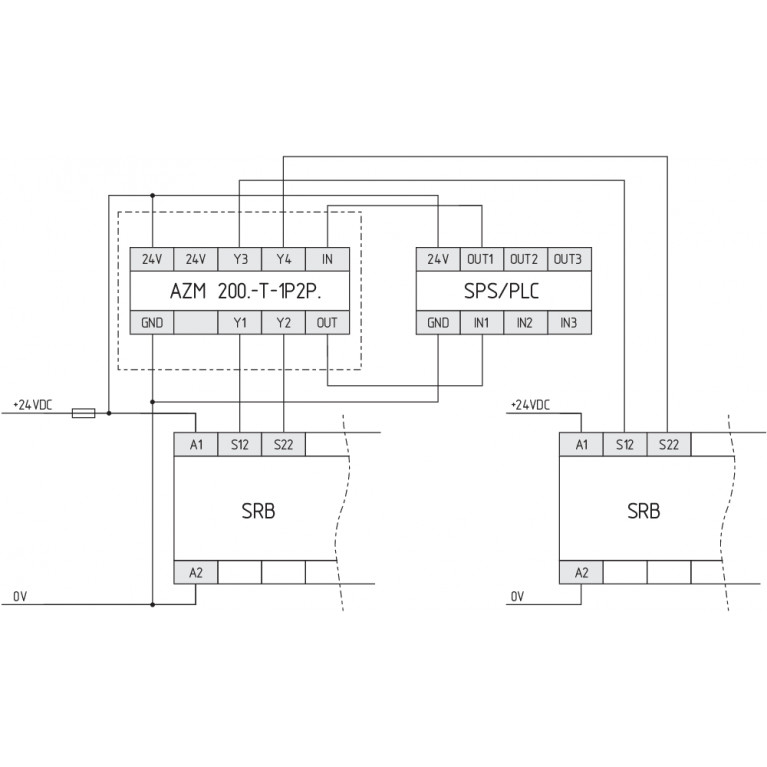

Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
OUT diagnostic output
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
Y3 safety output 3
ПИН-код 6
Y4 safety output Y4
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN Solenoid control
Общие данные
Время реакции, максимальное
60 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Продолжительность риска, максимальная
120 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 61508
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Возможность разблокировки
Yes
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
4
Обнаружение короткого замыкания
Yes
Привод контролируется
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Triangular key for AZM 200
Примечание
Примечание (контролируется блокировка соленоида)
Safety outputs Y3, Y4
Примечание (Общее)
As long as the actuating unit remains inserted in the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.
Примечание (привод контролируется)
Safety outputs Y1, Y2
Разрешения - Стандарты
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
4,000 ms
Длина кабеля, максимальная
200 m
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Ток питания холостого хода I0, типовой
50 mA
Частота переключения, ок.
1 Hz
Электрические данные — диагностические выходы
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
4 V
Ток, категория применения DC-13
0.05 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Пороги переключения
-3 V … 5 V (Low)15 V … 30 V (High)
Электрические данные — цифровые входы безопасности
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Электрические данные — цифровые выходы безопасности
Классификация ZVEI CB24I, Источник
C1
Классификация ZVEI CB24I, Мойка
C1
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
4 V
Примечание. Категория применения DC-13.
Gilt für die Ausgänge Y1 und Y2
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-13
0.25 A
