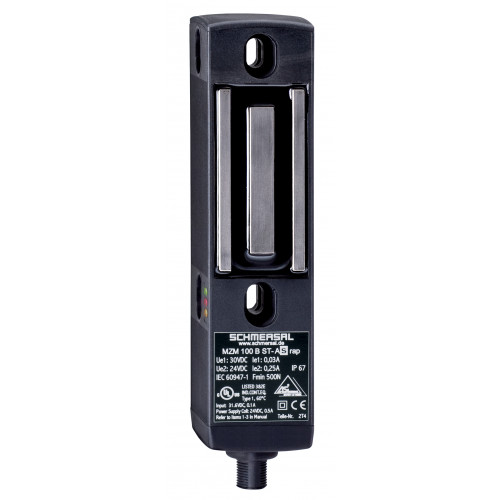

Электромагнитный блокиратор MZM 100 ST-AS REMAP-DU

Код: 103046764

В наличии

Рекомендация (привод)

MZM 100-B1.1

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Мощность для блокировки
Блокировка ограждения контролируется
Постоянный магнит
Электромагнитная блокировка
Корпус из термопластика
Интегрированный AS-интерфейс
40 мм х 179 мм х 40 мм
Электромагнитные блокировки с инновационным и уникальным принципом действия.
Электронная бесконтактная кодированная система
3 светодиода для отображения рабочих условий
Автоматическая фиксация

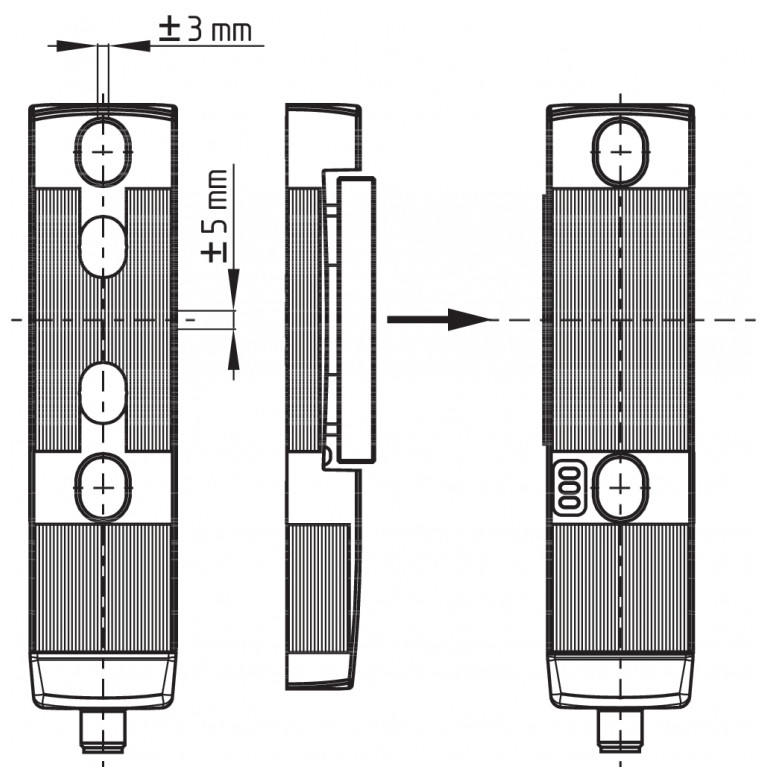

Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
Интеллектуальная диагностика

Характеристики

Аксессуар

Рекомендация (привод)

MZM 100-B1.1

Данные для заказа

EAN (европейский артикул)

4030661615769

Артикул (номер заказа)

103046764

Описание типа продукта

MZM 100 ST-AS REMAP-DU

Примечание (Пропускная способность)

Not available!

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

(1) LED green-red (AS-i Duo LED): Supply voltage / Communication error / Slave address = 0(2) LED yellow: Device condition(3) LED red: Internal device error

Классификация безопасности

Время миссии

20 Year(s)

Значение ПФХ

5.00 x 10⁻⁹ /h

Категория

Стандарты

EN IEC 60947-5-3EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Примечание (Механическая долговечность)

Actuating speed ≤ 0.5 m/sOperations for door weights ≤ 5 kg

Удерживающая сила, гарантирована

500 N

Удерживающая сила, обычно

750 N

Усилие фиксации, максимальное

100 N

Усилие фиксации, минимум

30 N

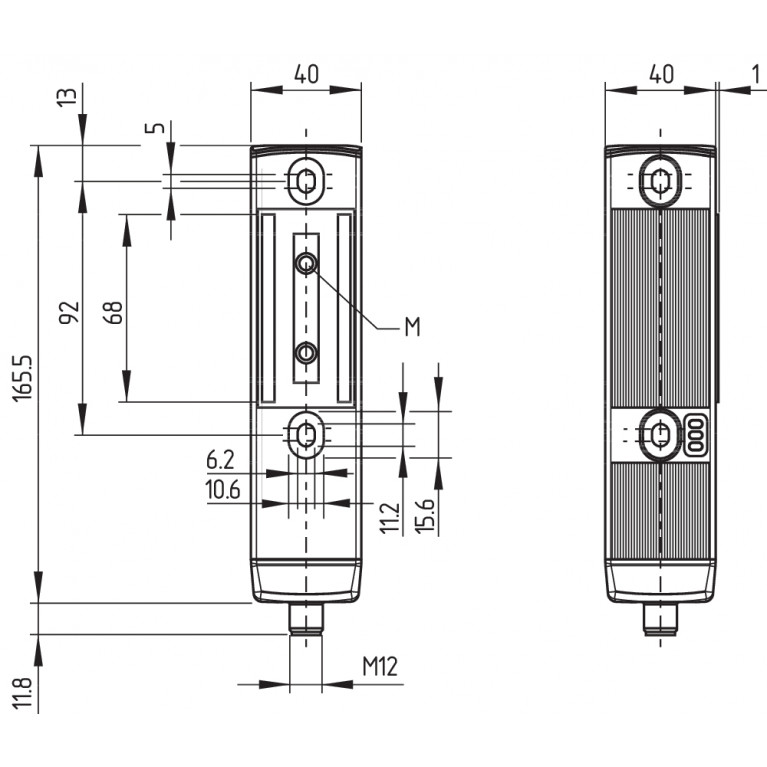

Механические данные – Размеры

Высота датчика

179 mm

Длина датчика

40 mm

Ширина датчика

40 mm

Механические данные – техника подключения

Прекращение действия

Connector plug M12, 4-pole, (A-coding)

Назначение выводов

ПИН-код 1

AS-i +

ПИН-код 2

Aux - (P)

ПИН-код 3

AS-Interface -

ПИН-код 4

Aux + (P)

Общие данные

Вес брутто

705 g

Время реакции, максимальное

150 ms

Кодирование

Universal coding

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

inductive

Продолжительность риска, максимальная

150 ms

Стандарты

EN IEC 62026-2EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Блокировка соленоида контролируется

Yes

Интегральная диагностика системы, статус

Yes

Мощность для блокировки

Yes

фиксация

Yes

Функции безопасности

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.As long as the actuating unit remains inserted in the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.

ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC

stabilised PELV power supply

Разрешения - Стандарты

Сертификаты

TÜVcULusASi-SaWUKCA

Условия окружающей среды

Класс защиты

III

Относительная влажность, минимум

30 %

Относительная влажность, не более

95 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +55 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

4,000 ms

Электрические данные – Вспомогательное напряжение

Номинальное рабочее напряжение

24 VDC

Потребление тока

600 mA

Рабочее напряжение

24 VDC -15 % / +10 % (stabilised PELV power supply)

Электрические данные — AS-интерфейс

AS-i Потребление тока, максимальное

100 mA

Номинальное рабочее напряжение

26.5 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — магнитное управление

Время включения магнита

100 %

Электрические данные — спецификация AS-интерфейса

AS-i профиль

S-7.B.F.E

AS-i, ID-код

0xB

AS-i, ID-код1

0xF

AS-i, ID-код2

0xE

AS-i, код ввода-вывода

0x7

Адрес модуля ввода AS-i

Биты параметров AS-i, P0

Actuator in

Биты параметров AS-i, P1

Solenoid interlock locked

Биты параметров AS-i, P2

Auxiliary voltage in

Биты параметров AS-i, P3

Device error (fault detected)

Версия AS-i

V 2.1

Вход AS-i, канал 1

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2

Data bits DI 2 / DI 3 = dynamic code transmission

Выходы AS-i, DO 0

Solenoid control

Выходы AS-i, DO 1

For the variable setting of the latching force

Выходы AS-i, DO 2

For the variable setting of the latching force

Выходы AS-i, DO 3

For the variable setting of the latching force

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)

Спецификация AS-i

Safety-Slave
