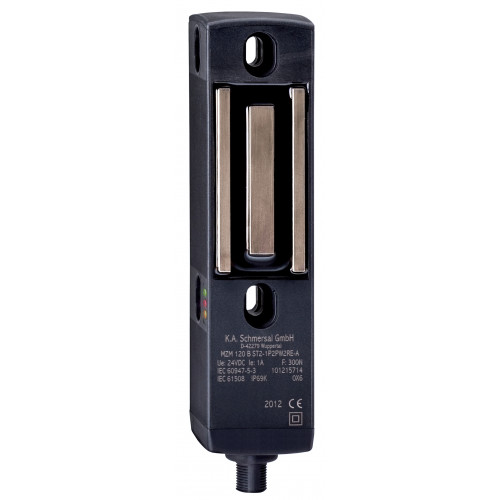

Электромагнитный блокиратор MZM 120 B ST2-1P2PW2RE-A

Код: 101215714
В наличии
Рекомендация (привод)
MZM 120-B1.1
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Привод контролируется
  • разъем разъема M12, 8-полюсный
  • Мощность для блокировки
  • разрешающий сигнал, когда безопасность
  • Корпус из термопластика
  • В качестве концевого упора необходимо использовать предохранительные выключатели.
  • 40 мм х 179 мм х 40 мм
  • Электронная бесконтактная кодированная система
  • Регулируемая защелка
  • 3 светодиода для отображения рабочих условий
  • Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
  • Интеллектуальная диагностика
  • Последовательная проводка с самоконтролем
Характеристики
Аксессуар
Рекомендация (привод)
MZM 120-B1.1
Данные для заказа
EAN (европейский артикул)
4030661419312
Артикул (номер заказа)
101215714
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
MZM 120 B ST2-1P2PW2RE-A
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB available: LED green
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
4.30 x 10⁻⁹ /h
Стандарты
EN IEC 60947-5-3EN IEC 61508
Классификация безопасности - Функция блокировки
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Примечание (Механическая долговечность)
Operations for door weights ≤ 5 kg
Удерживающая сила
500 N
Усилие фиксации, максимальное
80 N
Усилие фиксации, минимум
30 N

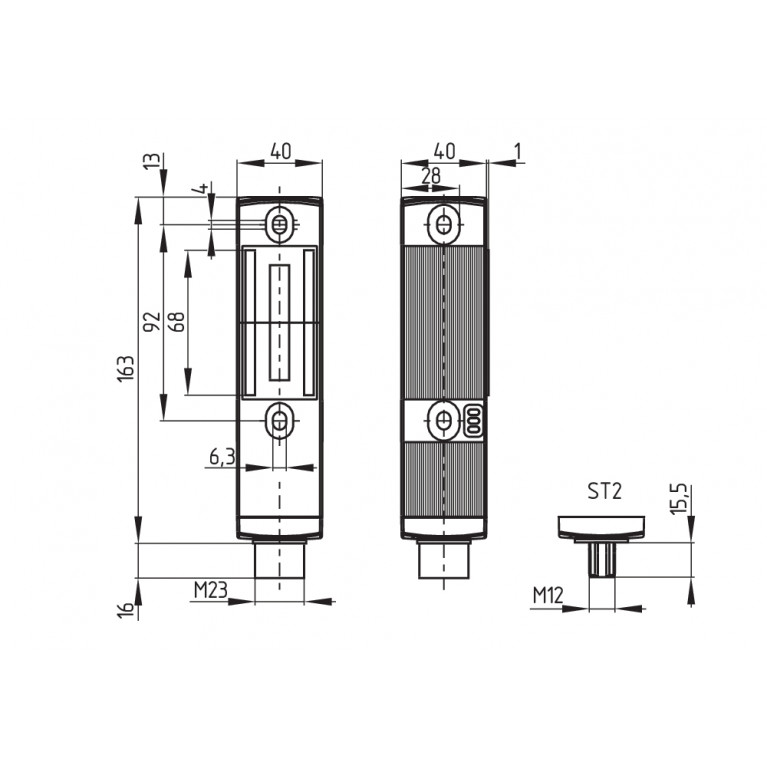

Механические данные – Размеры
Высота датчика
177.5 mm
Длина датчика
40 mm
Ширина датчика
40 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 8-pole
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current

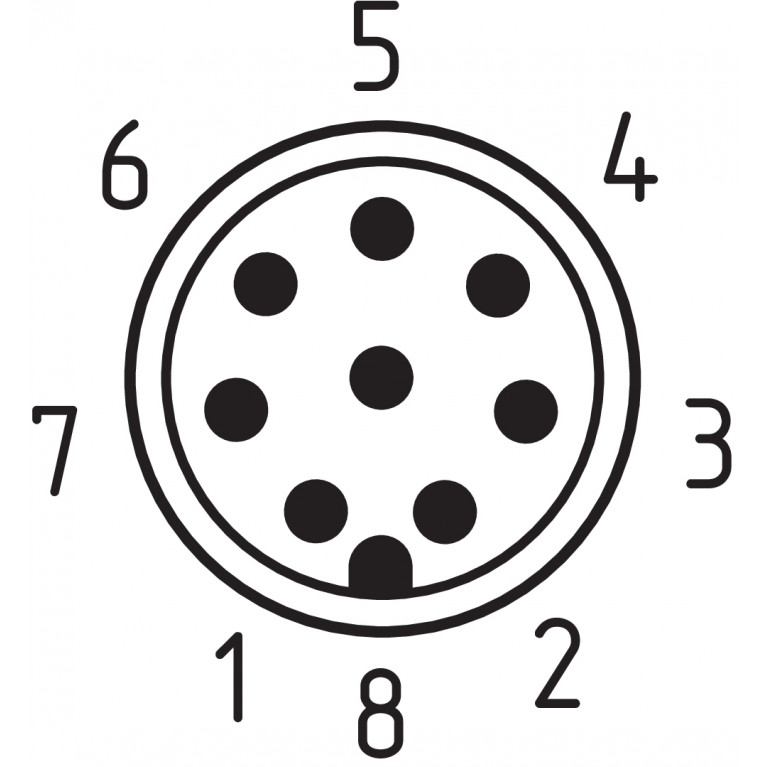

Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN Solenoid control
ПИН-код 9
without function
Общие данные
Вес брутто
150 g
Время реакции, максимальное
150 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
inductive
Продолжительность риска, максимальная
150 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Мощность для блокировки
Yes
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Привод контролируется
Yes
фиксация
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
As long as the safety guard remains closed, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Класс защиты
II
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP69K
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
4,000 ms
Рабочий ток
50 mA
Ток питания холостого хода I0, типовой
600 mA
Частота переключения, ок.
1 Hz
Электрические данные — диагностические выходы
Падение напряжения Uд, не более
2 V
Электрические данные — магнитное управление
Время включения магнита
100 %
Пороги переключения
-3 V … 5 V (Low)15 V … 30 V (High)
Электрические данные — цифровые входы безопасности
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
