Главная Архив Безопасная обработка сигналов AZR31S1/230VAC

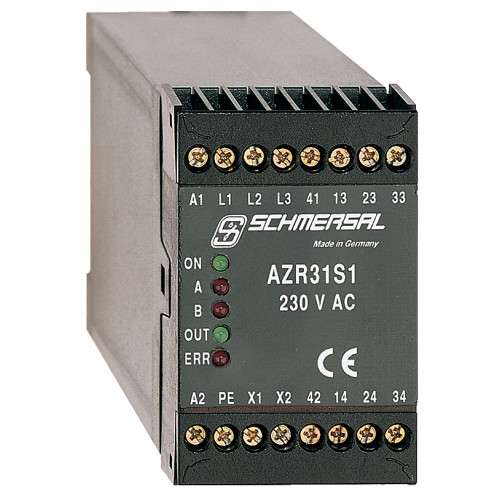

AZR31S1/230VAC

Код: 101049665

В наличии

EAN (европейский артикул)

4250116202539

Артикул (номер заказа)

101049665

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Номер ETIM, версия 7.0

EC001449

Описание типа продукта

AZR31S1/230VAC

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Безопасные мониторы остановки
Бездатчиковое обнаружение состояния покоя путем мониторинга ЭДС
Прямое подключение к трехфазным двигателям
Подходит для подключения к преобразователю частоты со следующей датой интерфейса: поворотный гистерезис 0...1000 Гц; частота переключения конечного уровня до 16 кГц; диапазон напряжения двигателя 0...400 В
Особым преимуществом этого надежного монитора состояния покоя является то, что при вводе в эксплуатацию не требуется корректировка требуемого значения.
3 предохранительных контакта, СТОП 0
1 сигнальный выход

Характеристики

Данные для заказа

EAN (европейский артикул)

4250116202539

Артикул (номер заказа)

101049665

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Номер ETIM, версия 7.0

EC001449

Описание типа продукта

AZR31S1/230VAC

Примечание (Пропускная способность)

Not available!

Другие данные

Примечание (приложения)

safe standstill monitoring

Индикация состояния

Указанные рабочие состояния

OUT, green: releaseON, green: supply voltage UBERR, red: error channel A + B

Классификация безопасности

Время миссии

20 Year(s)

Значение ПФХ

2.00 x 10⁻⁸ /h

Отказ по общей причине (CCF), минимум

Стандарты

EN IEC 60947-5-1EN IEC 61508

Классификация безопасности — релейные выходы

Категория, Остановка 0

Уровень диагностического покрытия (DC), стоп 0

≥ 99 %

Уровень полноты безопасности (SIL), Stop 0, подходит для примене

Уровень производительности, стоп 0, до

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

73.2 mm

Глубина

121 mm

Ширина

45 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

Общие данные

Вес брутто

495 g

Климатический стресс

EN 60068-2-78

Материал корпуса

Glass-fibre, reinforced thermoplastic

Стандарты

EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество вспомогательных контактов

Количество контактов безопасности

Количество светодиодов

Обнаружение заземления

Yes

Обнаружение обрыва провода

Yes

Обнаружение перекрестного замыкания

Yes

Стоп-Категория

Схема обратной связи

Yes

Функция автоматического сброса

Yes

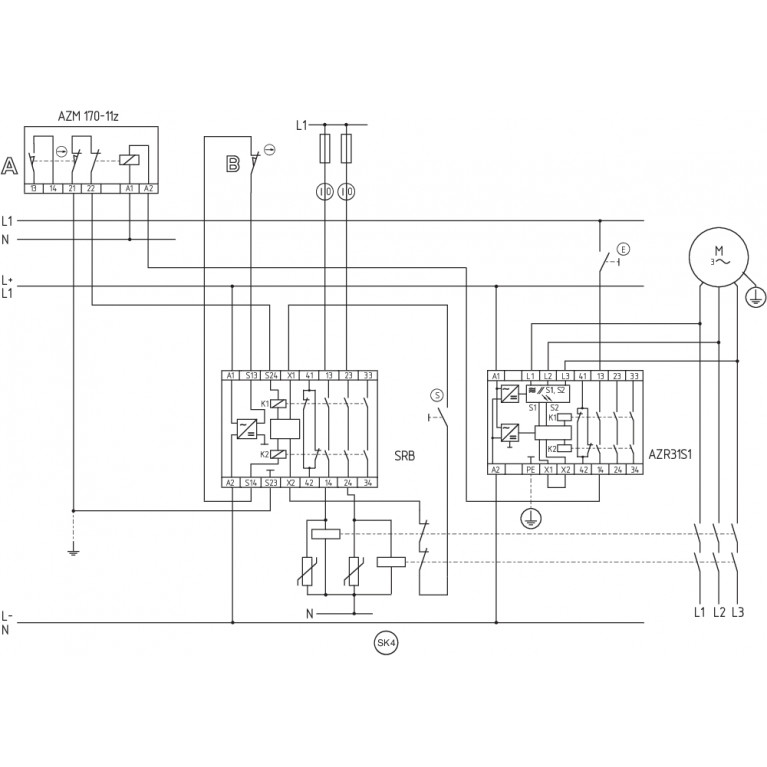

Пример подключения

Примечание (Схема подключения)

The wiring diagram is shown with guard doors closed and in de-energised condition.The sensor-free standstill monitor checks the e.m.f. of the three phase motor.The SRB range guard door monitor checks the position of the guard door.Monitoring the guard door using a solenoid interlock and a safety switch with separate actuator (A and B).Release takes place by means of the NO contact (E) only when the run-down movement has been terminated.After release has taken place, the guard door must be opened.To secure a guard door

Примечание

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +45 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 ... 55 Hz, Amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Длина кабеля (Master/Slave), максимальная

10 m

Задержка включения при RESET, обычно

20 ms

Задержка включения при автоматическом запуске (после обнаружения

7,000 ms

Задержка возврата при «аварийной остановке», не более

15 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

20 ms

Задержка отключения в случае сбоя питания, обычно

80 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgSn0. self-cleaning, positive drive

Номинальное переменное напряжение органов управления, 50 Гц, не

195.5 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

195.5 VAC

Номинальное рабочее напряжение

230 VAC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

253 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

253 VAC

Потребляемая электрическая мощность, не более

4 VA

Примечание (контактное сопротивление)

in new state

Рабочее напряжение

230 VAC -15 % / +10 %

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

8 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

230 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

6 A

Ток, категория применения DC-13

6 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — Релейные выходы (вспомогательные контакты

Коммутационная способность, максимальная

2 A

Электрические данные — цифровой выход

Напряжение, категория применения DC-12

24 VDC

Ток, категория применения DC-12

0.1 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
