Данные для заказа
EAN (европейский артикул)
4030661059006
Артикул (номер заказа)
101126705
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
AZS 2305.2 230 VAC
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
Fail-safe delay timer
Интегральная системная диагностика (ИСД)
Неисправности
Failure of the safety relay to pull-in or drop-outFault on the input circuits or the relay control circuits of the safety monitoring moduleDifference in time setting between channel I and channel IICross conclusions to the input linesInterruption of the input connections
Примечание (ISD-Неисправности)
The following faults are registered by the safety monitoring modules and indicated by ISD.
Классификация безопасности
Значение ПФХ
1.00 x 10⁻⁷ /h
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.4 Nm
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
4 mm²
Общие данные
Материал корпуса
Glass-fibre, reinforced thermoplastic
Стандарты
BG-GS-ET-20EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
3
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
1
Количество полупроводниковых выходов без задержки с сигнальными
2
Количество сигнальных выходов
2
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сброс после отключения напряжения питания
Yes
Функция автоматического сброса
Yes

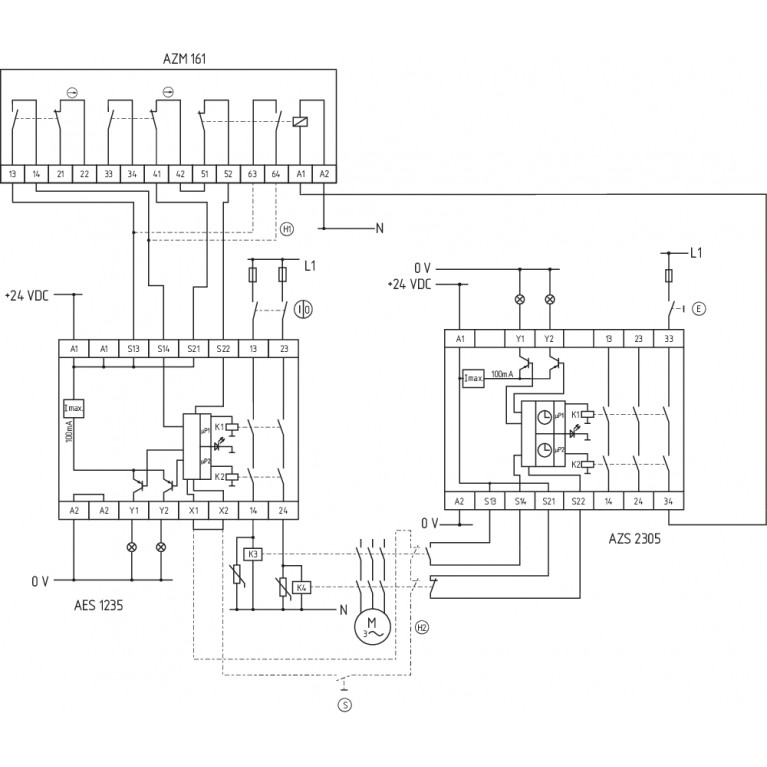

Пример подключения
Примечание (Схема подключения)
The wiring diagram is shown with guard doors closed and in de-energised condition.The ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix.To monitor one guard door at plants with dangerous run-on movements up to PL d and Category 3Monitoring time for unlocking of solenoid interlocksThe solenoid interlock releases the guard device only when the set time has elapsed.The time begins to run when the power contactors have dropped out.
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
+0 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10 ... 55 Hz, Amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Электрические данные
Диапазон частот
50 Hz60 Hz
Задержка включения при RESET, обычно
20 ms
Задержка включения при автоматическом запуске, максимум, обычно
100 ms
Задержка выбытия в случае чрезвычайной ситуации, обычно
20 ms
Задержка отключения в случае сбоя питания, обычно
80 ms
Контактное сопротивление, максимальное
0.1 Ω
Номинальное переменное напряжение органов управления, 50 Гц, не
20.4 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
20.4 VAC
Номинальное рабочее напряжение
230 VAC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
26.4 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
26.4 VAC
Потребление электроэнергии
5 W
Примечание (контактное сопротивление)
in new state
Рабочее напряжение
230 VAC -15 % / +15 %
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
8 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения AC-15
250 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
2 A
Ток, категория применения DC-13
2 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
2 A
Электрические данные — цифровой выход
Напряжение, категория применения DC-12
24 VDC
Ток, категория применения DC-12
0.1 A
Электрические данные — цифровые входы
Входной сигнал, ВЫСОКИЙ сигнал «1»
10 … 30 VDC
Входной сигнал, НИЗКИЙ сигнал «0»
0 … 2 VDC
Сопротивление проводимости, максимальное
40 Ω
