AST LC ST-AS

Код: 101182561

В наличии

EAN (европейский артикул)

4030661317649

Артикул (номер заказа)

101182561

Номер eCl@ss, версия 11.0

27-24-26-04

Номер eCl@ss, версия 12.0

27-24-26-04

Номер eCl@ss, версия 9.0

27-24-26-04

Номер ETIM, версия 6.0

EC001599

Номер ETIM, версия 7.0

EC001599

Описание типа продукта

AST LC ST-AS

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

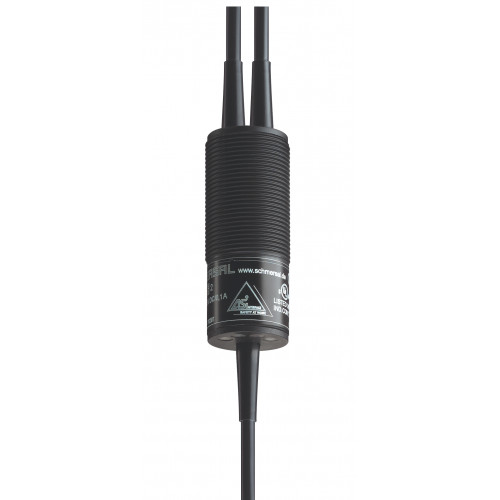

Соединение AS-i, разъем M12, 4-полюсный
ВНИМАНИЕ: Недоступно!
Входной модуль для 2 контролируемых полупроводниковых выходов PNP для световых завес безопасности и световых решеток
Корпус из термопластика
Светодиод AS-интерфейса и индикатор состояния
86,5 мм х 28 мм х 28 мм
Долгая жизнь
Интегрированный AS-интерфейс

Характеристики

Данные для заказа

EAN (европейский артикул)

4030661317649

Артикул (номер заказа)

101182561

Номер eCl@ss, версия 11.0

27-24-26-04

Номер eCl@ss, версия 12.0

27-24-26-04

Номер eCl@ss, версия 9.0

27-24-26-04

Номер ETIM, версия 6.0

EC001599

Номер ETIM, версия 7.0

EC001599

Описание типа продукта

AST LC ST-AS

Примечание (Пропускная способность)

Not available!

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

(1) LED green: Supply voltage(2) LED red: Communication error(3) LED yellow: Enabling status OSSD 1/2

Классификация безопасности

Время миссии

20 Year(s)

Значение ПФХ

1.74 x 10⁻⁹ /h

Категория

Стандарты

EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

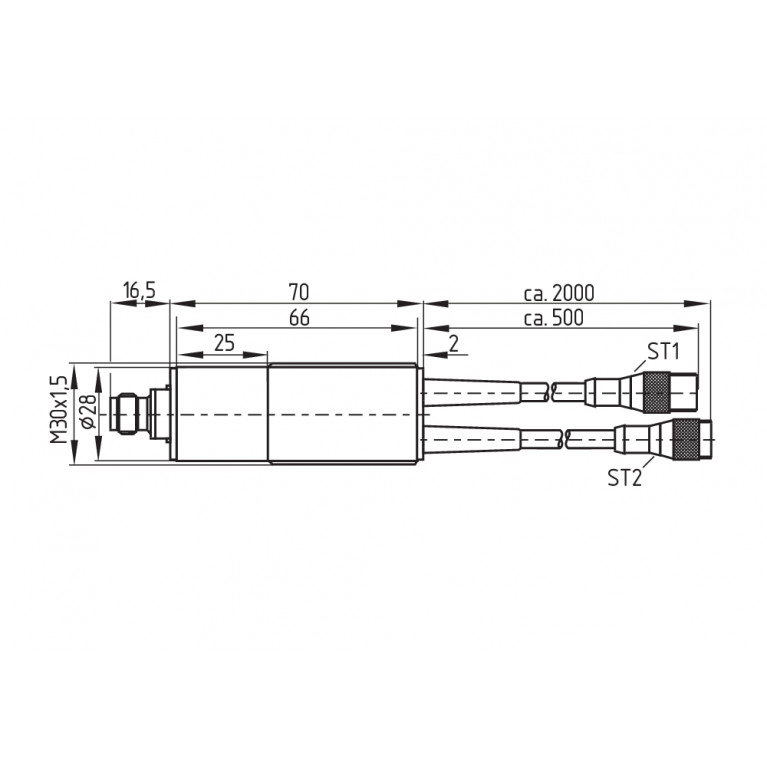

Механические данные – Размеры

Высота датчика

86.5 mm

Диаметр датчика

28 mm

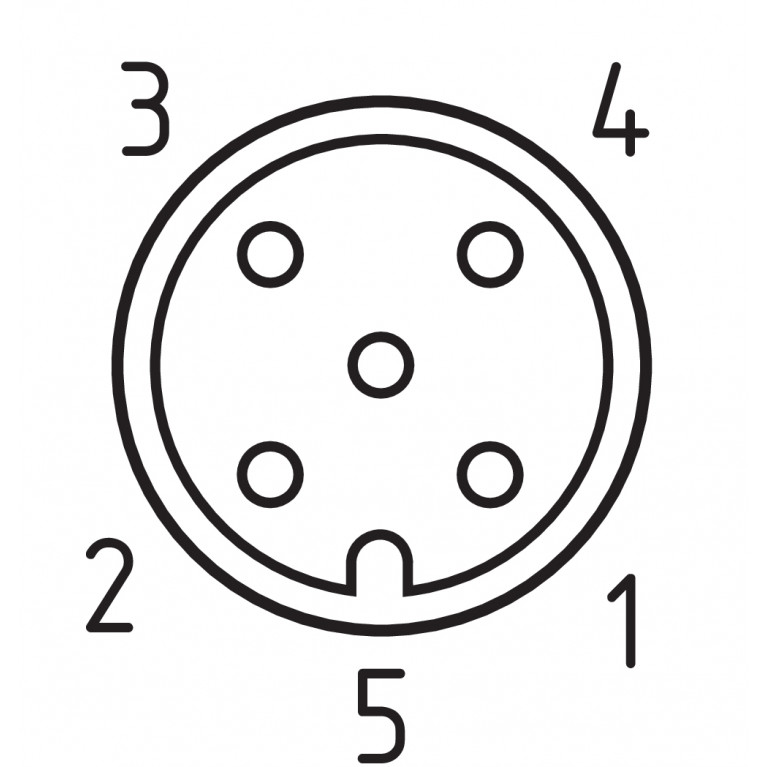

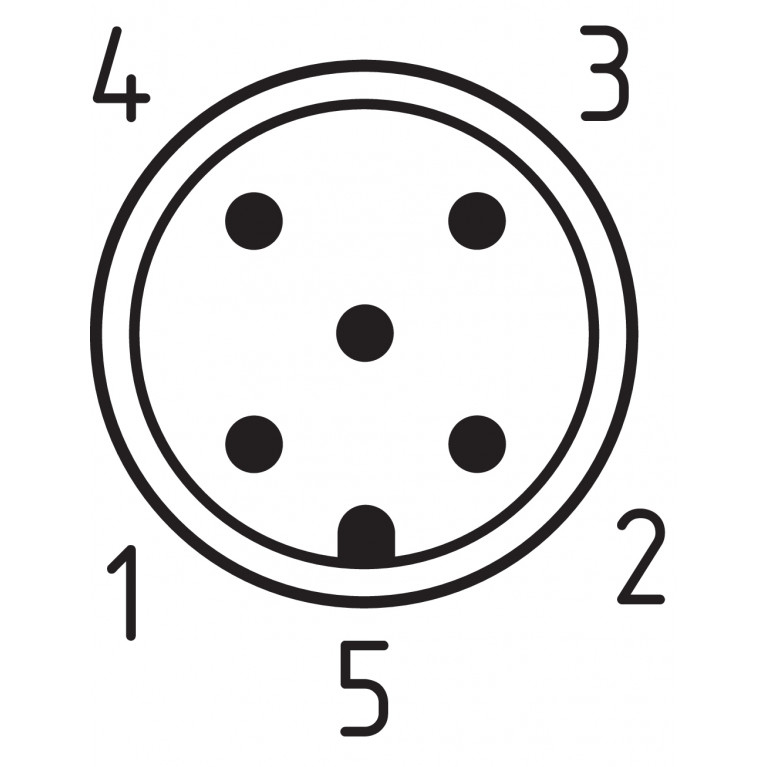

Назначение выводов

ПИН-код 1

+ 24 VDC

ПИН-код 2

OSSD 1

ПИН-код 3

GND

ПИН-код 4

OSSD 2

ПИН-код 5

FE (functional earth connection)

Связь

ST2 female connector / Safety light grids and curtains

Общие данные

Вес брутто

185 g

Время реакции, максимальное

20 ms

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Разъем (электрический)

AS-i connection: connector plug M12, 4-pole

Стандарты

EN 50295EN ISO 13849-1EN IEC 61508EN IEC 61496-1

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество предварительно смонтированных кабелей

Обнаружение перекрестного замыкания

Yes

Пример подключения

Примечание (Схема подключения)

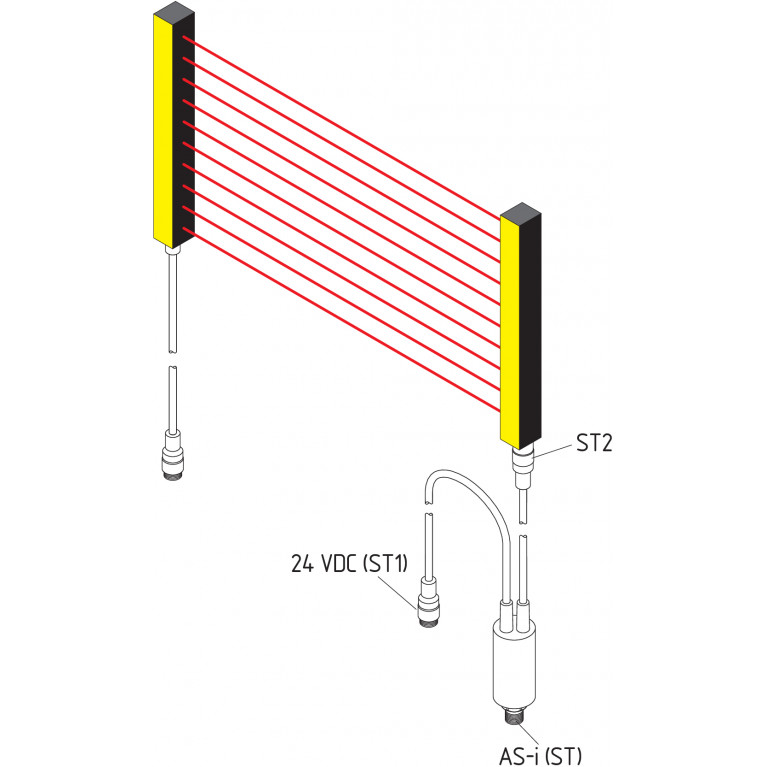

The Opto-Tube is directly connected to the receiver module (ST2). The receiver module is supplied with 24 V DC via the connector (ST1).The Opto-Tube itself is connected via the M12 connector (ST) to the AS-i network. Before hand the module has to be programmed with an individual address (1 - 31).The emitter module has to be wired up separately Please observe the corresponding SLC/SLG documentation (test signal).The wiring diagram shows an active optoelectronic device (AOPD) (type SLC/SLG 420) with a safety input module AST LC ST-AS (Opto-Tube) connected to the AS-i Safety at Work system.

Разрешения - Стандарты

Сертификаты

cULus

Условия окружающей среды

Класс защиты

Относительная влажность, минимум

30 %

Относительная влажность, не более

95 %

Примечание (Относительная влажность)

non-condensing

Степень защиты

IP67

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+85 °C

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Потребление тока

50 mA

Электрические данные — AS-интерфейс

Номинальное рабочее напряжение

26.5 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — спецификация AS-интерфейса

AS-i профиль

S-0.B.F.E

AS-i, ID-код

0xB

AS-i, ID-код1

0xF

AS-i, ID-код2

0xE

AS-i, код ввода-вывода

0x7

Адрес модуля ввода AS-i

Биты параметров AS-i, P0 ... P3

No function

Биты параметров AS-i, P3

Authorised operation canal 1 + 2

Версия AS-i

V 2.1

Вход AS-i, канал 1

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2

Data bits DI 2 / DI 3 = dynamic code transmission

Выходы AS-i, DO 0… DO 3

No Function

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)
