AST11 L-AS4

Код: 101176311
В наличии
Артикул (номер заказа)
101176311
Номер eCl@ss, версия 11.0
27-24-26-04
Номер eCl@ss, версия 12.0
27-24-26-04
Номер eCl@ss, версия 9.0
27-24-26-04
Номер ETIM, версия 6.0
EC001599
Номер ETIM, версия 7.0
EC001599
Описание типа продукта
AST11 L-AS4
Примечание (Пропускная способность)
Not available!
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Входной модуль с кабелем (AS-i), длина 2 м
  • Для датчиков с комбинацией НЗ/НО
  • Соединение AS-i, предварительно смонтированный кабель, 2-полюсный
  • Подключение датчика, предварительно смонтированный кабель 2 м
  • ВНИМАНИЕ: Недоступно!
  • Входной модуль для 2 безопасных входов для механических контактов
  • Корпус из термопластика
  • Светодиод AS-интерфейса и индикатор состояния
  • 86,5 мм х 28 мм х 28 мм
  • Долгая жизнь
  • Интегрированный AS-интерфейс
Характеристики
Данные для заказа
Артикул (номер заказа)
101176311
Номер eCl@ss, версия 11.0
27-24-26-04
Номер eCl@ss, версия 12.0
27-24-26-04
Номер eCl@ss, версия 9.0
27-24-26-04
Номер ETIM, версия 6.0
EC001599
Номер ETIM, версия 7.0
EC001599
Описание типа продукта
AST11 L-AS4
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED green: Supply voltage(2) LED red: Communication error(3) LED yellow : Enabling status
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
2.04 x 10⁻⁹ /h
Категория
4
Стандарты
EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e

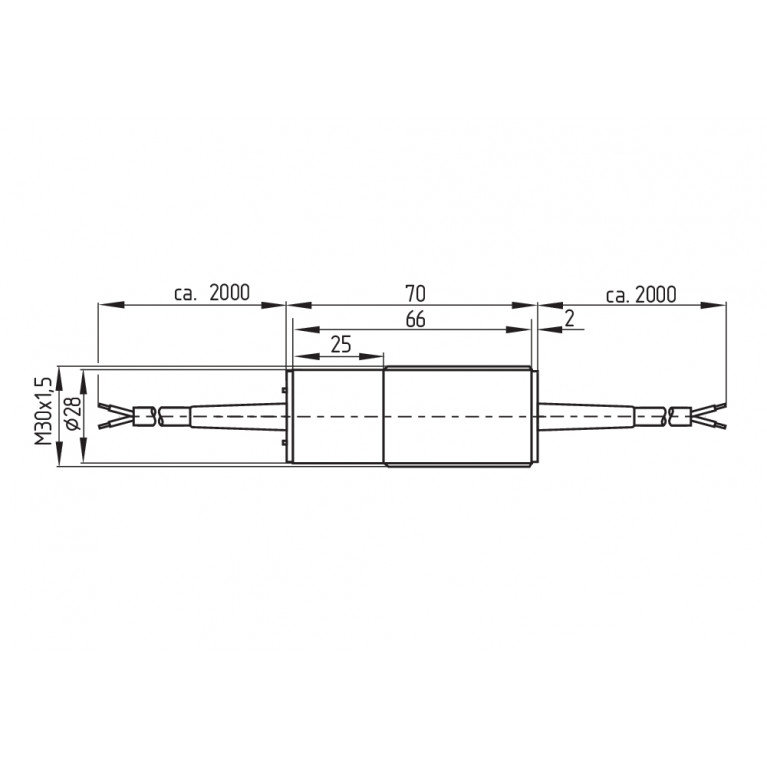

Механические данные – Размеры
Высота датчика
86.5 mm
Диаметр датчика
28 mm
Механические данные – техника подключения
Длина кабеля
2 m
Прекращение действия
1 NO contacts/1 NC contact
Сечение провода
23 AWG

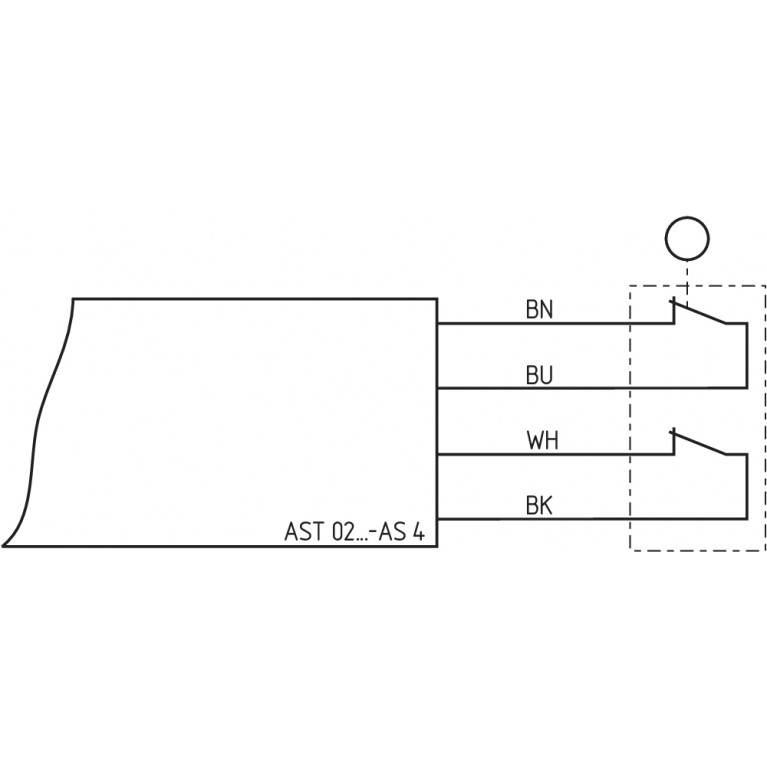

Назначение выводов
ПИН-код 1
Brown - Normally open contact (NO)
ПИН-код 2
Blue - Normally open contact (NO)
ПИН-код 3
White - Opener (NC)
ПИН-код 4
Black - Opener (NC)
Связь
Sensor connection
Общие данные
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Разъем (электрический)
AS-i Terminal: Pre-wired cable, 2-poleSensor connection: pre-wired cable 4-pole
Стандарты
EN 50295EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество входов для НЕТ
1
Количество входов для НЗ
1
Количество предварительно смонтированных кабелей
2
Обнаружение перекрестного замыкания
Yes
Условия окружающей среды
Класс защиты
II
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensing
Степень защиты
IP67
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Потребление тока
50 mA
Электрические данные — AS-интерфейс
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-7.B.F.E
AS-i, ID-код
0xB
AS-i, ID-код1
0xF
AS-i, ID-код2
0xE
AS-i, код ввода-вывода
0x7
Адрес модуля ввода AS-i
Биты параметров AS-i, P0 ... P3
No function
Версия AS-i
V 2.1
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0… DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
