Главная Архив Мониторы защитных дверей и модули управления безопасностью для приложений аварийной остановки (Архив) SRB206ST-230V

SRB206ST-230V

Код: 101174014

В наличии

2,00 х 10⁻⁷/ч

Safety Integrity Level (SIL), Stop 0, suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

60 %

PFH value, Stop 0

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

2 контакта безопасности, СТОП 0
6 сигнальных выходов
Многократная оценка до 6 защитных устройств
Подходит для обработки сигналов выходов контактных датчиков.

Характеристики

2,00 х 10⁻⁷/ч

Safety Integrity Level (SIL), Stop 0, suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

60 %

PFH value, Stop 0

Другие данные

Примечание (приложения)

Guard systemEmergency-Stop buttonPull-wire emergency stop switches

Индикация состояния

Указанные рабочие состояния

Position relay K2Position relay K1Internal operating voltage Ui

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

100 mm

Глубина

121 mm

Ширина

45 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

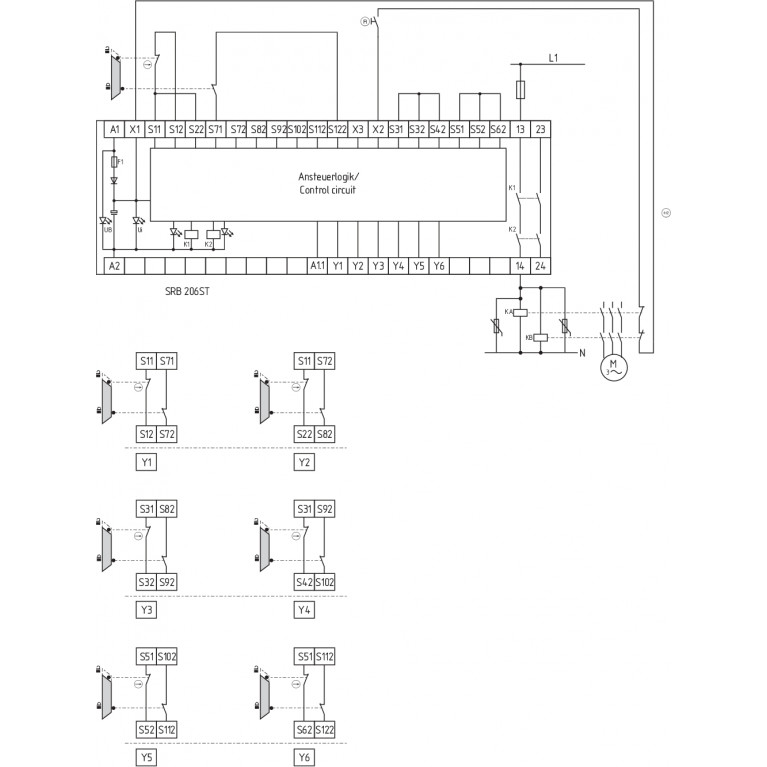

Пример подключения

Примечание (Схема подключения)

The wiring diagram is shown with guard doors closed and in de-energised condition.Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals X1/X3. If the feedback circuit is not required, establish a bridge.Input level: The example shows a 2-channel control of a guard door monitoring with two position switches, whereof one with positive break, external reset button (R) and feedback circuit (H2).The control system recognises wire-breakage and earth faults in the monitoring circuit.Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts.If more guard doors are monitored, they must be connected according to the wiring tableA single failure in the sensors does not cause the safety to be lostIf the single failure occurs, the safety function will be maintained. Some, although not all, errors will be recognised. An accumulation of unrecognised errors could cause the safety function to be lost.

Примечание

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +45 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10...55 Hz, Amplitude 0.35 mm, ± 15 %

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Задержка включения при RESET, обычно

50 ms

Задержка возврата при «аварийной остановке», не более

30 ms

Категория применения AC-15

6 A

Категория применения DC-13

6 A

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgCdO, self-cleaning, positive drive

Номинальное переменное напряжение органов управления, 50 Гц, не

48 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

48 VAC

Номинальное рабочее напряжение

48 ... 240 VAC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

240 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

240 VAC

Потребление электроэнергии

6.8 W

Примечание (контактное сопротивление)

in new state

Рабочий ток

275 mA

Тип диапазона напряжения

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
