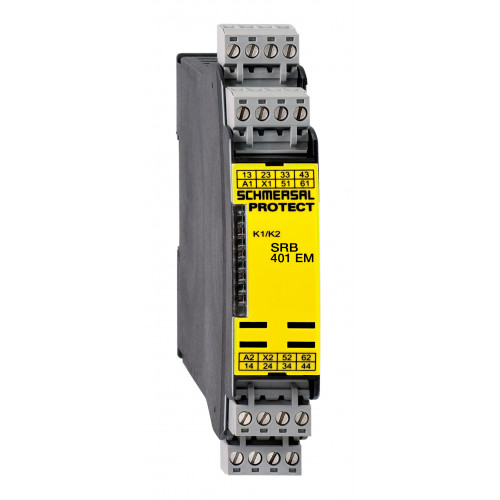

SRB401EM115V

Код: 101183481
В наличии
EAN (европейский артикул)
4250116202461
Артикул (номер заказа)
101183481
Запасной номер артикула
101195652
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Модуль расширения для расширения контактов
  • 4 контакта безопасности, СТОП 0
  • 1 сигнальный выход
Характеристики
Данные для заказа
EAN (европейский артикул)
4250116202461
Артикул (номер заказа)
101183481
Запасной номер артикула
101195652
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SRB401EM115V
Примечание (Пропускная способность)
Not available!
Индикация состояния
Указанные рабочие состояния
Position relay K1/K2
Классификация безопасности
Стандарты
EN IEC 60947-5-1EN IEC 61508
Классификация безопасности — релейные выходы
Время миссии
20 Year(s)
Значение PFH, Стоп 0
2.00 x 10⁻⁸ /h
Категория, Остановка 0
4
Отказ по общей причине (CCF), минимум
65
Уровень диагностического покрытия (DC), стоп 0
≥ 99 %
Уровень полноты безопасности (SIL), Stop 0, подходит для примене
3
Уровень производительности, стоп 0, до
e
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
100 mm
Глубина
121 mm
Ширина
22.5 mm
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
260 g
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество вспомогательных контактов
1
Количество контактов безопасности
4
Количество нормально закрытых (НЗ)
1
Количество светодиодов
1
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Стоп-Категория
Схема обратной связи
Yes
Съемные терминалы
Yes
Функция автоматического сброса
Yes

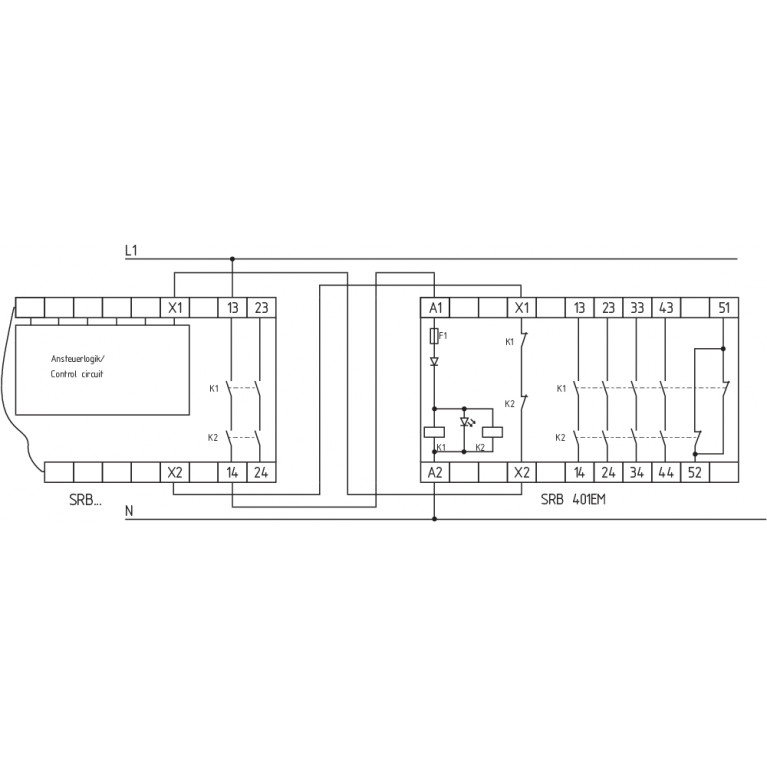

Пример подключения
Примечание (Схема подключения)
Relay outputs: 1-channel control of the expander module is suitable for contact reinforcement or multiplication of the connected safety relay module.Terminals X1 and X2 of the expander module must be connected to the feedback circuit or reset circuit of the safety relay module.The wiring diagram shows the control of the expander module by a SRB... safety relay module with the guard doors closed and in de-energised condition.
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +50 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10...55 Hz, Amplitude 0.35 mm, ± 15 %
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Степень загрязнения
2
Электрические данные
Диапазон частот
50 Hz60 Hz
Задержка включения при автоматическом запуске, максимум, обычно
30 ms
Задержка возврата при «аварийной остановке», не более
35 ms
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
AgSn0. self-cleaning, positive drive
Номинальное переменное напряжение органов управления, 50 Гц, не
97.8 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
97.8 VAC
Номинальное рабочее напряжение
115 VAC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
121.9 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
121.9 VAC
Потребление электроэнергии
1 VA
Примечание (контактное сопротивление)
in new state
Рабочее напряжение
115 VAC -15 % / +6 %
Рабочий ток
50 mA
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
