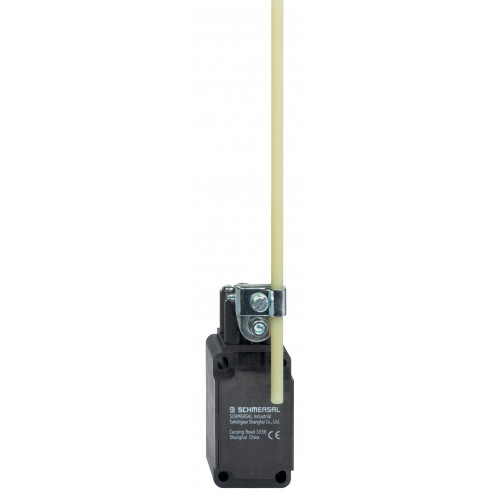

Позиционный выключатель TV10H 336-01/01Z

Код: 101084115
В наличии
EAN (европейский артикул)
4030661045689
Артикул (номер заказа)
101084115
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TV10H 336-01/01Z
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 1 кабельный ввод M 20 x 1,5
  • только для задач позиционирования
  • Конструкция согласно EN 50041
  • Корпус из термопластика
  • Угол рычага регулируется с шагом 10°.
  • Двойная изоляция
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • Широкий выбор альтернативных приводов
  • Головки привода можно перемещать на 4 x 90°.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661045689
Артикул (номер заказа)
101084115
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TV10H 336-01/01Z
Примечание (Пропускная способность)
Not available!
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
BG-GS-ET-15EN ISO 13849-1EN IEC 60947-5-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
20,000,000 Operations

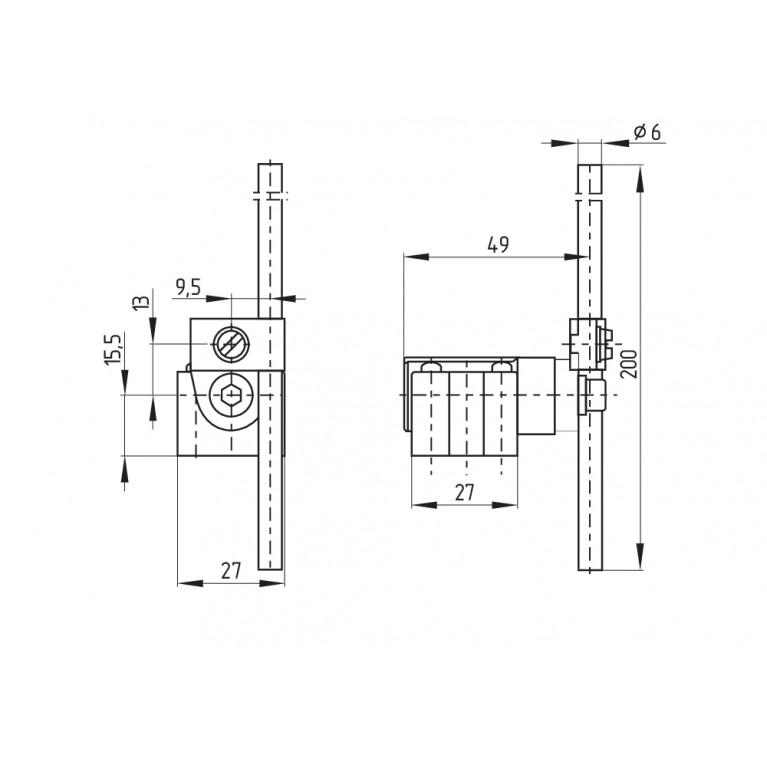

Механические данные
Исполнительный элемент
Rod lever
Механическая долговечность, минимум
30,000,000 Operations
Примечание (время переключения)
Switchover time in accordance with actuating speed
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Скорость срабатывания, максимальная
2.5 m/s
Управляющий момент, не менее
0.3 Nm

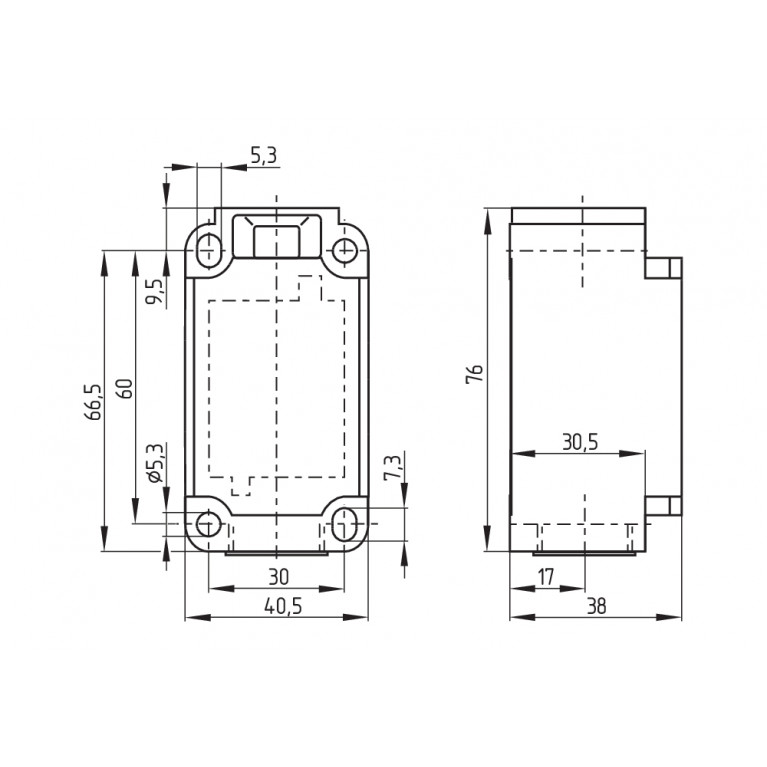

Механические данные – Размеры
Длина * Ширина * Высота
Height of sensor: 111.5 mm (without rod)
Длина датчика
52 mm
Ширина датчика
40.5 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
165 g
Материал корпуса
Plastic, glass-fibre-reinforced
Материал рычага
Metal film
Материал стержня
Plastic
Тип корпуса
Norm construction design
Тип привода по EN 50041
D
Общие данные - Особенности
Количество контактов безопасности
2
Примечание
Примечание (Общее)
The positioning of the head must be carried out in factory.
Разрешения - Стандарты
Сертификаты
cULusCCC
Условия окружающей среды
Степень защиты
IP65IP67
Температура окружающей среды
-30 ... +80 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
4 A
Материал контактов, электрический
Silver

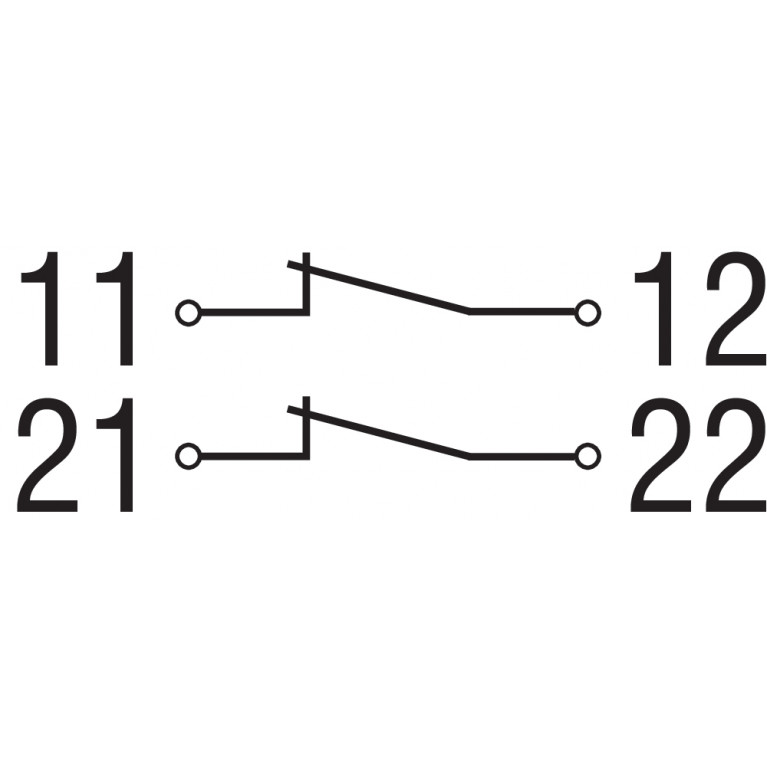

Переключающий элемент
Opener (NC)

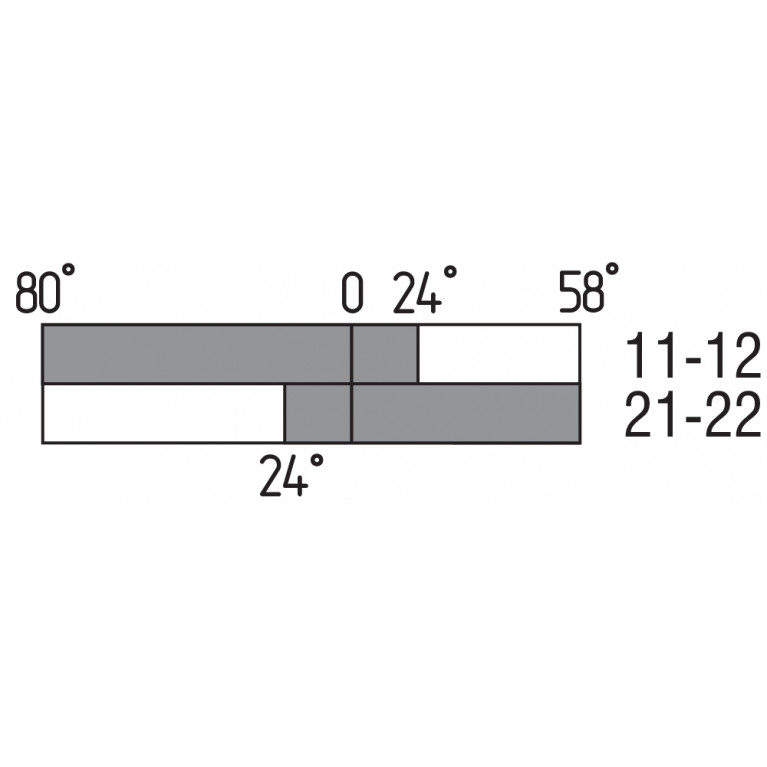

Принцип переключения
Slow action
Продолжительность отскока, максимум
2 ms
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
5,000 /h
