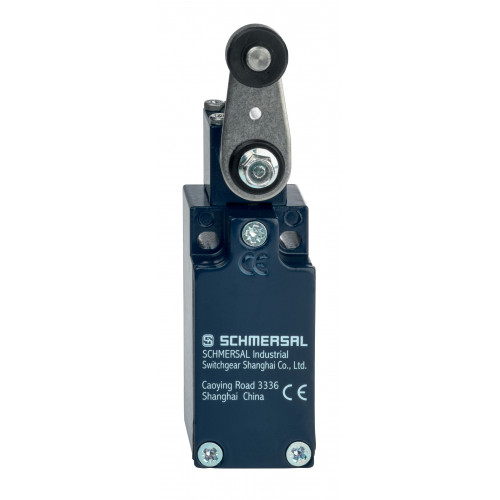

Позиционный выключатель TV14H 235-11ZUE

Код: 101145053
В наличии
EAN (европейский артикул)
4030661135601
Артикул (номер заказа)
101145053
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TV14H 235-11ZUE
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 1 кабельный ввод M 20 x 1,5
  • Металлический корпус
  • Широкий выбор альтернативных приводов
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • 30 мм х 63,5 мм х 30 мм
  • Головки привода можно перемещать на 4 x 90°.
  • Детали монтажа согласно EN 50047
  • Угол рычага регулируется с шагом 10°.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661135601
Артикул (номер заказа)
101145053
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TV14H 235-11ZUE
Примечание (Пропускная способность)
Not available!
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
20,000,000 Operations
Механические данные

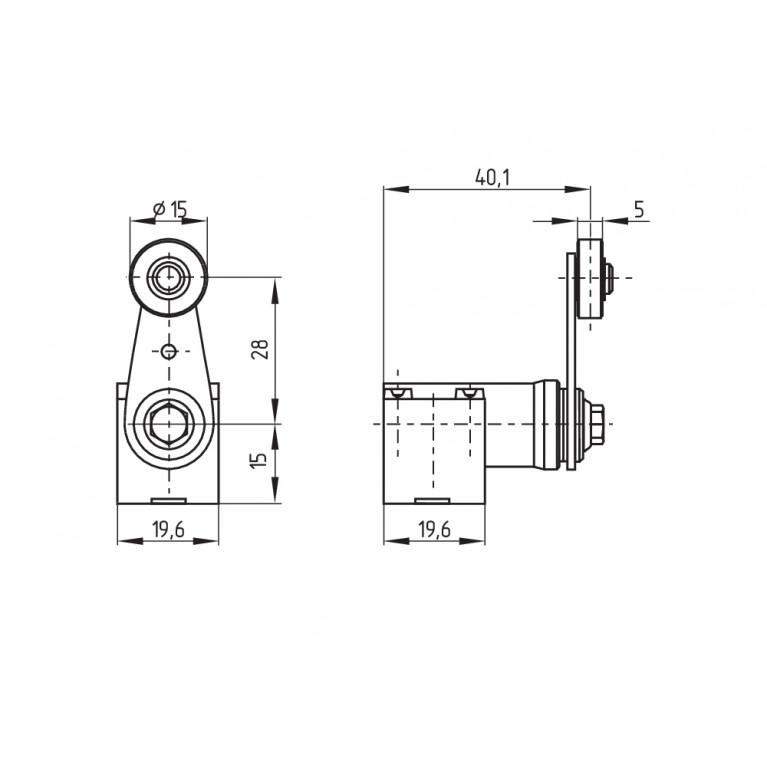

Исполнительный элемент
Roller lever
Материал ролика
Plastic
Механическая долговечность, минимум
20,000,000 Operations
Положительный тормозной момент
0.2 Nm
Примечание (время переключения)
Switchover time in accordance with actuating speed
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Примечание. Продолжительность отскока
Bounce duration in accordance with actuating speed
Скорость срабатывания, максимальная
1 m/s
Скорость срабатывания, минимальная
4,122 mm/min
Управляющий момент, не менее
0.2 Nm

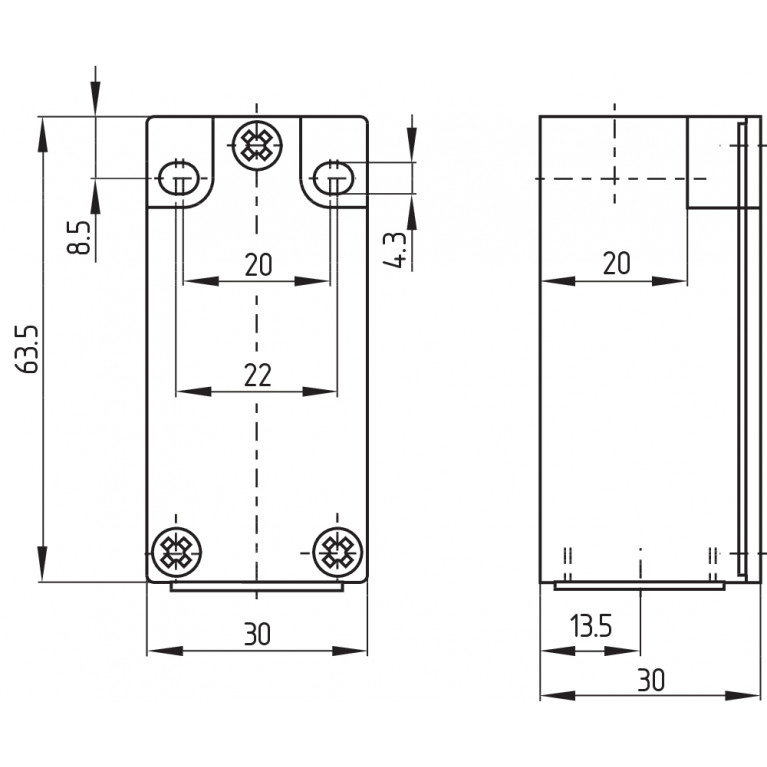

Механические данные – Размеры
Высота датчика
114 mm
Длина датчика
46 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
196 g
Материал корпуса
Metal, zinc die-cast
Материал рычага
Metal film
Стандарты
BG-GS-ET-15EN ISO 13849-1EN IEC 60947-5-1
Тип корпуса
Norm construction design
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество контактов безопасности
1
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
cULusCCC
Условия окружающей среды
Степень защиты
IP65IP67
Температура окружающей среды
-30 ... +80 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
1 A
Материал контактов, электрический
Silver

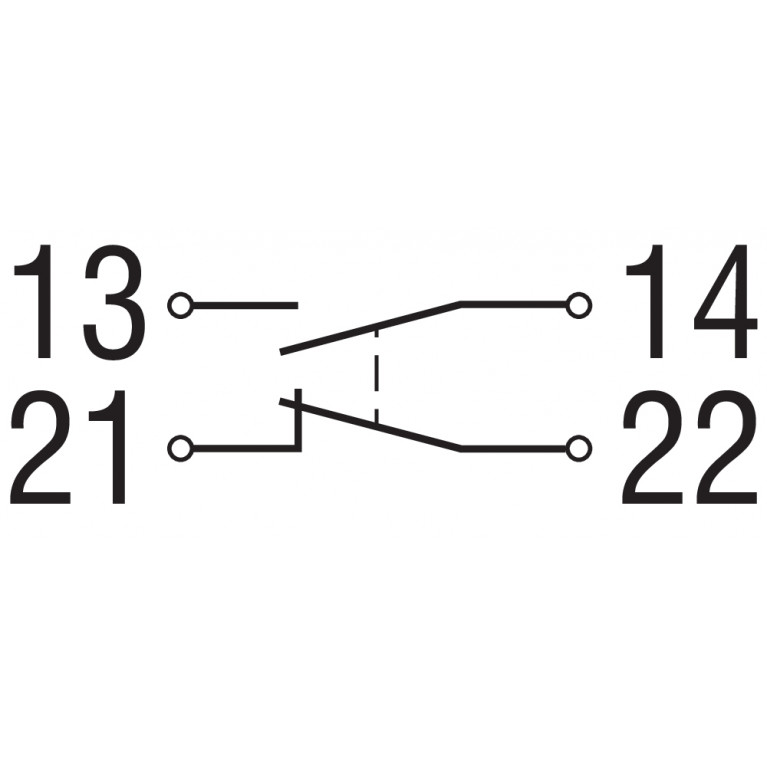

Переключающий элемент
NO contact, NC contact

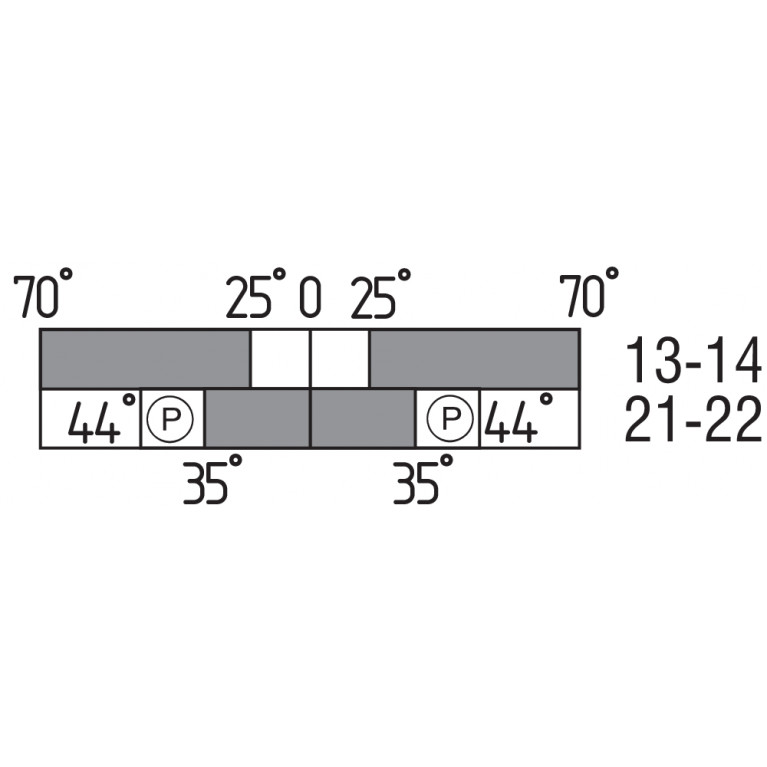

Принцип переключения
Slow action with overlapping contacts
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
5,000 /h
