Магнитный датчик CSP 11-34-D-M-ST
Код: 101208004
В наличии
Рекомендация (привод)
CSP 34-S-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- 1 штекер разъема M12, 8-контактный
- Активация сбоку
- без подтверждения на месте
- ВНИМАНИЕ: Недоступно! (Замена: RSS 36 I)
- Корпус из термопластика
- Электронная бесконтактная кодированная система
- Защита от несанкционированного доступа за счет парного кодирования датчика и исполнительного механизма.
- Возможно несогласованное срабатывание
- Высокая точность повторения точек переключения
- Макс. длина сенсорной цепи 200 м
- 2 выхода безопасности PNP с защитой от короткого замыкания
- Встроенный контроль короткого замыкания, обрыва провода и внешнего напряжения защитных кабелей до шкафа управления.
Характеристики
Аксессуар
Рекомендация (привод)
CSP 34-S-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661382012
Артикул (номер заказа)
101208004
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
CSP 11-34-D-M-ST
Примечание (Пропускная способность)
Not available!
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
3.60 x 10⁻⁹ /h
Категория
4
Стандарты
EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
lateral
Срабатывающие панели
lateral

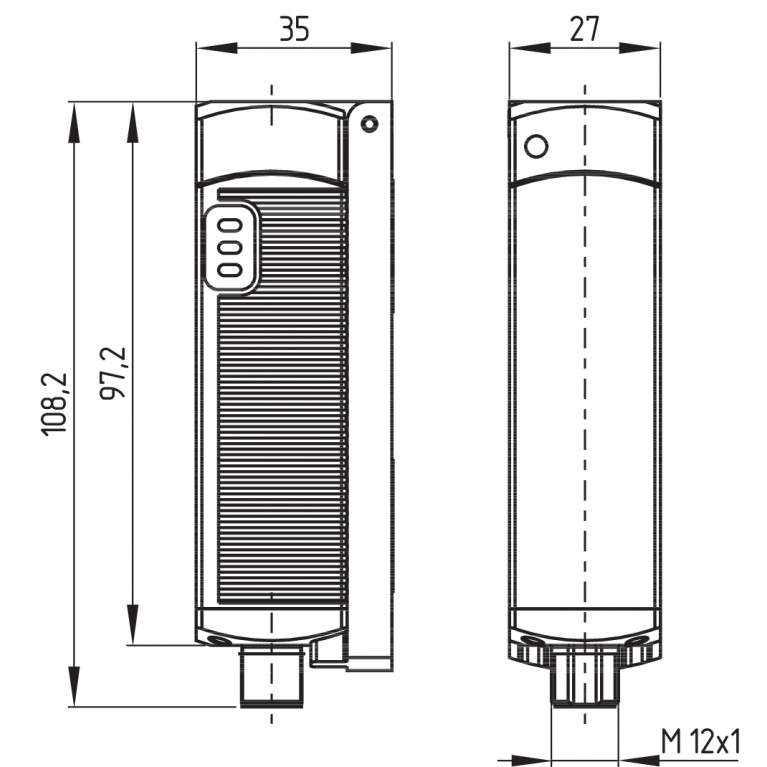

Механические данные – Размеры
Высота датчика
108.2 mm
Длина датчика
27 mm
Ширина датчика
35 mm

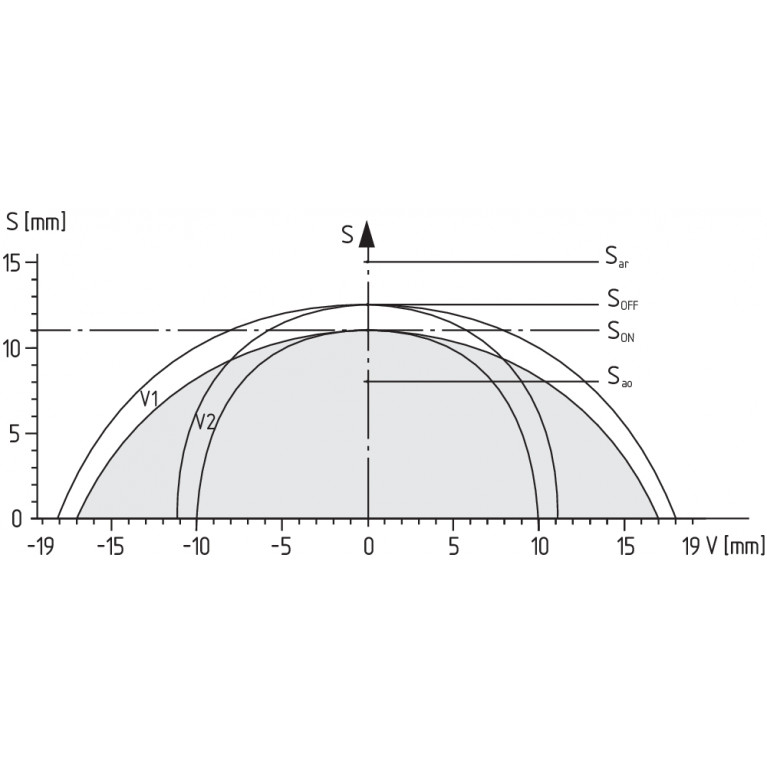

Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
8 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
15 mm
Гистерезис (дистанция переключения), максимум
1.5 mm
Примечание (точность повторения R)

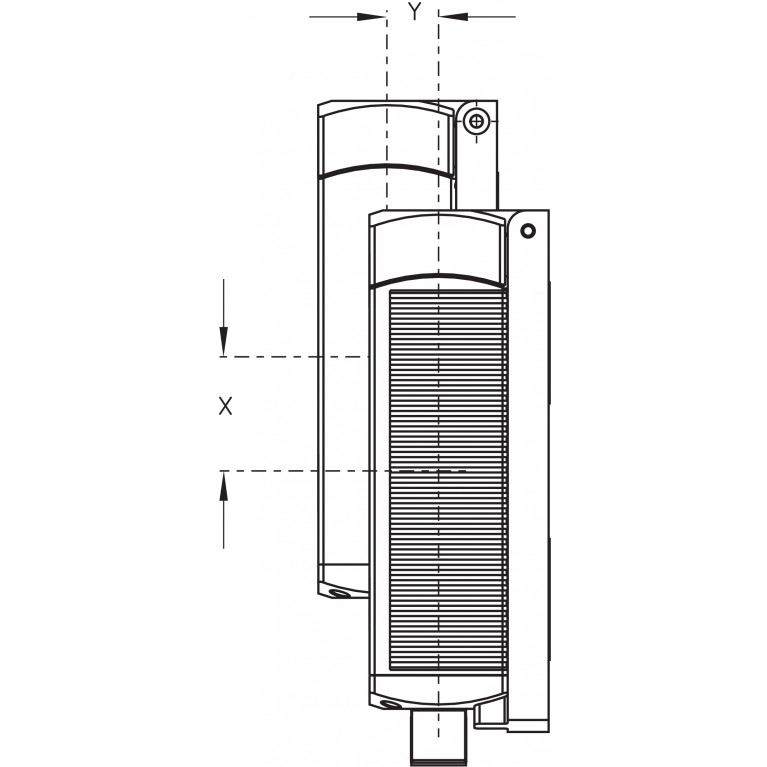

Axial offset: The long side allows for a maximum height misalignment (x) of sensor and actuator of 30 mm (e.g. mounting tolerance or due to guard door sagging). The axial misalignment (y) is max. ± 8 mm.
Расстояние переключения, типичное
11 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 8-pole
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current

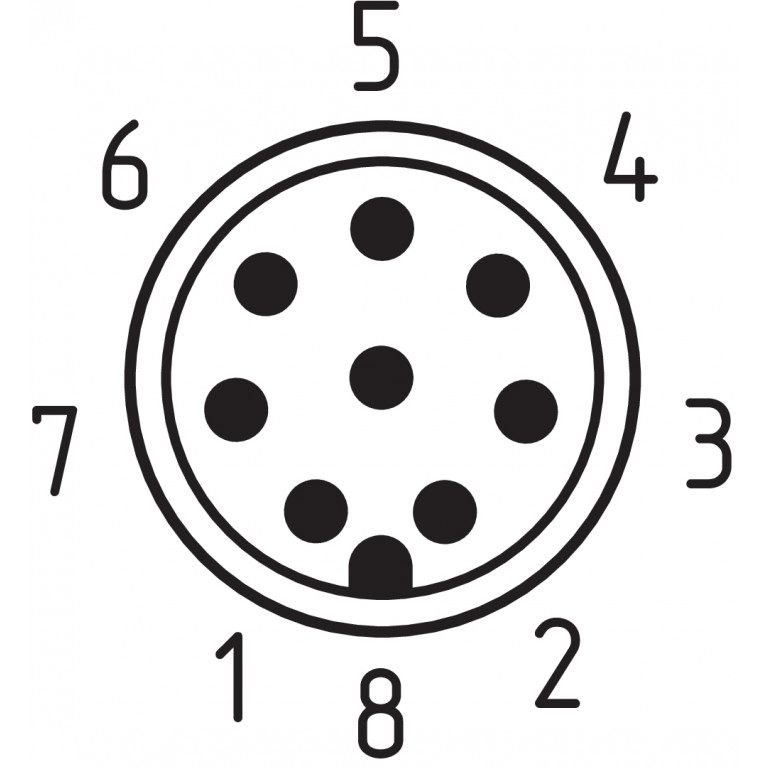

Назначение выводов
ПИН-код 1
1A1 Ue: (1)
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output OUT
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN without function
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
111 g
Время реакции, максимальное
30 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
inductive
Продолжительность риска, максимальная
60 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Тип корпуса
Block
Топология датчика
Sensor for series wiring
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество последовательных подключений датчиков
31
Количество светодиодов
3
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.5 ms. Short-circuit recognition by the evaluation is not necessary.Coding of safety sensor and actuator: To activate the safety function (coding) of the CSP 34 for the first time, the associated actuator must be brought into the detection area of the switched on safety sensor. The automatic learn process of the actuator code is signalled on the safety sensor by the lighting up of the red LED and flashing of the yellow LED at the same time. After 10 seconds the cycling flashes indicate that the supply voltage of the safety sensor should be switched off for a few seconds so the code can be saved. After the operating voltage is switched back on, the actuator must be detected once more in order to activate the taught actuator code. The assignment of safety sensor and actuator is permanently stored. The safety sensor can therefore not be activated by any other coding. In order to protect the coding, the ordering details of the actuator are hidden by the mounting bracket.
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Класс защиты
II
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VAC/DC
Степень загрязнения
3
Электрические данные
Категория применения DC-12
24 VDC / 0.05 A
Категория применения DC-13
0.05 A
Номинальное рабочее напряжение
24 VDC
Примечание (Электрические данные, номинал предохранителя)
(Circuit breaker)
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
600 mA
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, ок.
3 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 61000-6-2
Электрические данные — диагностические выходы
Напряжение, категория применения DC-12
24 VDC
Падение напряжения Uд, не более
5 V
Рабочий ток
50 mA
Ток, категория применения DC-12
0.05 A
Электрические данные — цифровой выход
Конструкция элементов управления
p-type
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.25 A
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
