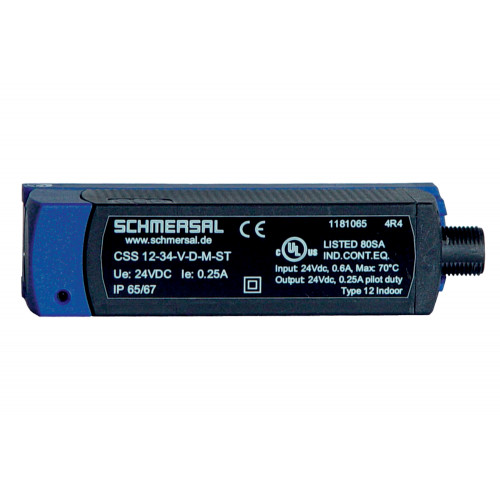

CSS 12-34-V-SD-M-L
Код: 101181062
В наличии
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- 1 x предварительно смонтированный кабель, 8-полюсный
- Активация сверху
- последовательный диагностический выход
- Макс. Последовательно можно подключить 31 датчик.
- Корпус из термопластика
- Электронная бесконтактная кодированная система
- Возможно несогласованное срабатывание
- 27 мм х 108,2 мм х 35 мм
- Высокая точность повторения точек переключения
- Макс. длина сенсорной цепи 200 м
- 2 выхода безопасности PNP с защитой от короткого замыкания
- Встроенный контроль короткого замыкания, обрыва провода и внешнего напряжения защитных кабелей до шкафа управления.
Характеристики
Аксессуар
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661314860
Артикул (номер заказа)
101181062
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
CSS 12-34-V-SD-M-L
Примечание (Пропускная способность)
Not available!
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
3.60 x 10⁻⁹ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
front side
Дистанционное переключение привода
Actuator CST 34-V-1: 12 mm (typical switch distance Sn)Actuator CST 34-V-1: 10 mm (ensured switch distance ON Sao)Actuator CST 34-V-1: 15 mm (ensured switch distance OFF Sar)Actuator CST 34-S-1 / CST 34-S-3: 15 mm (typical switch distance Sn)Actuator CST 34-S-1 / CST 34-S-3: 13 mm (ensured switch distance ON Sao)Actuator CST 34-S-1 / CST 34-S-3:: 18 mm (ensured switch distance OFF Sar)Actuator CST 34-S-2: 10 mm (typical switch distance Sn)Actuator CST 34-S-2: 8 mm (ensured switch distance ON Sao)Actuator CST 34-S-2: 16 mm (ensured switch distance OFF Sar)Actuator CST 180-1 / CST 180-2: 12 mm (typical switch distance Sn)Actuator CST 180-1 / CST 180-2: 10 mm (ensured switch distance ON Sao)Actuator CST 180-1 / CST 180-2: 16 mm (ensured switch distance OFF Sar)
Срабатывающие панели
Actuation from top

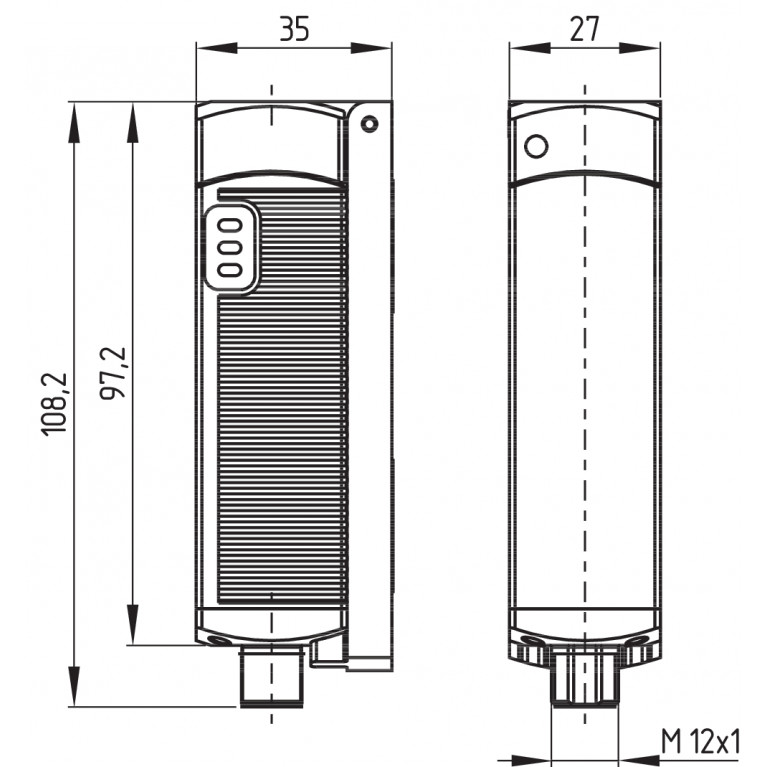

Механические данные – Размеры
Высота датчика
108.2 mm
Длина датчика
35 mm
Ширина датчика
27 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гистерезис (дистанция переключения), максимум
1.5 mm
Примечание (точность повторения R)

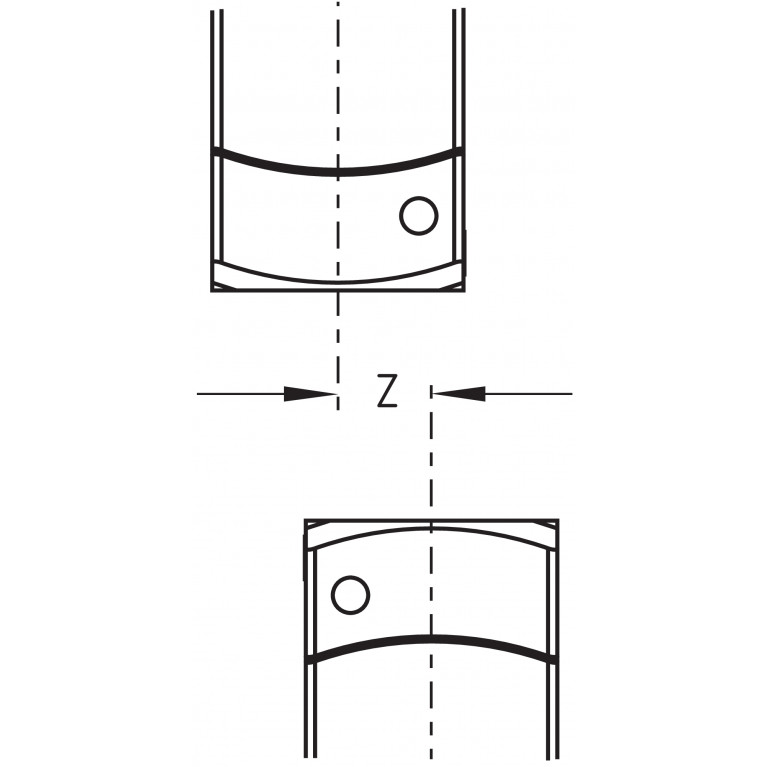

Axial offset: the front face allows for an axial misalignment (z) of max. ± 8 mm (see figure: operating principle).
Точность повторения R
0.5 mm
Механические данные – техника подключения
Длина кабеля
2 m
Прекращение действия
Cable (Y-UL 2517), 8-pole
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Сечение кабеля, максимальное
8 x 0.35 mm²
Сечение провода
22 AWG
Тип кабеля
LiYY
Назначение выводов
ПИН-код 1
A1 Ue Brown
ПИН-код 2
X1 Safety input 1 White
ПИН-код 3
A2 GND Blue
ПИН-код 4
Y1 Safety output 1 Black
ПИН-код 5
SD serial diagnostic output: Grey
ПИН-код 6
X2 Safety input 2 violet
ПИН-код 7
Y2 Safety output 2red
ПИН-код 8
IN serial diagnostic input Pink
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
300 g
Время реакции, максимальное
30 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
inductive
Продолжительность риска, максимальная
60 ms
Стандарты
EN IEC 60947-5-3
Тип корпуса
Block
Топология датчика
Sensor for series wiring
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество последовательных подключений датчиков
31
Количество светодиодов
3
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Серийная диагностика
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.5 ms. Short-circuit recognition by the evaluation is not necessary.
Разрешения - Стандарты
Сертификаты
TÜVcULusUKCA
Условия окружающей среды
Класс защиты
II
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Категория применения DC-12
24 VDC / 0.05 A
Категория применения DC-13
0.05 A
Рабочий ток
600 mA
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, ок.
3 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 61000-6-2
Электрические данные — диагностические выходы
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
5 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — последовательная диагностика SD
Емкость проводки
50 nF
Конструкция элементов управления
short-circuit proof, p-type
Обозначение, Серийный диагностический SD
OUT
Рабочий ток
150 mA
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.25 A
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
