CSS 8-16-2P-E-LST

Код: 101210575
В наличии
Рекомендация (привод)
CST 16-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем M12, 4-полюсный
  • ВНИМАНИЕ: Недоступно! (Замена: RSS16)
  • Корпус из термопластика
  • Электронная бесконтактная кодированная система
  • Возможно несогласованное срабатывание
  • 55 мм х 93 мм х 39,5 мм
  • Высокая точность повторения точек переключения
  • Макс. длина сенсорной цепи 200 м
  • Раннее предупреждение при работе вблизи предела диапазона гистериса датчика
  • Последовательное подключение 16 датчиков с самоконтролем
  • 2 выхода безопасности PNP с защитой от короткого замыкания
Характеристики
Аксессуар
Рекомендация (привод)
CST 16-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661388915
Артикул (номер заказа)
101210575
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
CSS 8-16-2P-E-LST
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Multi-coloured LED: Green, Red, Yellow
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
2.50 x 10⁻⁹ /h
Категория
4
Стандарты
EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e

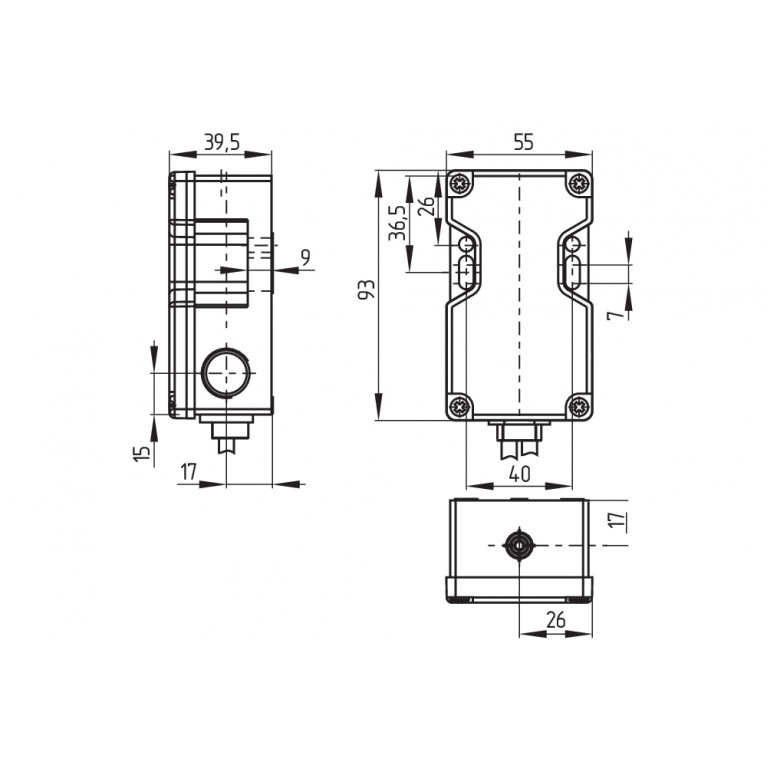

Механические данные – Размеры
Высота датчика
93 mm
Длина датчика
39.5 mm
Ширина датчика
55 mm

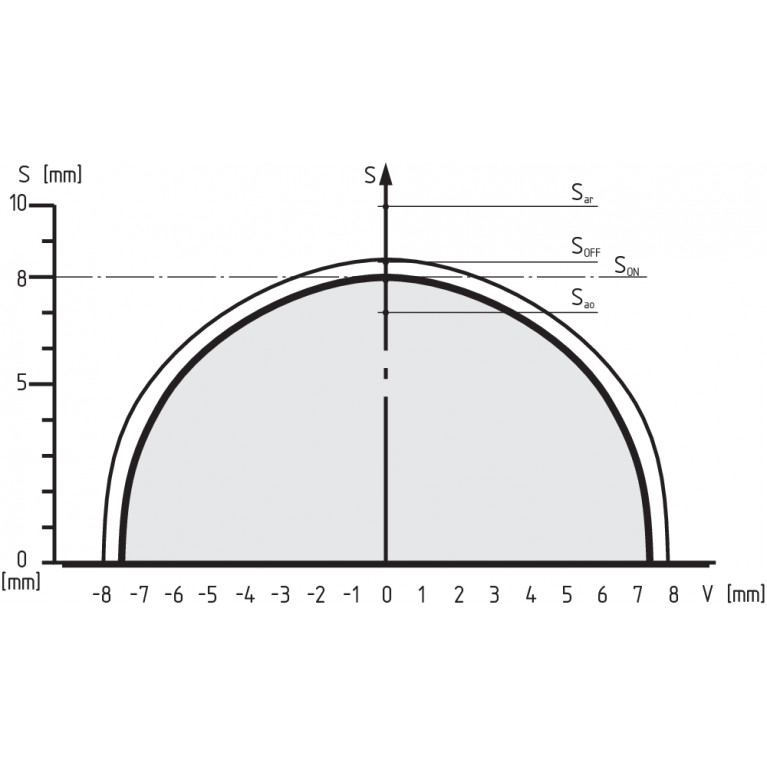

Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
6 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
11 mm
Гистерезис (дистанция переключения), максимум
1 mm
Расстояние переключения, типичное
8 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Длина кабеля
2 m
Прекращение действия
Cable with connector
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Терминальный разъем, выход
M12 connector, 4 pole
Назначение выводов
ПИН-код 1
1A1 Ue: (1)
ПИН-код 2
Y2 Safety output 2
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
285 g
Время реакции, максимальное
30 ms
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
inductive
Продолжительность риска, максимальная
30 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Тип корпуса
Block
Топология датчика
Individual sensor or end sensor in a series
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
not flush
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество отказоустойчивых цифровых выходов
2
Количество последовательных подключений датчиков
16
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.25 ms. Short-circuit recognition by the evaluation is not necessary.
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Класс защиты
II
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
1,100 mA500 mA
Ток питания холостого хода I0, типовой
50 mA
Частота переключения, ок.
3 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 61000-6-2
Электрические данные — диагностические выходы
Конструкция элементов управления
p-type
Падение напряжения Uд, не более
4 V
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.5 A
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.5 A
Ток, категория применения DC-13
0.5 A
