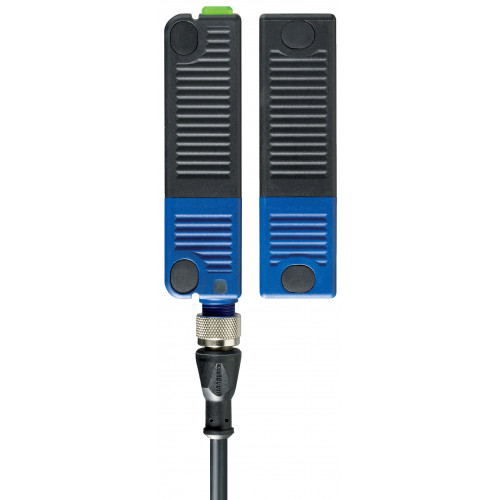

RSS 36-AD-ST-AS-DU

Код: 103047214

В наличии

Рекомендация (привод)

RST 36-1-AD01…15

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Универсальное кодирование с помощью технологии RFID
без фиксации
Корпус из термопластика
RFID-технология для защиты от несанкционированного доступа
опционально со встроенной магнитной защелкой

Характеристики

Аксессуар

Рекомендация (привод)

RST 36-1-AD01…15

Данные для заказа

EAN (европейский артикул)

4030661616865

Артикул (номер заказа)

103047214

Описание типа продукта

RSS 36-AD-ST-AS-DU

Примечание (Пропускная способность)

Not available!

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

(1) green/red LED (AS-i Duo LED):Supply voltage / communication error / slave address = 0 / periphery error detected / Tamper protection time active(2) yellow LED: device condition (enabling status) / hysteresis signal / device error

Классификация безопасности

Время миссии

20 Year(s)

Значение PFD

3.24 x 10⁻⁵

Значение ПФХ

5.13 x 10⁻¹⁰ /h

Категория

Стандарты

EN ISO 13849-1EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Момент затяжки крепежных винтов, не более

2.5 Nm

Момент затяжки крепежных винтов, не менее

2.2 Nm

Примечание (Механическая долговечность)

Actuating speed

Тип крепежных винтов

2x M4 (cylinder head screws with washers DIN 125A / form A)

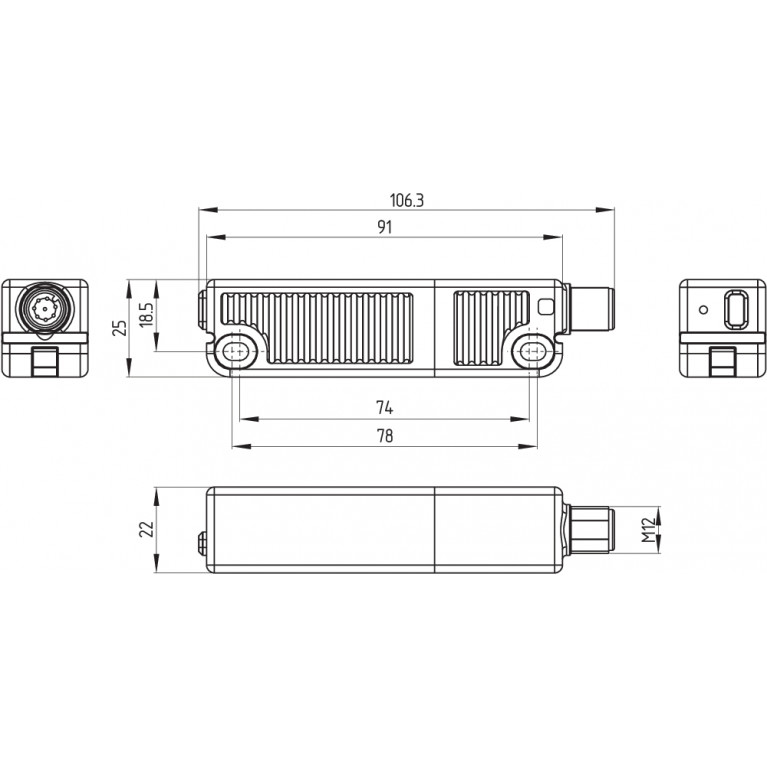

Механические данные – Размеры

Высота датчика

25 mm

Длина датчика

22 mm

Ширина датчика

106.3 mm

Механические данные – расстояния переключения согласно EN IEC 60

Гарантированная дистанция переключения «ВКЛ» Sao

10 mm

Гарантированная дистанция переключения «ВЫКЛ» Sar

20 mm

Гистерезис (дистанция переключения), максимум

2 mm

Примечание (точность повторения R)

Axial offset: The long side allows for a maximum height misalignment (x) of sensor and actuator of 8 mm (e.g. mounting tolerance or due to guard door sagging). The axial misalignment (y) is max. ± 18 mm (see figure: Operating principle).Minimum clearance between two sensor systems 100 mm.

Расстояние переключения, типичное

12 mm

Точность повторения R

0.5 mm

Механические данные – техника подключения

Прекращение действия

Connector plug M12, 4-pole, (A-coding)

Назначение выводов

ПИН-код 1

AS-Interface +

ПИН-код 2

n.c. (≤ 30 VDC)

ПИН-код 3

AS-Interface -

ПИН-код 4

n.c. (≤ 30 VDC)

Общие данные

Вес брутто

110 g

Время реакции, максимальное

100 ms

Выход передатчика RFID, максимум

-6 dB/m

Диапазон частот RFID

125 kHz

Кодирование

Universal coding

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Принцип работы

RFID

Продолжительность риска, максимальная

200 ms

Стандарты

EN IEC 62026-2EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Тип корпуса

Block

Уровень кодирования согласно EN ISO 14119

Low

Условия установки (механические)

not flush

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Кодирование

Yes

Количество направлений действия

Функции безопасности

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Разрешения - Стандарты

Сертификаты

TÜVcULusASi-SaWANATEL

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

III

Относительная влажность, не более

93 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP65IP67IP69

Температура окружающей среды

-25 ... +70 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

5,000 ms

Частота переключения, максимальная

1 Hz

Электрические данные — AS-интерфейс

AS-i Потребление тока, максимальное

100 mA

Номинальное рабочее напряжение

18 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — спецификация AS-интерфейса

AS-i профиль

S-0.B.F.E

AS-i, ID-код

0xB

AS-i, ID-код1

0xF

AS-i, ID-код2

0xE

AS-i, код ввода-вывода

0x0

Адрес модуля ввода AS-i

Биты параметров AS-i, P0

Number actuator 01-15 (binary)

Биты параметров AS-i, P1

Number actuator 01-15 (binary)

Биты параметров AS-i, P2

Number actuator 01-15 (binary)

Биты параметров AS-i, P3

Number actuator 01-15 (binary)

Версия AS-i

V 3.0

Вход AS-i, канал 1

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2

Data bits DI 2 / DI 3 = dynamic code transmission

Выходы AS-i, DO 0… DO 3

No Function

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)

Спецификация AS-i

Safety-Slave
