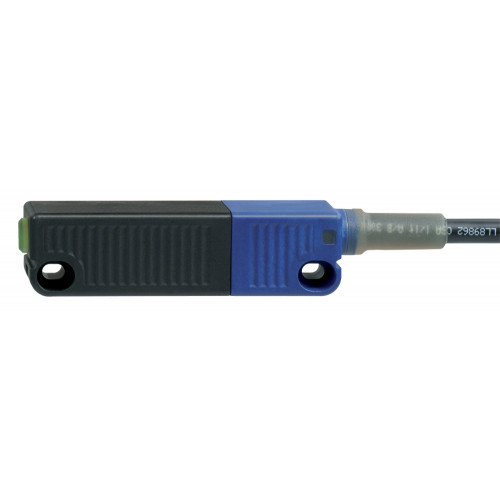

RSS 36-D
Код: 101213955
В наличии
Рекомендация (привод)
RST 36-1RST 36-1-R
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- Универсальное кодирование с помощью технологии RFID
- 1 x предварительно смонтированный кабель, 8-полюсный
- Активация сбоку
- Корпус из термопластика
- RFID-технология для защиты от несанкционированного доступа
- Возможно несогласованное срабатывание
- 27 мм х 108,2 мм х 35 мм
- Высокая точность повторения точек переключения
- 2 выхода безопасности PNP с защитой от короткого замыкания
- Встроенный контроль короткого замыкания, обрыва провода и внешнего напряжения защитных кабелей до шкафа управления.
Характеристики
Аксессуар
Рекомендация (привод)
RST 36-1RST 36-1-R
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661410593
Артикул (номер заказа)
101213955
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
RSS 36-D
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
LED yellow: Operating conditionLED green: Supply voltageLED red: Fault
Классификация безопасности
Время миссии
20 Year(s)
Значение PFD
2.10 x 10⁻⁵
Значение ПФХ
2.70 x 10⁻¹⁰ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
lateral
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки крепежных винтов, не более
2.5 Nm
Момент затяжки крепежных винтов, не менее
2.2 Nm
Монтаж
A screw length of 25 mm is sufficient for sensor mounting and for side mounting of the actuators. 30 mm long screws are recommended when the actuator is mounted upright and/or when the sealing discs are used.
Примечание (Механическая долговечность)
Actuating speed
Срабатывающие панели
lateral
Тип крепежных винтов
2x M4 (cylinder head screws with washers DIN 125A / form A)
Механические данные – Размеры
Высота датчика
25 mm
Длина датчика
22 mm
Ширина датчика
106.3 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
10 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
16 mm
Гистерезис (дистанция переключения), максимум
2 mm
Примечание (точность повторения R)

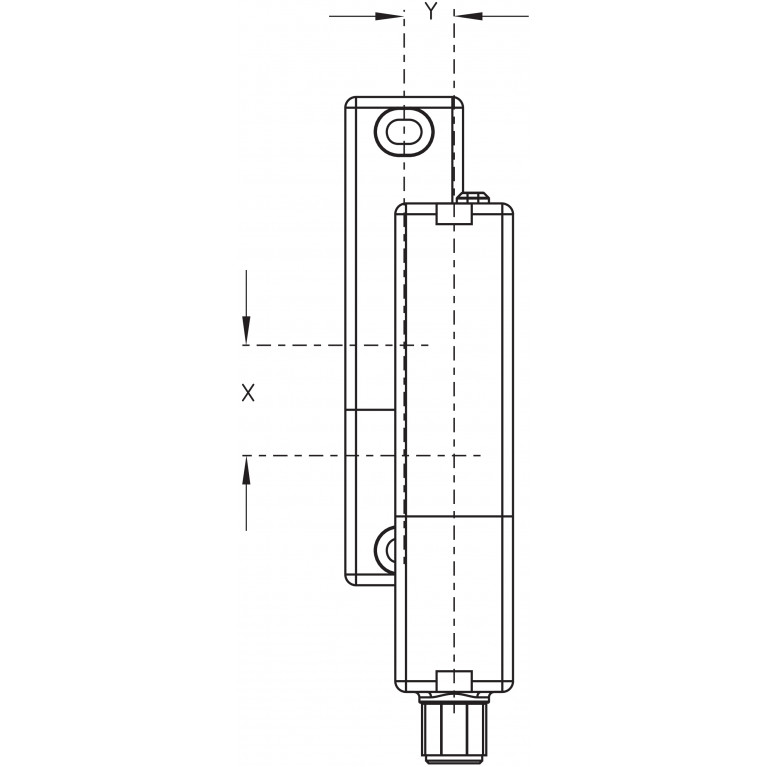

Axial offset: The long side allows for a maximum height misalignment (x) of sensor and actuator of 8 mm (e.g. mounting tolerance or due to guard door sagging). The axial misalignment (y) is max. ± 18 mm (see figure: Operating principle).Minimum clearance between two sensor systems 100 mm.
Расстояние переключения, типичное
12 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Длина кабеля
2 m
Прекращение действия
Cable (Y-UL 2517), 8-pole
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Сечение кабеля, максимальное
8 x 0.35 mm²
Сечение провода
22 AWG
Тип кабеля
LiYY

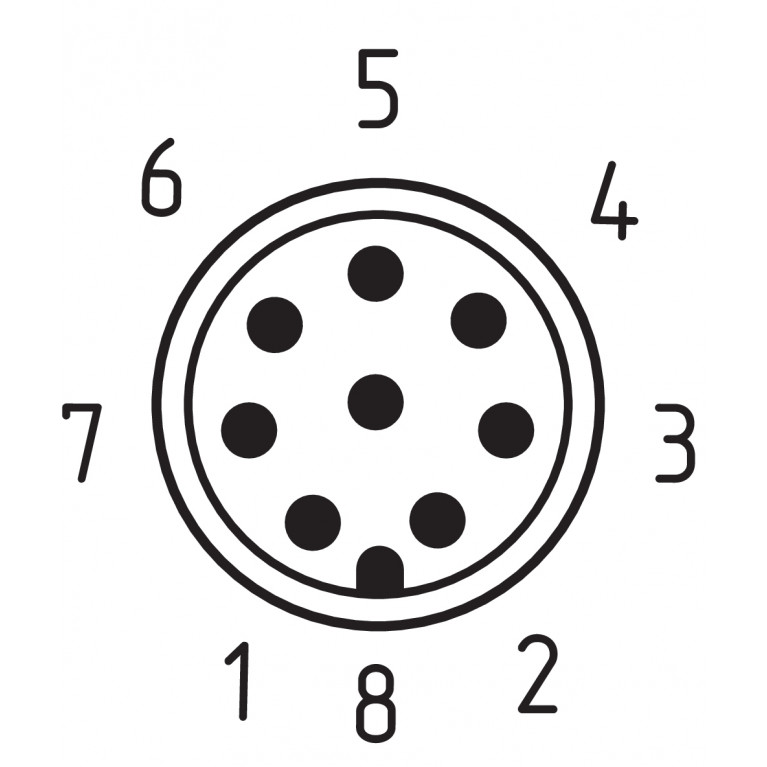

Назначение выводов
ПИН-код 1
1A1 Ue: (1)
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND Blue
ПИН-код 4
Y1 Safety output 1 Black
ПИН-код 5
OUT Diagnostic output OUT Grey
ПИН-код 6
X2 Safety input 2 violet
ПИН-код 7
Y2 Safety output 2red
ПИН-код 8
IN without function Pink
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
250 g
Время реакции, максимальное
100 ms
Время реакции, отключение выходов безопасности через входы безоп
0.5 ms
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Universal coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Тип корпуса
Block
Топология датчика
Sensor for series wiring
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество светодиодов
3
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.5 ms. Short-circuit recognition by the evaluation is not necessary.
Разрешения - Стандарты
Сертификаты
ANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67IP69
Температура окружающей среды
-28 ... +70 °C
Температура хранения и транспортировки, минимальная
-28 °C
Температура хранения и транспортировки, не более
+85 °C
Температурная стойкость материала кабеля (в движении), не менее
-10 °C
Температурная стойкость материала кабеля (в состоянии покоя), не
-30 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
2,000 ms
Категория применения DC-12
24 VDC / 0.05 A
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
600 mA
Рабочий ток, минимум
0.5 mA
Ток питания холостого хода I0, типовой
35 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 60947-3
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
2 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Потребление тока входами безопасности
5 mA
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.25 A
Длительность тестового импульса, не более
0.3 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
