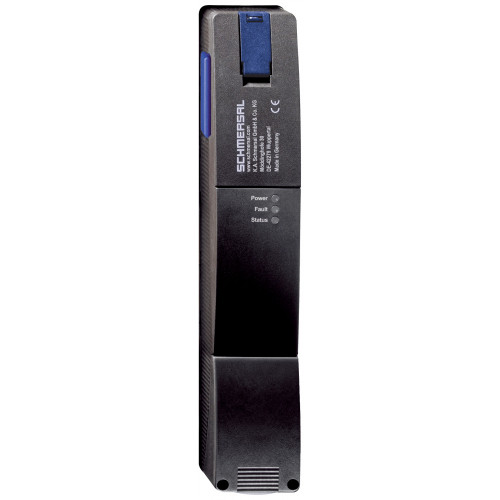

AZ 200ST2-T-1P2P

Код: 101190204
В наличии
Рекомендация (привод)
AZ/AZM 200-B1
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем M12, 8-полюсный
  • Корпус из термопластика
  • Макс. длина сенсорной цепи 200 м
  • Последовательная проводка с самоконтролем
  • 3 светодиода для отображения рабочих условий
  • Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
  • Интеллектуальная диагностика
Характеристики
Аксессуар
Рекомендация (привод)
AZ/AZM 200-B1
Данные для заказа
EAN (европейский артикул)
4030661370781
Артикул (номер заказа)
101190204
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 200ST2-T-1P2P
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage: LED green
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
4.00 x 10⁻⁹ /h
Категория
4
Стандарты
EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Примечание
Torx T10
Сила фиксации
30 N
Скорость срабатывания, максимальная
0.2 m/s

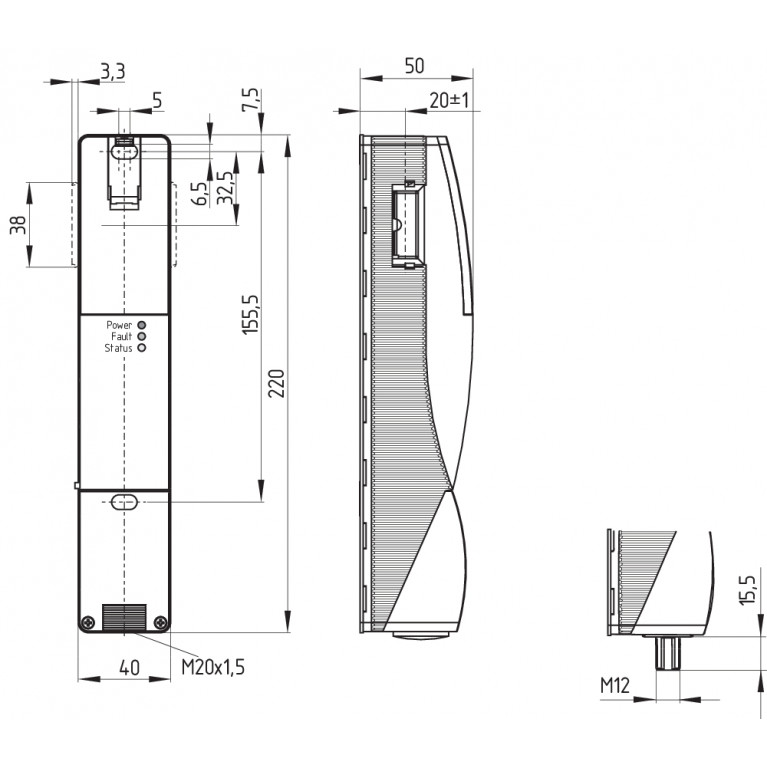

Механические данные – Размеры
Высота датчика
220 mm
Длина датчика
50 mm
Ширина датчика
40 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
4 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
30 mm
Гистерезис (дистанция переключения), максимум
1.5 mm
Расстояние переключения, типичное
6.5 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Прекращение действия
Connector M12, 8-pole

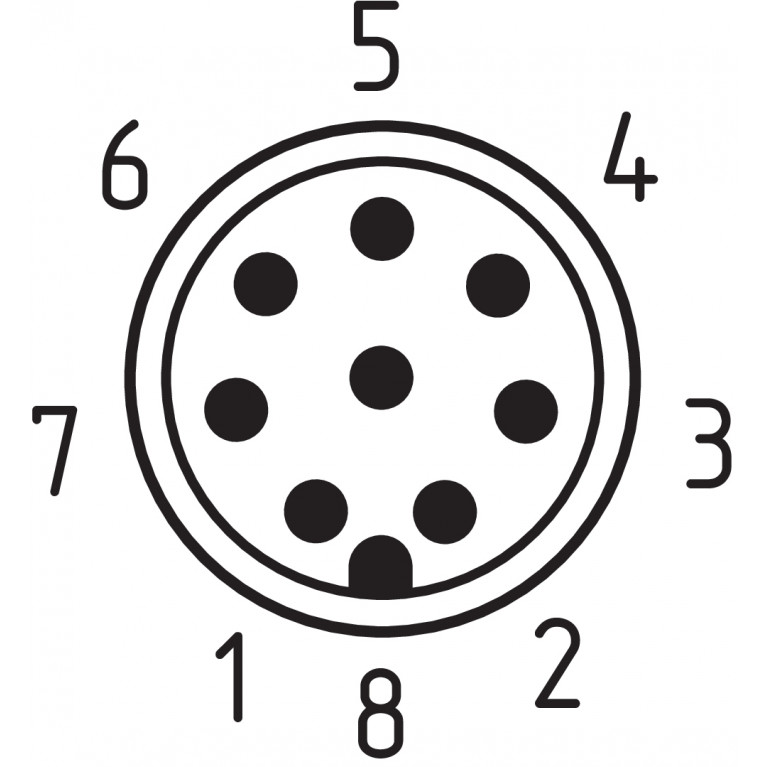

Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN serial diagnostic input
Общие данные
Вес брутто
386 g
Время реакции, максимальное
60 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Non-contact
Продолжительность риска, максимальная
120 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Привод контролируется
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜVcULus
Условия окружающей среды
Класс защиты
II
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
4,000 ms
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
50 mA
Ток питания холостого хода I0, типовой
100 mA
Частота переключения, ок.
1 Hz
Электрические данные — диагностические выходы
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
4 V
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровой выход
Конструкция элементов управления
p-type
Электрические данные — цифровые входы безопасности
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Конструкция элементов управления
p-type
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
4 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-13
0.25 A
