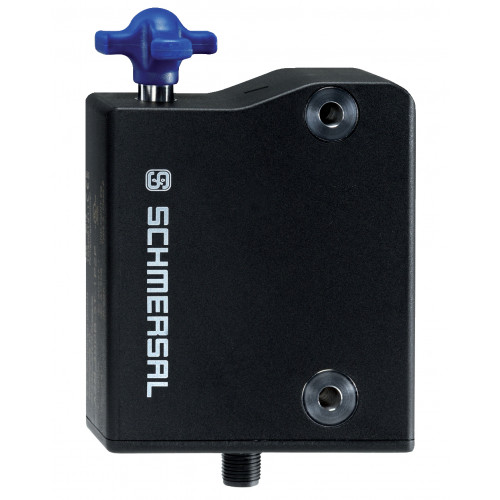

Главная Архив Выключатель безопасности с отдельным актуатором (Архив) AZ300-ST-1P2P

AZ300-ST-1P2P

Код: 103001462

В наличии

25 Н

Latching force, adjustable, position 2

50 Н

50 000 операций для ворот весом ≤ 5 кг. Скорость срабатывания ≤

Latching force, adjustable, position 1

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Универсальное кодирование с помощью технологии RFID
Разъем M12, 8-полюсный
Диагностический вывод
Подходит для крепления к профильным системам.
Корпус из термопластика
RFID-технология для защиты от несанкционированного доступа
3 разных направления срабатывания
Компактная конструкция
3 светодиода для отображения рабочих условий
Подходит для шарнирных и раздвижных ограждений.

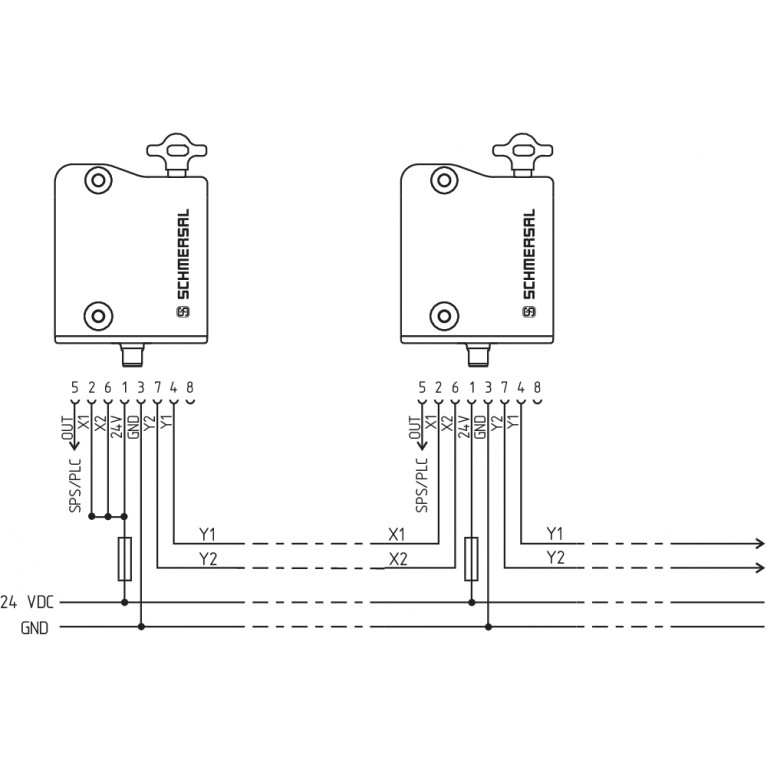

Последовательное подключение

Характеристики

25 Н

Latching force, adjustable, position 2

50 Н

50 000 операций для ворот весом ≤ 5 кг. Скорость срабатывания ≤

Latching force, adjustable, position 1

Аксессуар

Рекомендация (привод)

AZ/AZM300-B1

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green

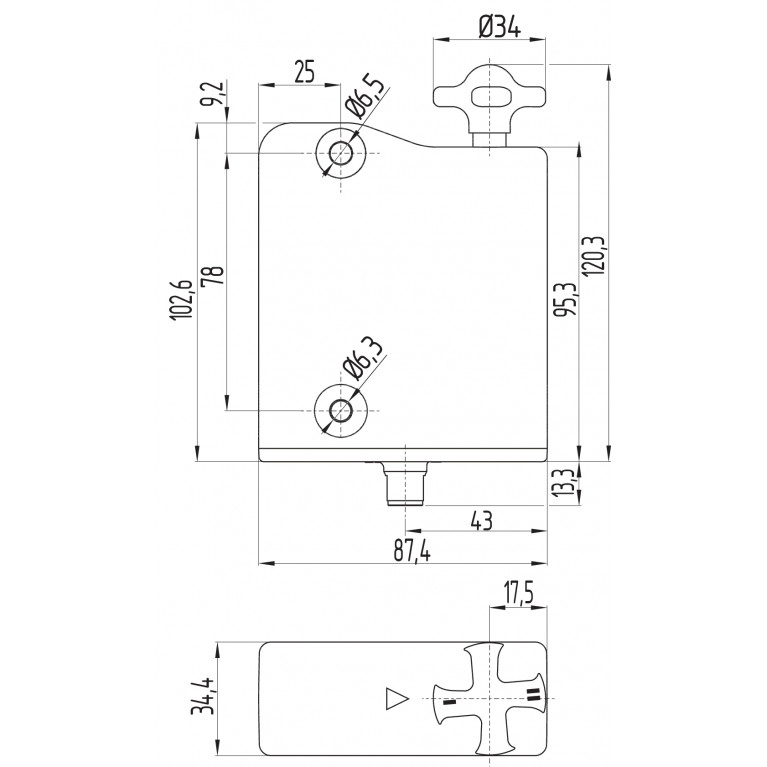

Механические данные – Размеры

Высота датчика

100 mm

Длина датчика

35 mm

Ширина датчика

85 mm

Механические данные – расстояния переключения согласно EN IEC 60

Гарантированная дистанция переключения «ВКЛ» Sao

1 mm

Гарантированная дистанция переключения «ВЫКЛ» Sar

20 mm

Расстояние переключения, типичное

2 mm

Механические данные – техника подключения

Прекращение действия

Connector M12, 8-pole, A-coded

Примечание (длина цепи датчика)

Cable length and cross-section change the voltage drop dependiing on the output current

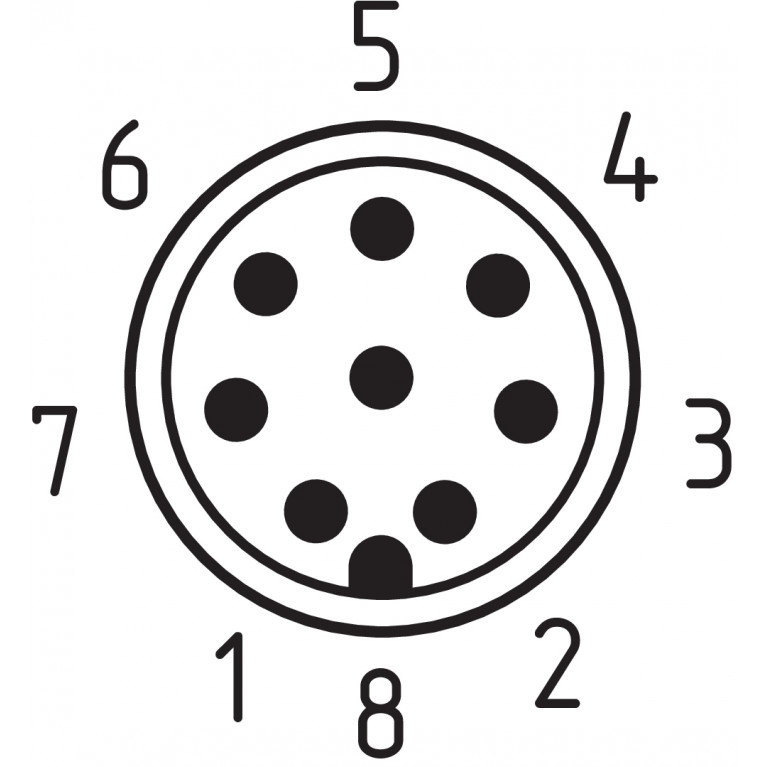

Назначение выводов

ПИН-код 1

A1 Supply voltage UB

ПИН-код 2

X1 Safety input 1

ПИН-код 3

A2 GND

ПИН-код 4

Y1 Safety output 1

ПИН-код 5

OUT Diagnostic output

ПИН-код 6

X2 Safety input 2

ПИН-код 7

Y2 Safety output 2

ПИН-код 8

without function

Объем поставки

Комплект поставки монтажного материала

2 x M6

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

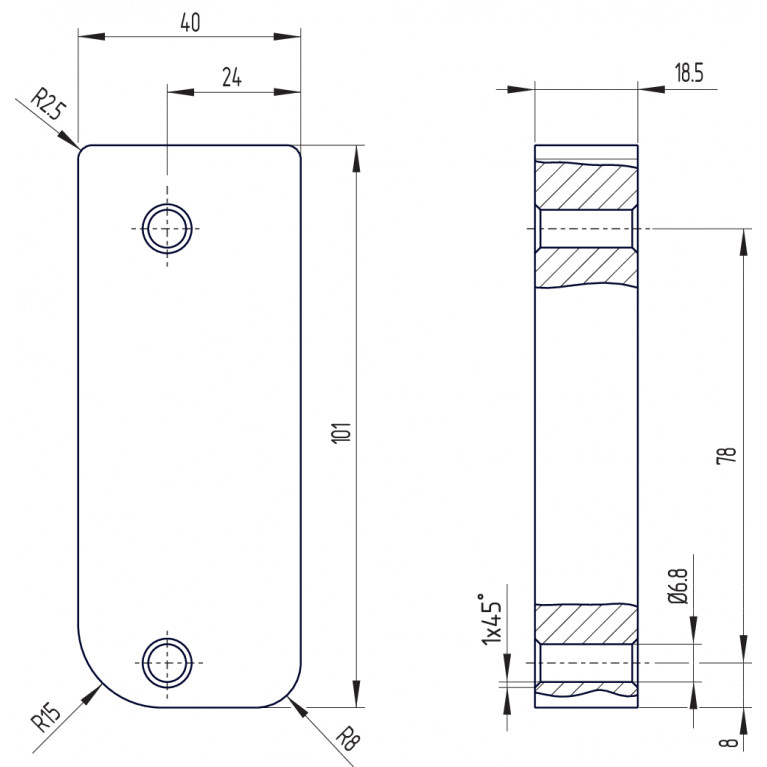

For doors that are flush with the door frame, the optional mounting plate MP-AZ/AZM300-1 can be used.For glass and Makrolon doors, the optional mounting kit MS-AZ/AZM300-B1-1 can be used.

Условия окружающей среды

Класс защиты

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67IP69KIP66

Температура окружающей среды

+0 ... +60 °C

Температура хранения и транспортировки, минимальная

-10 °C

Температура хранения и транспортировки, не более

+90 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

5,000 ms

Потребление тока при 24 В

5 mA

Рабочий ток

50 mA

Ток питания холостого хода I0, типовой

100 mA

Требуемый номинальный ток короткого замыкания

100 A

Частота переключения, ок.

0.5 Hz

Электрические данные — диагностические выходы

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-13

24 VDC

Падение напряжения Uд, не более

4 V

Ток, категория применения DC-13

0.05 A

Электрические данные — цифровые входы безопасности

Пороги переключения

−3 V … 5 V (Low)15 V … 30 V (High)

Потребление тока при 24 В

5 mA

Электрические данные — цифровые выходы безопасности

Напряжение, категория применения DC-13

24 VDC

Номинальный рабочий ток (выходы безопасности)

250 mA

Падение напряжения Uд, не более

4 V

Ток утечки Ir, не более

0.5 mA

Ток, категория применения DC-13

0.25 A
