Логистика и склады: безопасные зоны у конвейеров, ворот и паллетайзеров

Логистика и склады: безопасные зоны у конвейеров, ворот и паллетайзеров

В складской логистике опасные ситуации чаще всего возникают там, где встречаются люди и техника: вдоль конвейеров, у ворот погрузки-разгрузки и вокруг паллетайзеров. Ниже - профессиональное руководство: какие риски здесь типичны, как проектировать «безопасные зоны» и что реально работает в эксплуатации.

Карта рисков простыми словами

• Конвейеры — тянущие и вращающиеся части. Опасность: затягивание одежды, защемление пальцев в точках перехода ленты, удар от сходящих грузов.
• Ворота/доки — место пересечения людей, штабелеров и грузовиков. Опасность: наезд, падение с платформы, «сдвиг» фуры во время погрузки.
• Паллетайзеры/роботы — автоматическое перемещение грузов. Опасность: удар манипулятором, попадание в зону хватателей/захватов, сброс штабеля.

Главный принцип: человек не должен оказаться там, где ему нечего делать во время движения механизма. Это и есть суть «безопасной зоны».

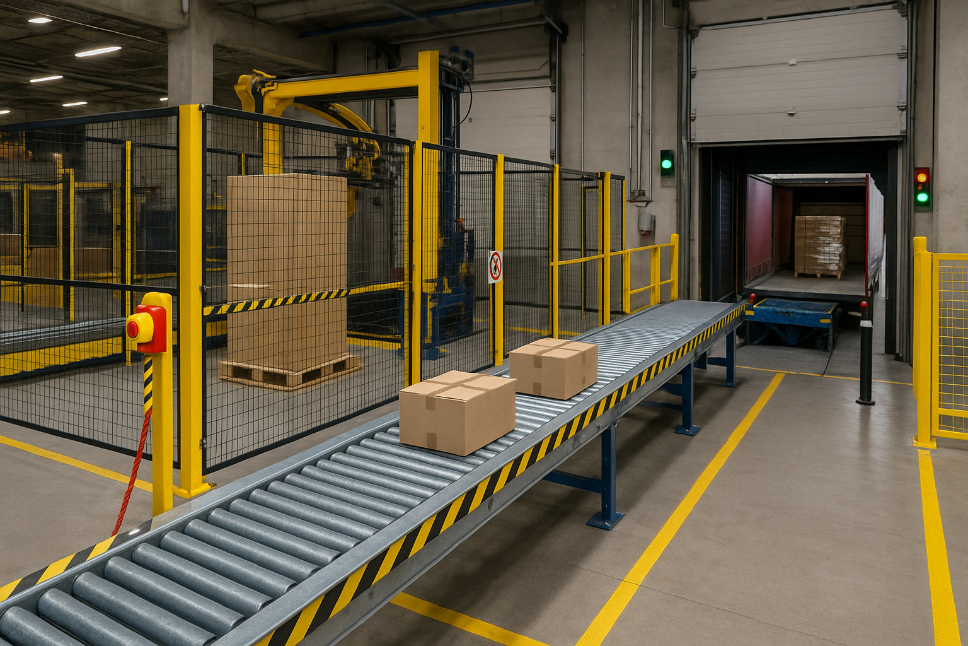

Конвейеры: как организовать безопасную зону

1. Физические барьеры и ограждения
   • Сплошные ограждения по стороне привода и натяжных станций. Там больше всего «захватывающих» мест.
   • Борта и направляющие — не только для груза, но и как защита от соскакивания коробок на проход.
2. Контроль доступа
   • Тросовые выключатели аварийного останова вдоль всей линии (чтобы дотянуться с любого места).
   • Экстренные кнопки остановки у узлов обслуживания и на поворотах.
   • Замедление или останов при открытии сервисной двери (блокировки на люках и крышках).
3. Оптика и зоны обнаружения
   • Световые завесы/сканеры на участках, где люди пересекают конвейер, — линия на уровне колена/бедра, чтобы «срезать» движение при входе в опасную зону.
   • Лазерные сканеры с динамическими зонами для участков с тележками: скорость выше — зона шире, скорость ниже — уже.
4. Разметка и быт
   • Жёлтые линии по краям прохода, красные — там, где находиться во время работы нельзя.
   • Поручни и антискользящее покрытие на переходных мостиках.
   • Навесные карманы для СИЗ (перчатки, очки) прямо у входа в зону обслуживания.

Ворота, док-станции, рампы: пересечение мира людей и машин

1. Инженерные решения
   • Док-локи (фиксаторы прицепа) — блокируют фуру на воротах, чтобы она не «уползла» под погрузчиком.
   • Выдвижные мосты с блокировкой: не опускаются, пока дверь закрыта, и наоборот.
   • Сигнализация движения: светофор внутри (для погрузчика) и снаружи (для водителя). Простое правило: зелёный только у одного.
2. Организация движения
   • Односторонние маршруты погрузчиков вокруг ворот. Лишних пересечений с пешими не должно быть.
   • Пешеходные коридоры с барьерами (тумбы, перила), «зебры» через пути техники.
   • Ожидающие зоны для водителей — за пределами дока, с визуальным табло «ворота №Х — готово/ожидание».
3. Видимость и климат
   • Зеркала/камеры на «слепых» углах, достаточная подсветка прямо на доке.
   • Воздушные завесы/шторы: улучшают видимость (нет тумана, снега) и уменьшают сквозняки — меньше колебаний штор ПВХ, меньше случайных зацепов.

Паллетайзеры и автоматические участки

1. Ограждение по периметру
   • Механические ограждения с дверями на блокировках: при открытии — безопасная остановка.
   • Световые завесы на вводе/выводе поддонов: как только человек пересёк — линия становится на паузу.
2. Логика безопасной работы
   • «Тихая зона» для настройки: обходная скорость, удержание захватов, двойной пуск для теста (двуручное управление при наладке).
   • Категория остановки: где нужно — контролируемый выбег (чтобы груз не рассыпался), но с гарантией, что человек не успеет войти.
3. Работа с погрешностями
   • Датчики схождения штабеля: если поддон кривится или ряд выступает — цикл не стартует.
   • Видеопанель причин остановки у ограждения — оператор сразу видит, что «мешает» запуску.

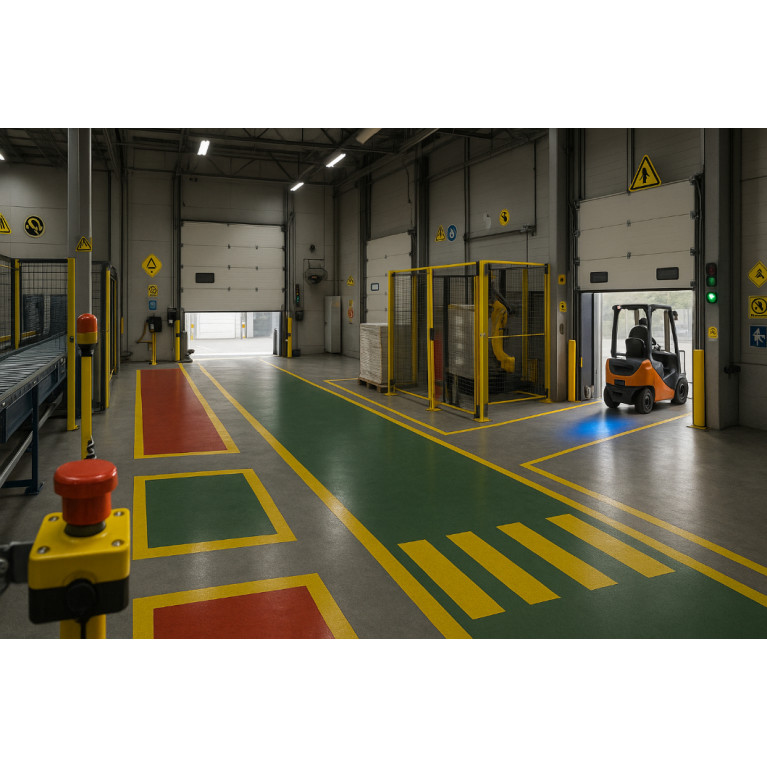

Разметка и визуальное управление

• Цветовые правила: жёлтый — границы, красный — опасно, зелёный — безопасный проход/островки ожидания.
• Пиктограммы с простыми символами: «пешеходам нельзя», «штабелер только тут», «зона подъёма».
• Номерные зоны для вызова помощи: «Конвейер 2-B, пост 05» — диспетчер сразу понимает, где событие.

Взаимодействие с погрузочной техникой

• 5 км/ч внутри зон с людьми (реалистично и дисциплинирует).
• Световые проекции («синие точки», «красные линии») на полу от погрузчика — пешеход видит, что машина приближается за углом.
• Правило «контакт глазами»: оператор техники продвигается, только когда пешеход посмотрел на него и кивнул.
• Паркинг-карманы для ручных тележек: чтобы их не бросали в проходах.

Процедуры и обучение — половина успеха

• Короткие инструкции на месте: не PDF в корпоративной сети, а ламинированные листы на ограждении.
• Еженедельные «пятиминутки» безопасности: один участок — одна тема (например, «как правильно ставить поддон в завесу»).
• Тренировки на реальных сценариях: «коробка упала на ленту», «водитель начал отъезд», «поддон перекосило в паллетайзере».

Техобслуживание и проверки

• Ежесменный осмотр: целостность ограждений, работа кнопок E-STOP, натяжение тросов аварийного останова.
• Ежемесячно: тест световых завес/сканеров (реальным проходом), проверка стоп-времени механизмов.
• Ежеквартально: аудит разметки, читаемость пиктограмм, яркость светильников на воротах.
• Журнал событий: кто открывал двери, какие аварии были, сколько ложных срабатываний — это помогает находить «слабые места».

Частые ошибки (и как их избежать)

1. Разметили, но не поставили барьеры → люди всё равно идут по кратчайшему пути. Ставьте перила/тумбы.
2. Одна кнопка E-STOP на всю линию → далеко бежать. Тросовые выключатели решают.
3. Световые завесы сбивают коробками → ставьте защитные дуги и выбирайте правильную высоту лучей.
4. На воротах нет единой логики сигналов → водитель путается. Делайте «зелёный только одной стороне».
5. Никаких данных → без журнала невозможно понять, где реально опасно. Фиксируйте инциденты и ложные срабатывания.

Пошаговый план внедрения

1. Обход с картой рисков: отметьте конвейеры, ворота, автоматические зоны и пути людей.
2. Быстрые победы за 2–4 недели: разметка, тумбы, дополнительные E-STOP, зеркала, настройка светофоров на доках.
3. Инженерные доработки за 1–3 месяца: ограждения, блокировки дверей, световые завесы/сканеры, док-локи.
4. Регламент и обучение: краткие инструкции на месте, расписание тестов, ответственное лицо по каждому участку.
5. Замер эффекта: число инцидентов, ложных срабатываний, время простоя. Корректируйте схему каждые 3–6 месяцев.

Итог

Безопасная зона — это не «лента с предупредительными табличками». Это продуманная комбинация ограждений, датчиков/сканеров, понятной разметки, логики остановки и привычек персонала. Начните с простых организационных мер и точечных инженерных решений: даже небольшие изменения у конвейеров, ворот и паллетайзеров резко снижают вероятность травм и простоев — а значит, повышают скорость и предсказуемость всей логистики.
