Позиционный выключатель TS 461-31Y

Код: 101058508
В наличии
Артикул (номер заказа)
101058508
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TS 461-31Y
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 2 кабельных ввода М 20 х 1,5
  • Металлический корпус
  • 118 x 155 x 64 мм (базовый компонент)
Характеристики
Данные для заказа
Артикул (номер заказа)
101058508
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TS 461-31Y
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Механические данные
Исполнительный элемент
Plunger
Механическая долговечность, минимум
10,000,000 Operations

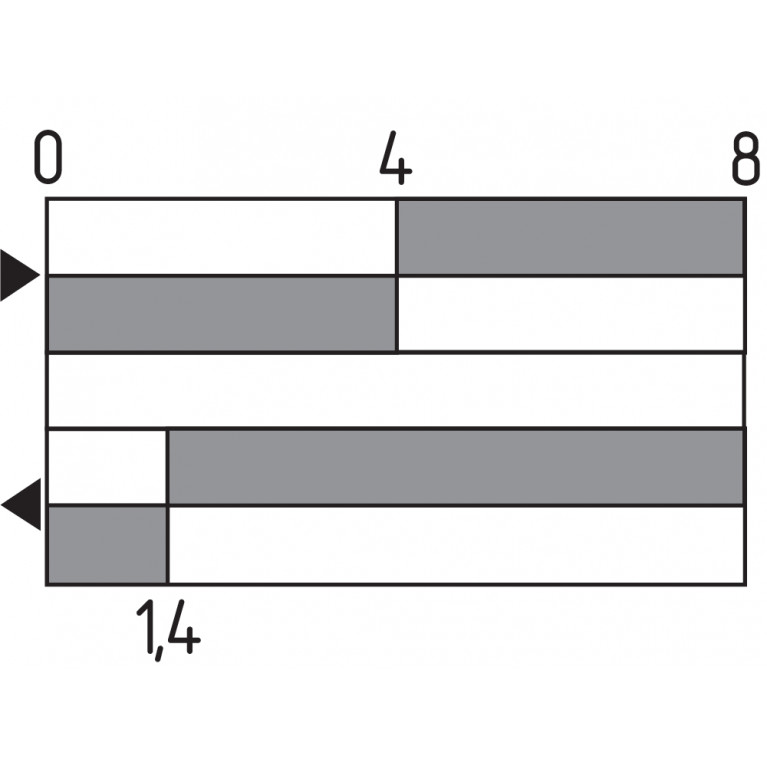

Открытие контакта
max. 2 x 6 mm
Примечание (скорость срабатывания)
Actuating speed with vertical actuating angle to switch axis
Рабочий угол
20 °
Скорость срабатывания, максимальная
1 m/s
Скорость срабатывания, минимальная
1 mm/min

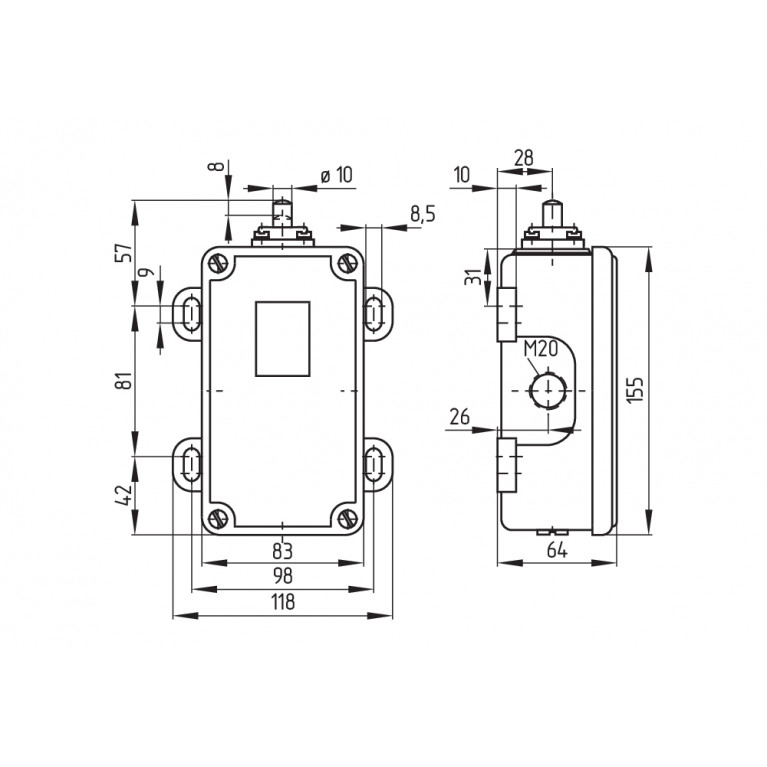

Механические данные – Размеры
Высота датчика
181 mm

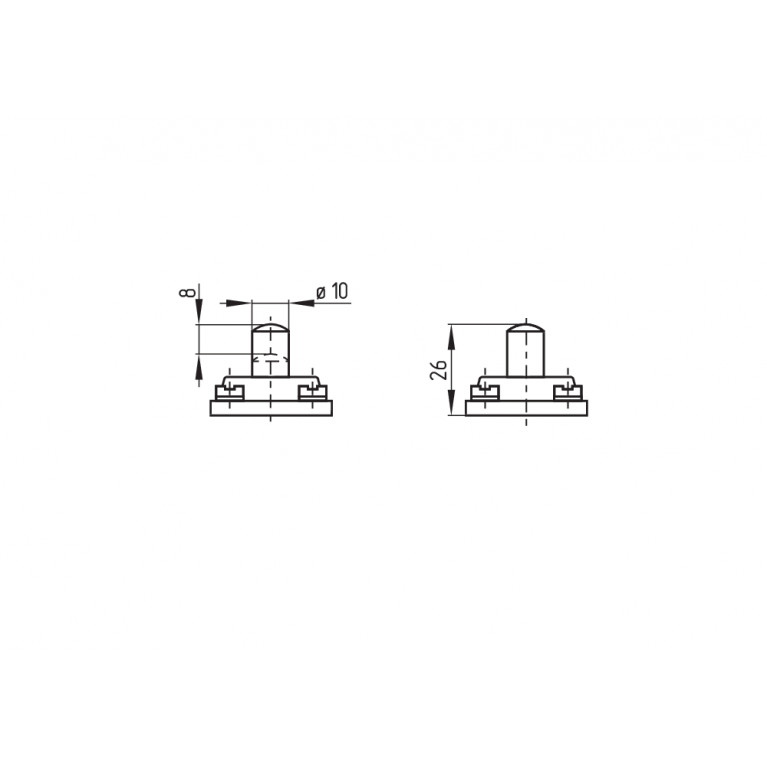

Диаметр плунжера
10 mm
Длина датчика
64 mm
Ширина датчика
118 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
1.5 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
2,100 g
Материал корпуса
Grey cast iron, galvanised
Материал покрытия корпуса
painted
Принцип работы
mechanical
Слайд-форма
Sphere
Стандарты
EN IEC 60947-5-1
Общие данные - Особенности
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
3
Примечание
Примечание (Общее)
Actuation from the side of the plunger should be avoided, since this reduces the mechanical life of the position switch.
Условия окружающей среды
Степень защиты
IP65
Температура окружающей среды
-30 ... +90 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
400 V
Электрические данные
Категория применения AC-15
4 A
Материал контактов, электрический
Silver
Переключающий элемент
NO contact / NC contact
Примечание (Переключающий элемент)
with double break
Принцип переключения
Slow action
Тепловой испытательный ток
16 A
