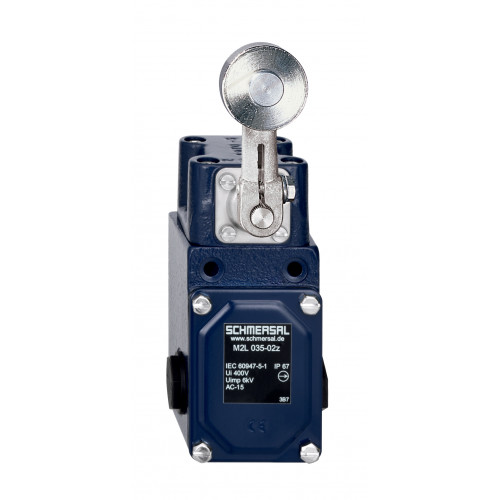

Позиционный выключатель M2L 035-11Z-M20

Код: 101161651
В наличии
EAN (европейский артикул)
4030661196244
Артикул (номер заказа)
101161651
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
M2L 035-11Z-M20
Цена: 50 289,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Металлический корпус

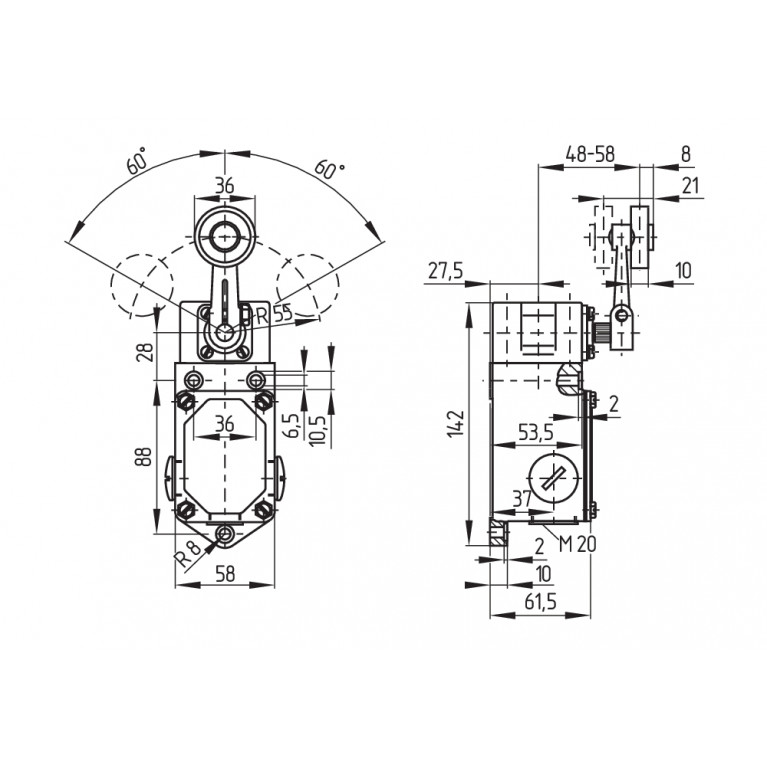

  • 58 мм х 142 мм х 61,5 мм (базовый компонент)
  • рабочий вал с шарикоподшипниками
  • 3 Кабельный ввод М 20 х 1,5
  • Класс защиты IP67
  • Головку привода можно перемещать с шагом 4 x 90°.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661196244
Артикул (номер заказа)
101161651
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
M2L 035-11Z-M20
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Механические данные

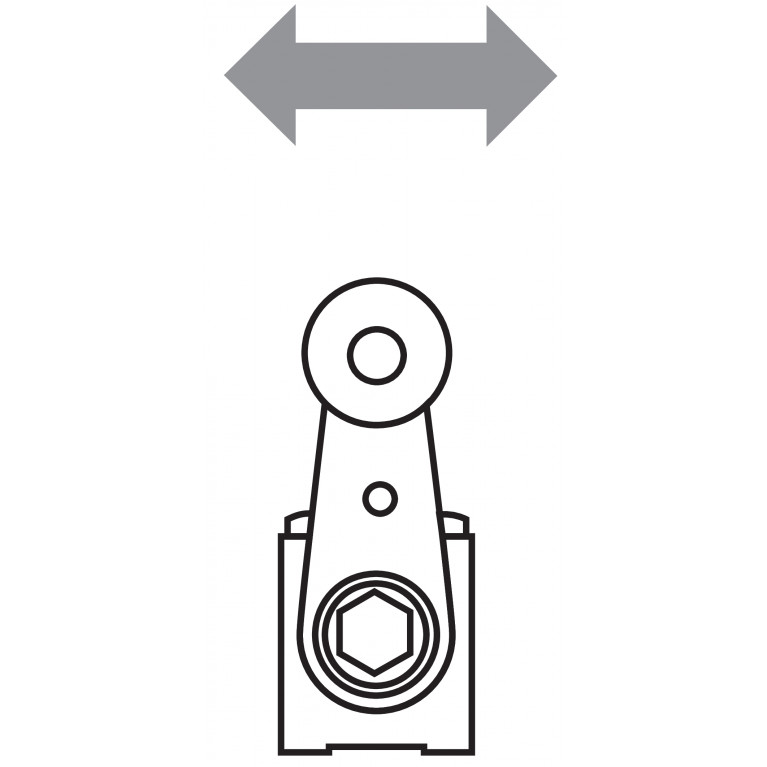

Исполнительный элемент
Roller lever
Материал ролика
Metal film
Механическая долговечность, минимум
5,000,000 Operations
Открытие контакта
2 x 1.2 mm
Примечание (скорость срабатывания)
Actuating speed with vertical actuating angle to switch axis
Скорость срабатывания, максимальная
1 m/s
Скорость срабатывания, минимальная
1 mm/min

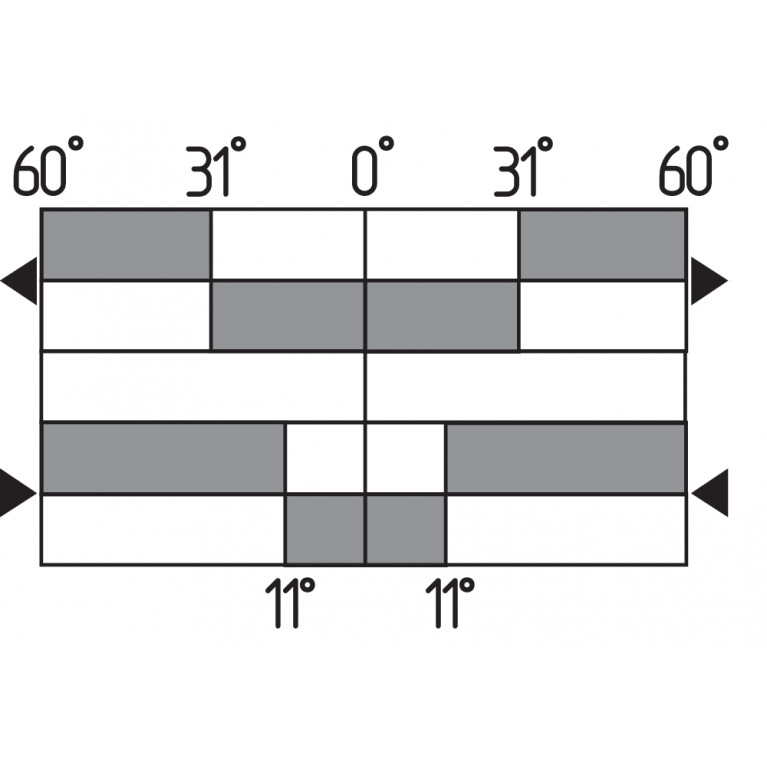

Угол срабатывания слева от оси переключателя
30 °
Угол срабатывания справа от оси переключателя
30 °
Механические данные – Размеры
Высота привода
73 mm
Диаметр Кастора
36 mm
Длина привода
21 mm
Ширина Кастора
8 mm
Ширина привода
36 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
1.5 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
1,715 g
Материал корпуса
Grey cast iron, galvanised
Материал покрытия корпуса
painted
Принцип работы
mechanical
Слайд-форма
Castor
Стандарты
EN IEC 60947-5-1
Общие данные - Особенности
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
1
Разрешения - Стандарты
Сертификаты
CCC
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-30 ... +90 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
400 V
Электрические данные
Время переключения, максимальное
40 ms
Категория применения AC-15
2.5 A
Материал контактов, электрический
Silver
Переключающий элемент
NO contact, NC contact
Примечание (Переключающий элемент)
galvanically separated contact bridges
Принцип переключения
Snap action
Продолжительность отскока, максимум
2.5 ms
Тепловой испытательный ток
10 A
Частота переключения
3,000 /h
