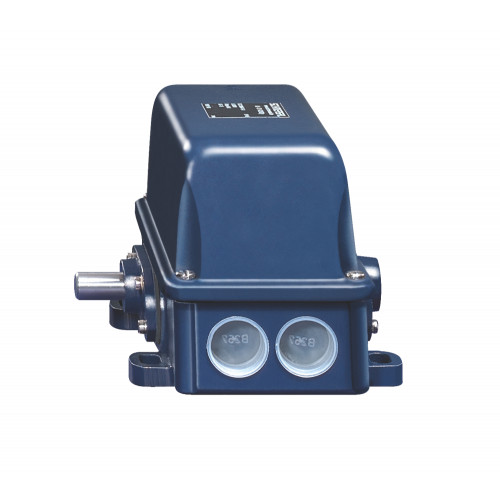

Позиционный выключатель MA 471-02/02Y

Код: 101061164
В наличии
EAN (европейский артикул)
4030661059228
Артикул (номер заказа)
101061164
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
MA 471-02/02Y
Цена: 95 031,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Металлический корпус
  • 4 или 6 контактов
  • 194 x 123 x 130 мм (базовый компонент)
  • 3 кабельных ввода М 25 х 1,5
  • Плавная регулировка положения рычага на 360°.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661059228
Артикул (номер заказа)
101061164
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
MA 471-02/02Y
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Механические данные

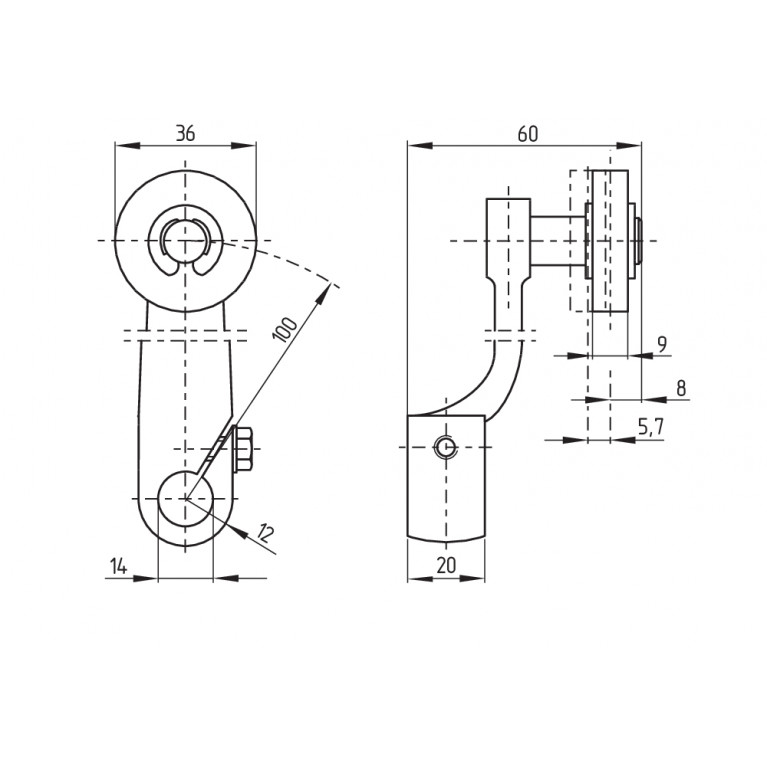

Исполнительный элемент
Roller lever
Материал ролика
Plastic
Механическая долговечность, минимум
30,000 Operations

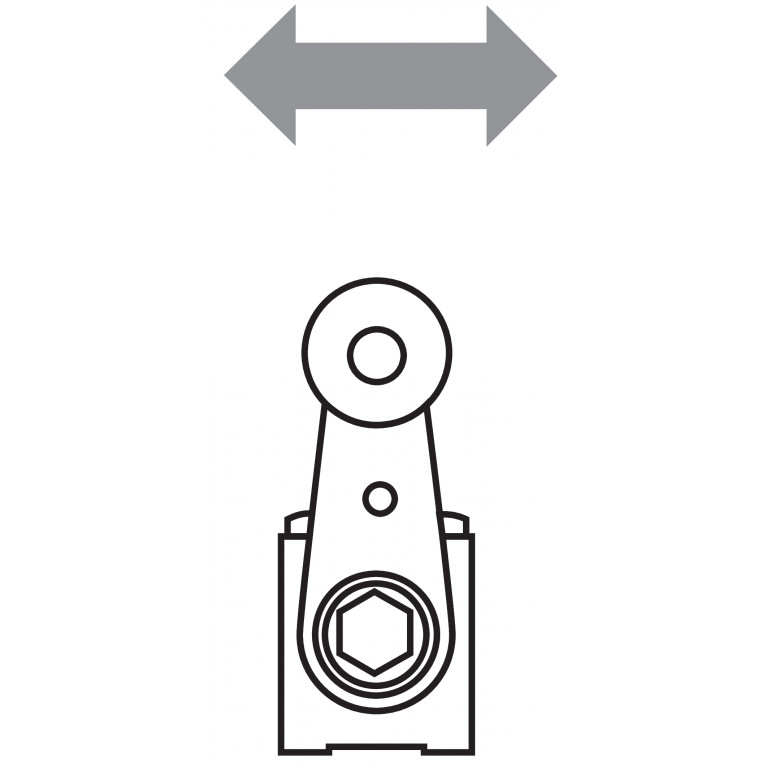

Направление срабатывания
each time 60° right-hand side and left-hand side rotation
Открытие контакта
2 x 4 mm
Примечание (скорость срабатывания)
Actuating speed with vertical actuating angle to switch axis
Скорость срабатывания, максимальная
3 m/s
Скорость срабатывания, минимальная
0.1 mm/min
Угол срабатывания слева от оси переключателя
30 °
Угол срабатывания справа от оси переключателя
30 °

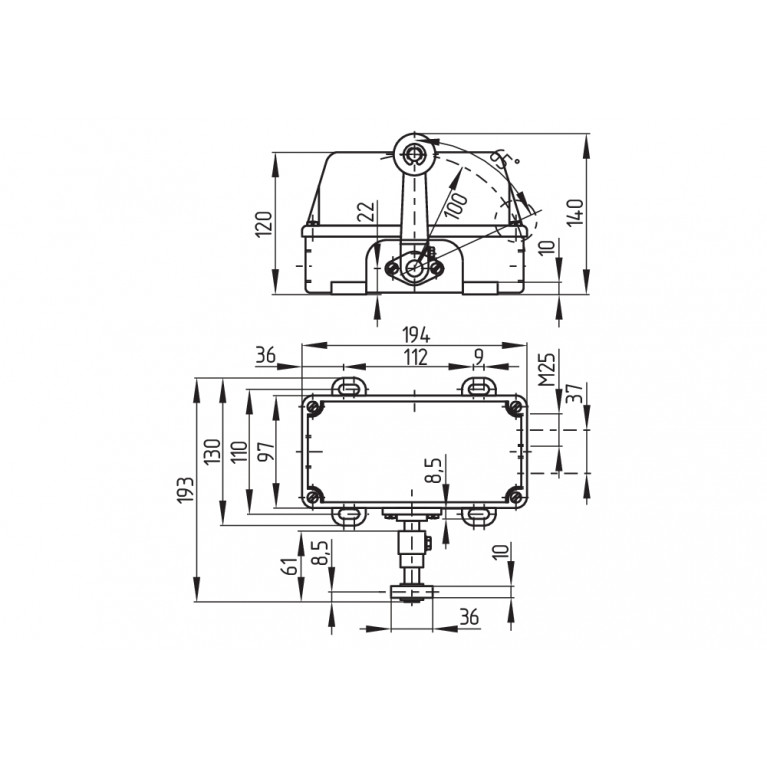

Механические данные – Размеры
Высота датчика
143 mm
Диаметр Кастора
36 mm
Длина датчика
190 mm
Ширина датчика
194 mm
Ширина Кастора
9 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
4 mm²
Сечение кабеля, минимальное
1.5 mm²
Сечение провода
11 AWG
Общие данные
Вес брутто
5,090 g
Материал корпуса
Grey cast iron, galvanised
Материал покрытия корпуса
painted
Принцип работы
mechanical
Слайд-форма
Castor
Стандарты
EN IEC 60947-5-1
Общие данные - Особенности
Номер НЗ, левый
2
Номер НЗ, правый
2
Разрешения - Стандарты
Сертификаты
cULusCCC
Условия окружающей среды
Степень защиты
IP65
Температура окружающей среды
-30 ... +90 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
10 A
Материал контактов, электрический
Silver
Переключающий элемент
Opener (NC)
Примечание (Переключающий элемент)
galvanically separated contact bridges
Принцип переключения
Snap action
Тепловой испытательный ток
25 A
Частота переключения
1,000 /h
