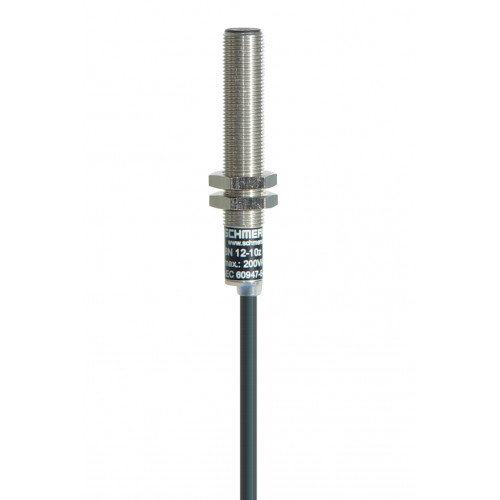

Магнитный датчик BN 12-10Z

Код: 101101263

В наличии

Рекомендация (привод)

BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Цена: 6 124,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Активация сбоку
С предварительно смонтированным кабелем
с магнитом смещения
Бесконтактный принцип
Долгая жизнь
Металлический корпус
Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
Исполнение Ø 10,7 мм
с центральным креплением

Характеристики

Аксессуар

Рекомендация (привод)

BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661335315

Артикул (номер заказа)

101101263

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 12-10Z

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

central with threated flange M12 x 1

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

lateral

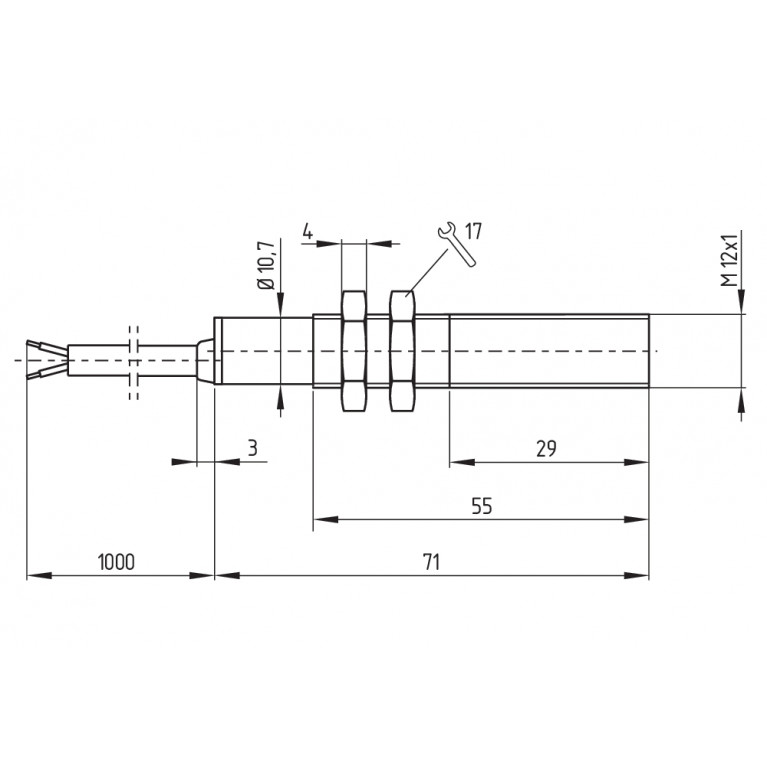

Механические данные – Размеры

Диаметр датчика

10.7 mm

Длина датчика

71 mm

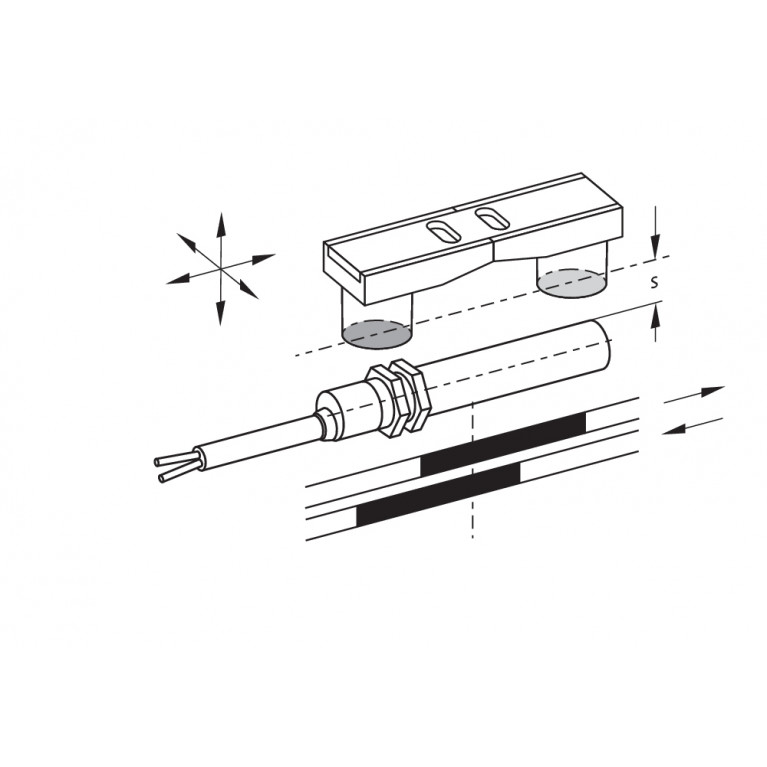

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 50 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

5 mm … 50 mmBP 10 = 5 mm2 x BP 10 = 17 mmBP 15 = 6 mm2 x BP 15 = 17 mm2 x BP 15/2 = 17 mmBP 34 = 15 ... 20 mmBP 20 = 20 mmBP 31 = 20 mmBP 11 = 20 mmBP 12 = 10 ... 30 mmBP 21 = 25 ... 50 mm

Точность повторения R

0.3 mm

Механические данные – техника подключения

Длина кабеля

1 m

Материал оболочки кабеля

LiYY

Прекращение действия

Cable

Сечение провода

23 AWG

Общие данные

Вес брутто

60 g

Материал корпуса

Metal film

Принцип работы

Magnetic drive

Тип корпуса

Cylinder, thread

Общие данные - Особенности

Количество нормально открытых (НО)

магнит смещения

Yes

Подходит для лифтов

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

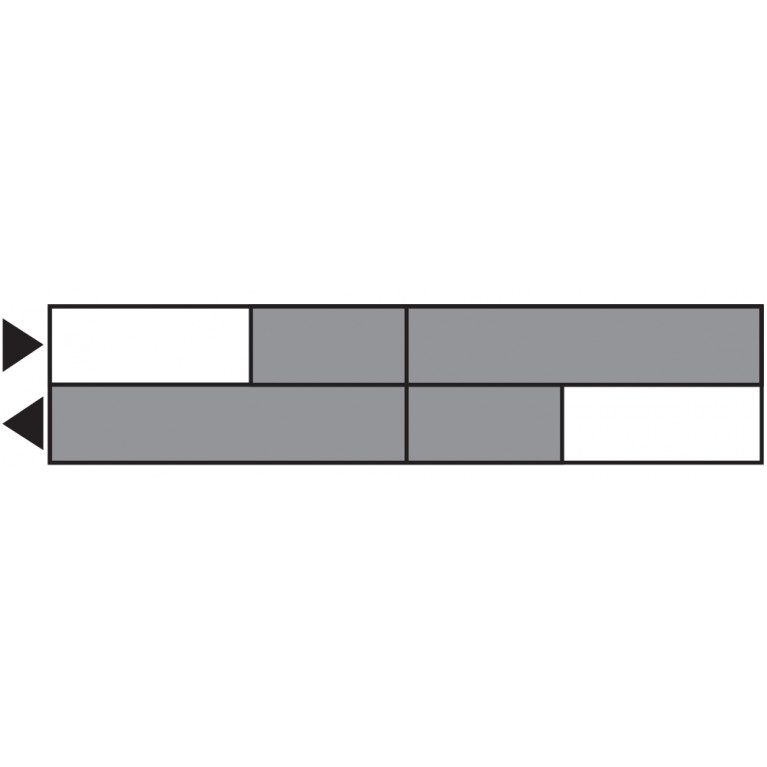

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N). This does not apply to the bistable contact.The switch is to be mounted on iron with a non-magnetic layer of at least 20 mm.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +70 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

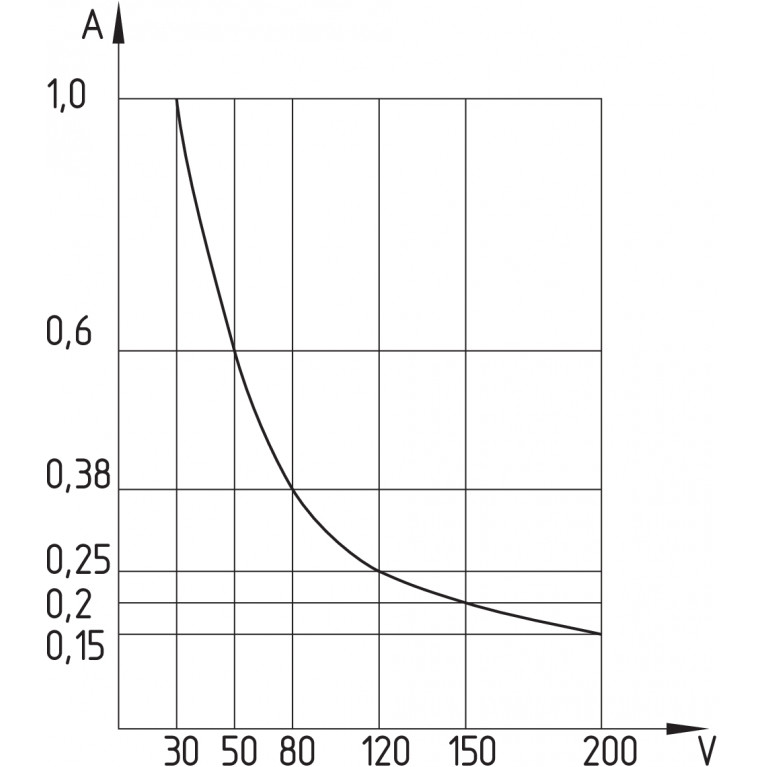

Электрические данные

Коммутационная способность, максимальная

30 VA

Коммутируемое напряжение, максимальное

200 VAC

Коммутируемый ток, максимальный

1 A

Переключающий элемент

Normally open contact (NO)

Продолжительность отскока, максимум

0.2 ms

Частота переключения, максимальная

300 Hz

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
