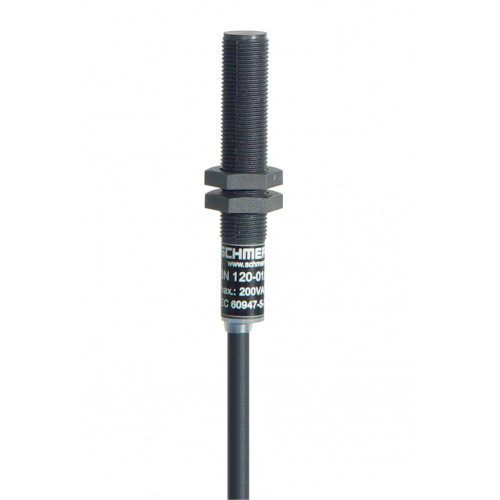

Магнитный датчик BN 120-RZ/V

Код: 101186844

В наличии

Рекомендация (привод)

2x BP 10BP 34BP 20BP 31BP 11BP 12BP 21BP 22 SBP 22 NBE 20

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 10BP 15BP 34

Цена: 5 351,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

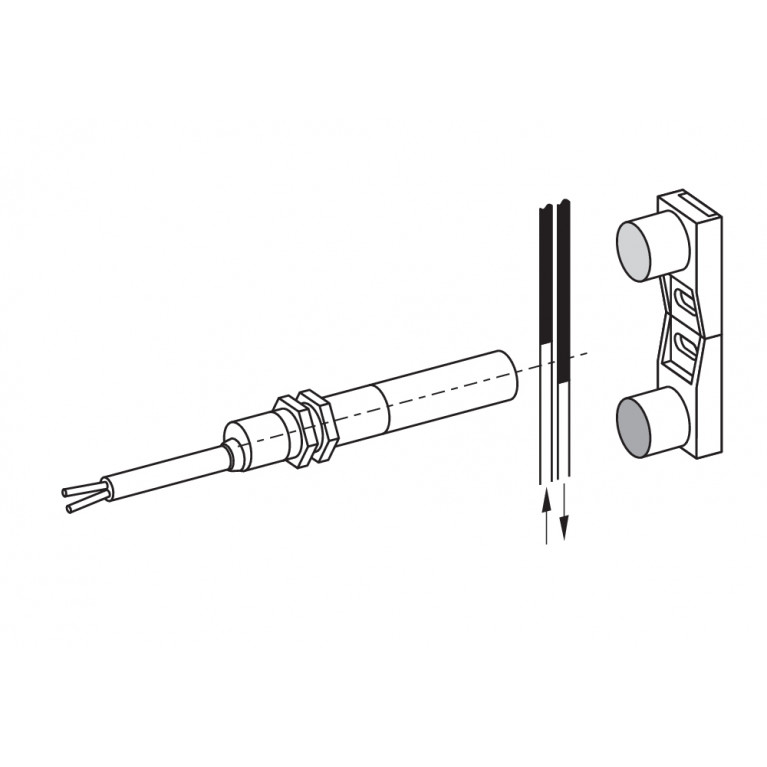

Активация спереди
с магнитом смещения
Бесконтактный принцип
Долгая жизнь
Корпус из термопластика
Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
Исполнение Ø 10,7 мм
с центральным креплением
С предварительно смонтированным кабелем

Характеристики

Аксессуар

Рекомендация (привод)

2x BP 10BP 34BP 20BP 31BP 11BP 12BP 21BP 22 SBP 22 NBE 20

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661335445

Артикул (номер заказа)

101186844

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 120-RZ/V

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

10,000,000 Operations

Момент затяжки гаек, не более

0.9 Nm

Монтаж

central with threated flange M12 x 1

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

front side

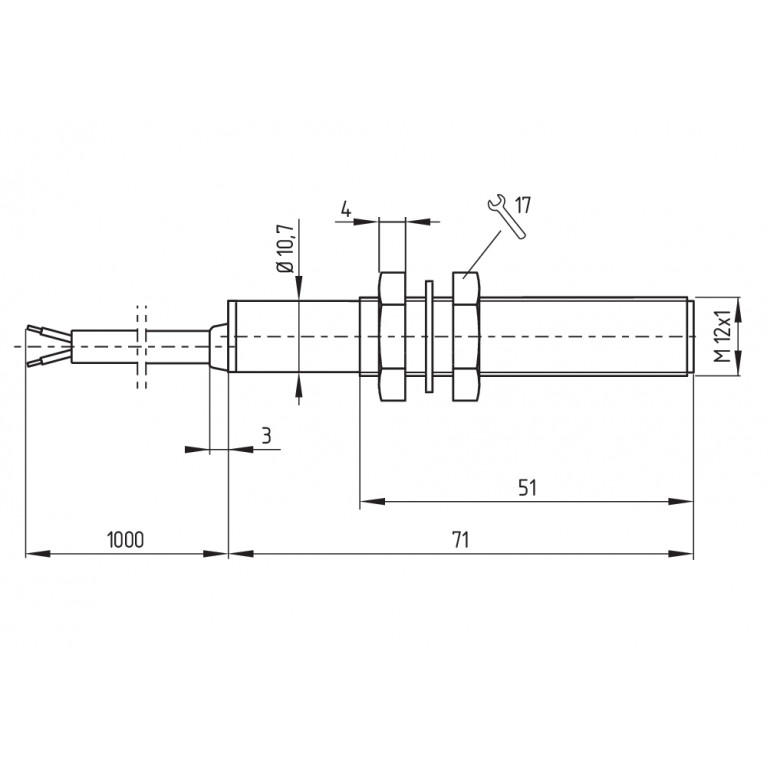

Механические данные – Размеры

Диаметр датчика

10.7 mm

Длина датчика

71 mm

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 45 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

3 mm … 45 mm2 x BP 10 = 3 mmBP 34 = 15 mmBP 20 = 10 mmBP 31 = 10 mmBP 11 = 15 mmBP 12 = 20 mmBP 21 = 45 mmBP 22 N = 35 mmBP 22 S = 35 mmBE 20 = 10 mm

Точность повторения R

0.3 mm

Механические данные – техника подключения

Длина кабеля

1 m

Материал оболочки кабеля

LiYY

Прекращение действия

Cable

Сечение провода

23 AWG

Общие данные

Вес брутто

79 g

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

Magnetic drive

Тип корпуса

Cylinder, thread

Общие данные - Особенности

Количество контактов Snap-In

магнит смещения

Yes

Подходит для лифтов

Yes

фиксация

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N). This does not apply to the bistable contact.The switch is to be mounted on iron with a non-magnetic layer of at least 20 mm.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +70 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Электрические данные

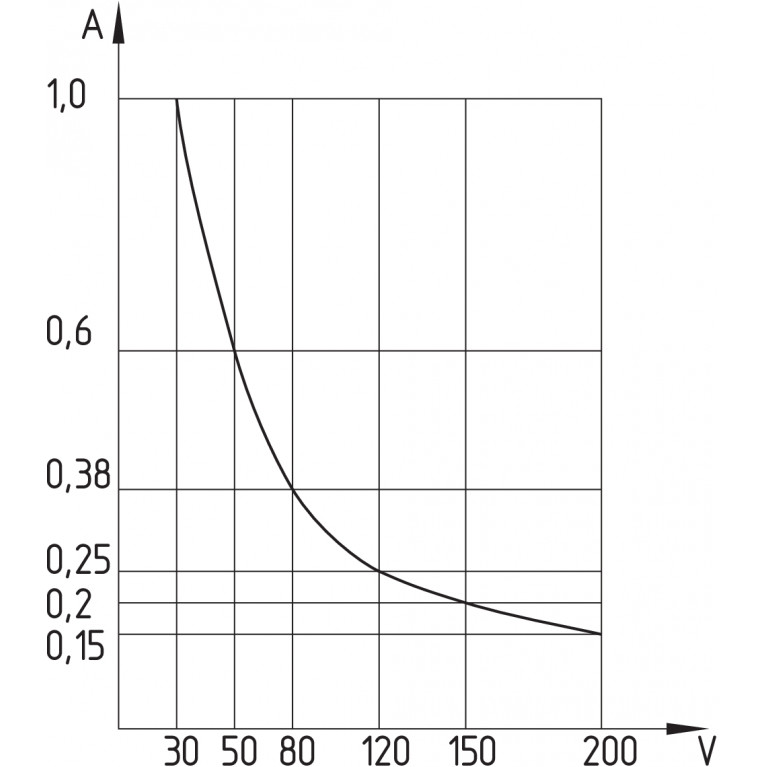

Коммутационная способность, максимальная

30 VA

Коммутируемое напряжение, максимальное

200 VAC

Коммутируемый ток, максимальный

1 A

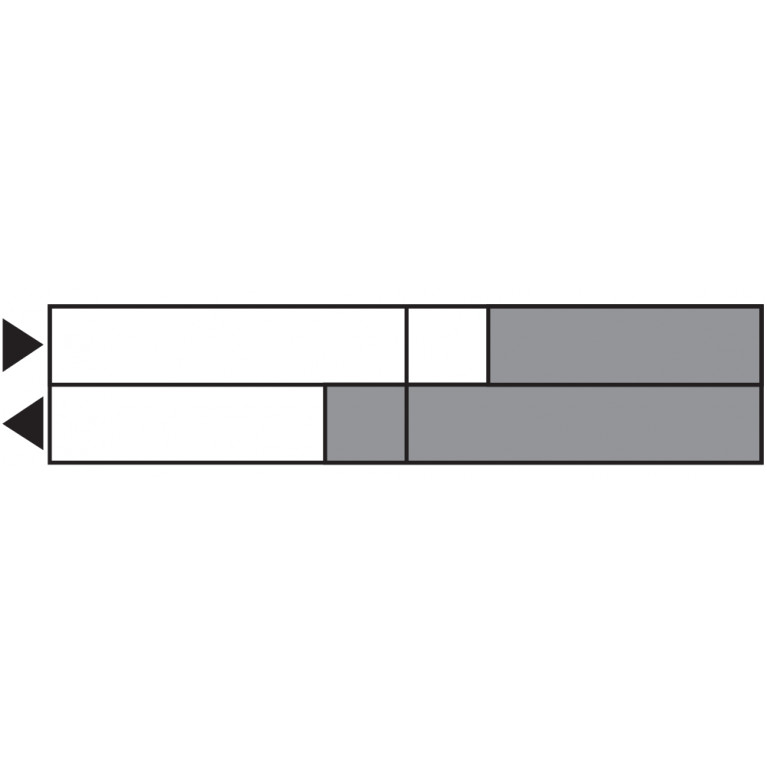

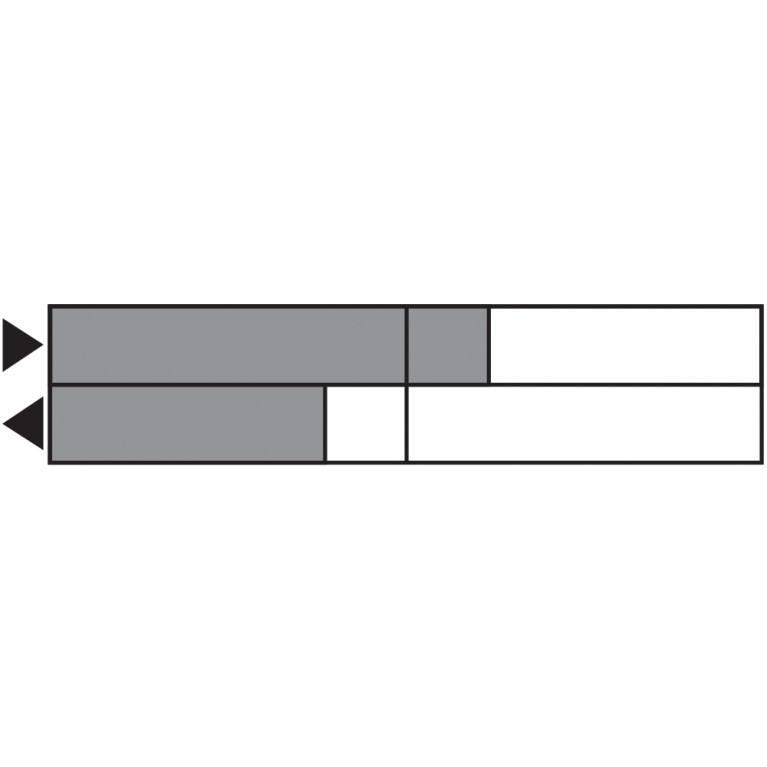

Переключающий элемент

bistable contact

Продолжительность отскока, максимум

0.2 ms

Частота переключения, максимальная

300 Hz

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
