Магнитный датчик BN 20-11Z-M16

Код: 101168014
В наличии
Рекомендация (привод)
2x BP 102x BP 15/2BP 20BP 31BP 11BP 12BP 21 NBE 20
Цена: 23 638,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 2 геркона
  • Бесконтактный принцип
  • Долгая жизнь
  • 104 мм х 52 мм х 47 мм
  • Алюминиевый корпус
  • Расстояние срабатывания до 50 мм в зависимости от исполнительного магнита и версии
  • Винтовое соединение
  • Высокая устойчивость к вибрации

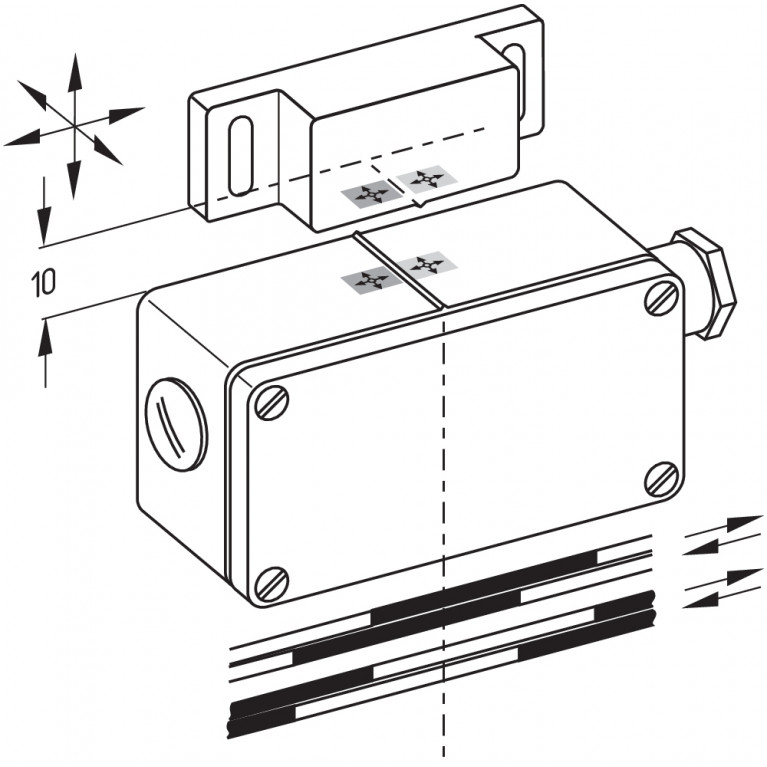

  • Доступно для активации спереди или сбоку.
Характеристики
Аксессуар
Рекомендация (привод)
2x BP 102x BP 15/2BP 20BP 31BP 11BP 12BP 21 NBE 20
Данные для заказа
EAN (европейский артикул)
4030661220161
Артикул (номер заказа)
101168014
Номер eCl@ss, версия 11.0
27-27-01-05
Номер eCl@ss, версия 9.0
27-27-01-05
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BN 20-11Z-M16
Механические данные
Активная область
lateral
Исполнительный элемент
Magnet
Механическая долговечность, минимум
1,000,000,000 Operations
Скорость срабатывания, максимальная
18 m/s
Срабатывающие панели
lateral

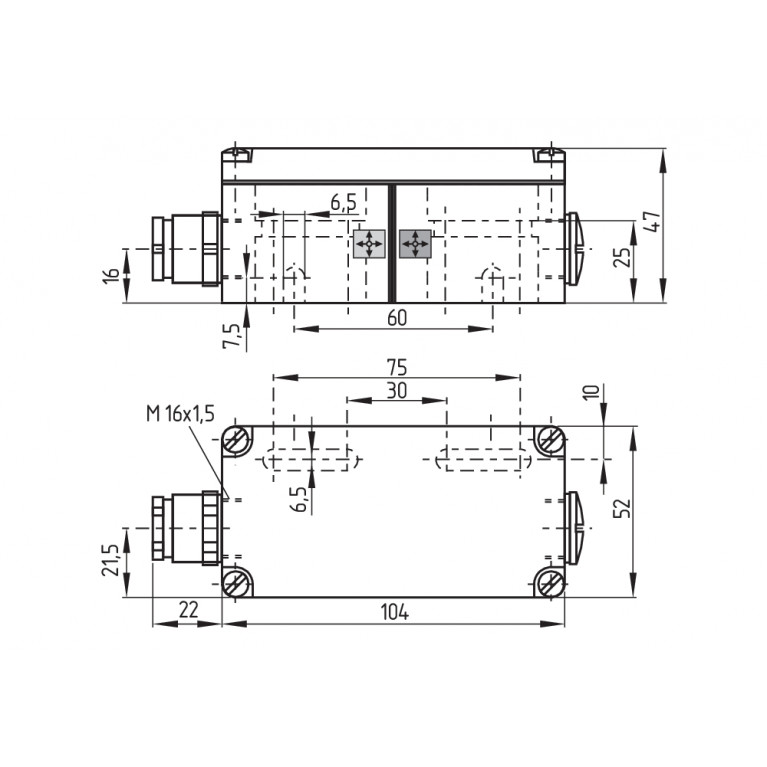

Механические данные – Размеры
Высота датчика
52 mm
Длина датчика
47 mm
Ширина датчика
104 mm
Механические данные – расстояния переключения согласно EN IEC 60
Примечание (Расстояние переключения Sn)
Actuating distance up to 45 mm depending on version and actuating magnet
Расстояние переключения Sn
BP 11 = 15 mm12 mm … 45 mm2 x BP 10 = 12 mm2 x BP 15/2 = 12 mmBP 20 = 15 mmBP 31 = 15 mmBP 12 = 25 mmBP 21N = 20 ... 45 mmBE 20 = 15 mm
Точность повторения R
0.3 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Общие данные
Активная область
Metal film
Вес брутто
297 g
Материал корпуса
Aluminium
Принцип работы
Magnetic drive
Стандарты
EN IEC 60947-5-1
Тип корпуса
rectangular
Общие данные - Особенности
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
1
магнит смещения
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N).
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-25 ... +90 °C
Устойчивость к вибрации
50 g, on sine wave oscillation
Электрические данные

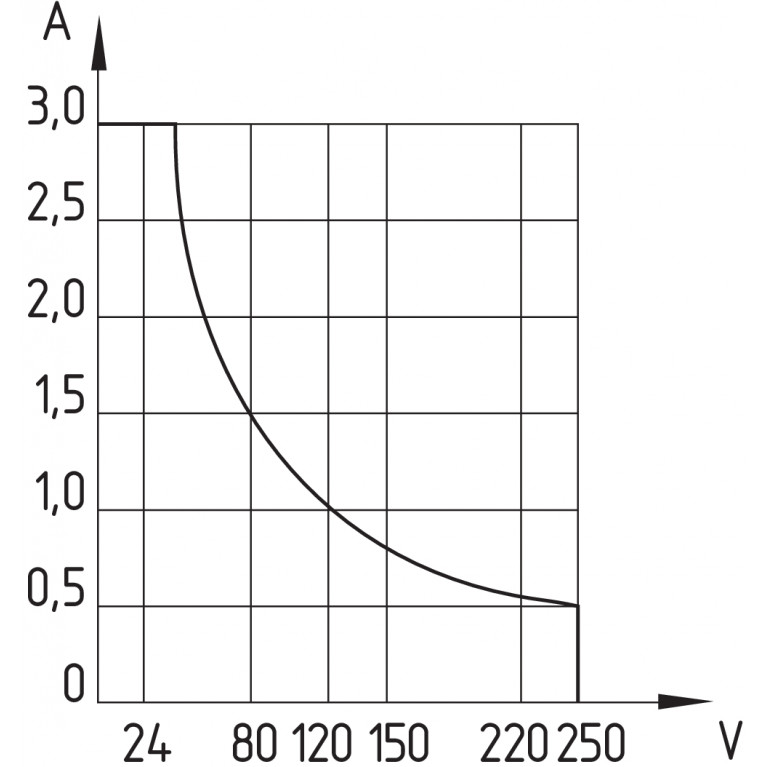

Коммутационная способность, максимальная
120 VA
Коммутируемое напряжение, максимальное
250 VAC
Коммутируемый ток, максимальный
3 A
Переключающий элемент
NO contact / NC contact
Продолжительность отскока, максимум
0.6 ms
Продолжительность отскока, минимум
0.3 ms
Частота переключения
1,080,000 /h
Электрические данные — цифровой выход
Конструкция элементов управления
Reed contacts
