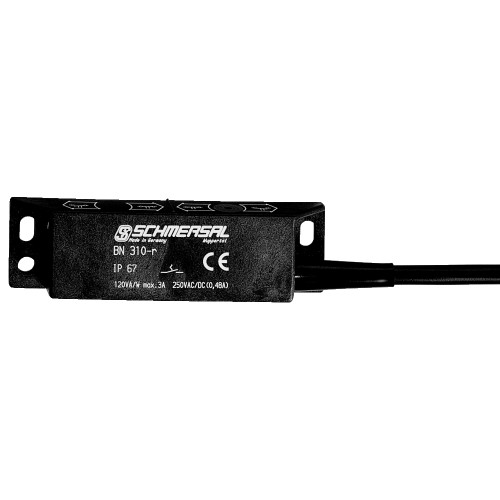

Магнитный датчик BN 310-01Z

Код: 101133844

В наличии

Рекомендация (привод)

BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21BE 20

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Цена: 5 779,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

1 Герконовые контакты
Бесконтактный принцип
Активация сбоку
Плоский дизайн
Рабочая поверхность и направление срабатывания отмечены символом переключателя.
88 мм х 25 мм х 13 мм
Корпус из термопластика
Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
2 геркона

Характеристики

Аксессуар

Рекомендация (привод)

BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21BE 20

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661059433

Артикул (номер заказа)

101133844

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 310-01Z

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

1,000,000,000 Operations

Монтаж

Enclosure with mounting slots

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

lateral

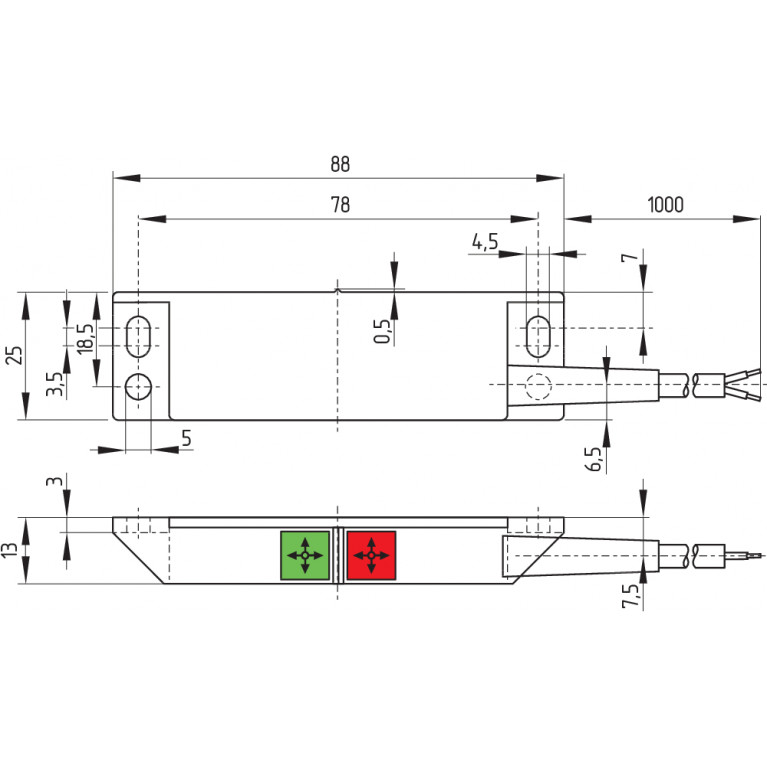

Механические данные – Размеры

Высота датчика

25 mm

Длина датчика

13 mm

Ширина датчика

88 mm

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 50 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

5 mm … 50 mmBP 10 = 5 mm2 x BP 10 = 17 mmBP 15 = 6 mm2 x BP 15 = 17 mm2 x BP 15/2 = 17 mmBP 20 = 20 mmBP 31 = 20 mmBP 12 = 10 ... 30 mmBP 34 = 5 ... 20 mmBP 11 = 8 ... 20 mmBP 21= 25 ... 50 mmBE 20 = 20 mm

Точность повторения R

0.3 mm

Механические данные – техника подключения

Длина кабеля

1 m

Материал оболочки кабеля

H03VV-F

Прекращение действия

Cable

Сечение провода

18 AWG

Общие данные

Вес брутто

75 g

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

Magnetic drive

Тип корпуса

rectangular

Общие данные - Особенности

Количество нормально закрытых (НЗ)

Подходит для лифтов

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

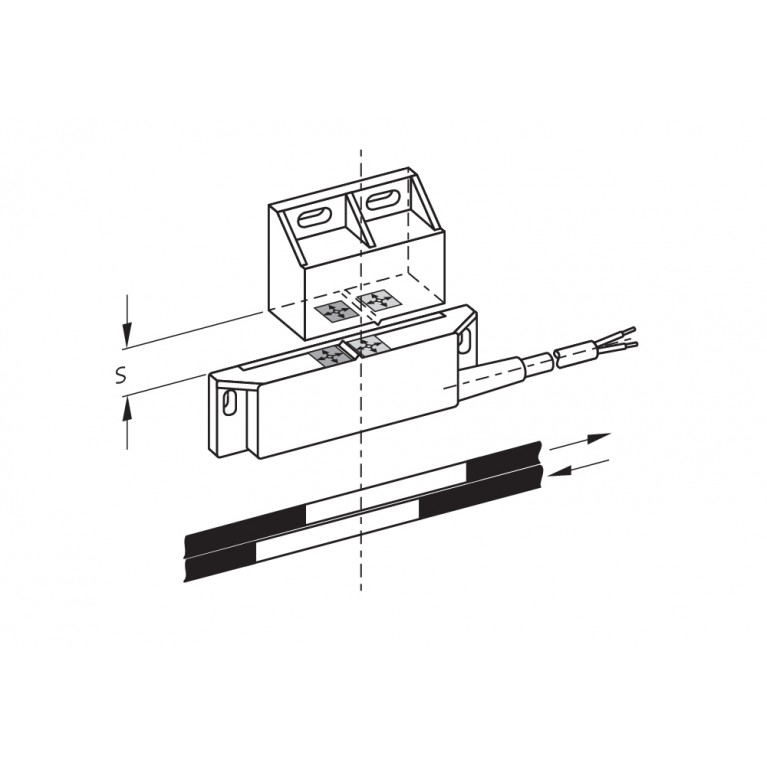

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N). This does not apply to the bistable contact.The switch is to be mounted on iron with a non-magnetic layer of at least 20 mm.

Разрешения - Стандарты

Сертификаты

cULus

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +75 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Электрические данные

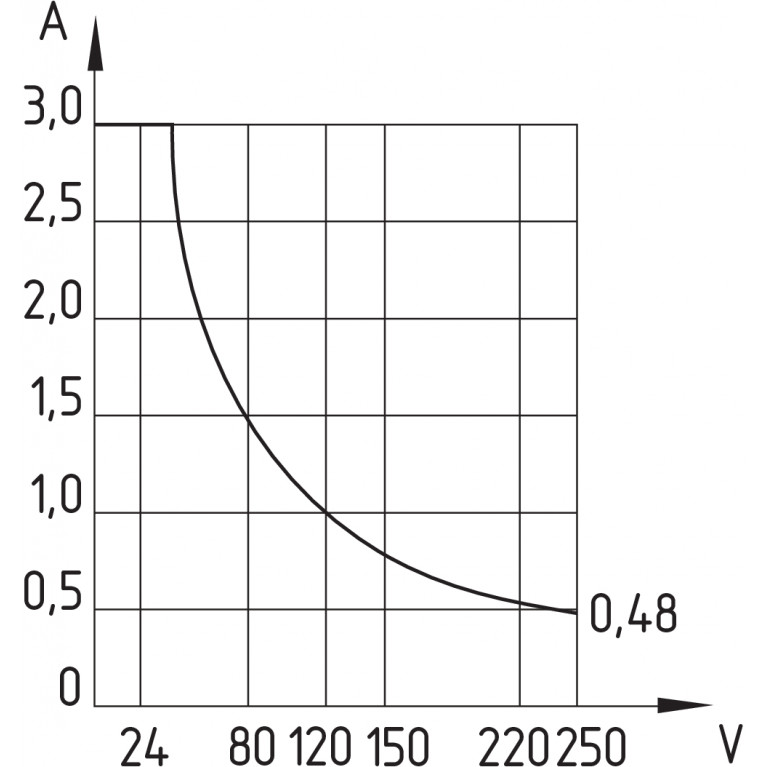

Коммутационная способность, максимальная

120 VA

Коммутируемое напряжение, максимальное

250 VDC

Коммутируемый ток, максимальный

3 A

Переключающий элемент

Opener (NC)

Продолжительность отскока, максимум

0.6 ms

Продолжительность отскока, минимум

0.3 ms

Частота переключения, максимальная

300 Hz

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
