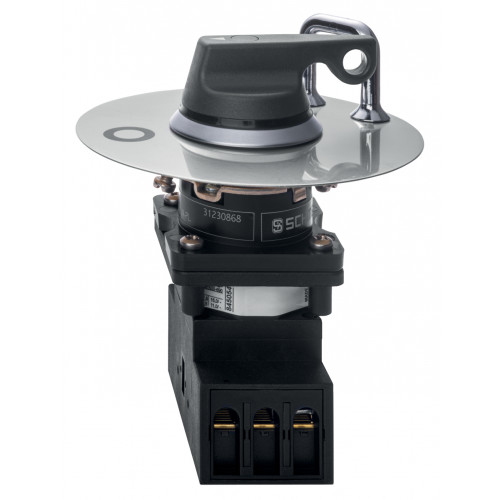

Переключатель NHS40/O.VA-PL.

Код: 101192596
В наличии
EAN (европейский артикул)
4030661602561
Артикул (номер заказа)
101192596
Номер eCl@ss, версия 11.0
27-37-14-03
Номер eCl@ss, версия 12.0
27-37-14-03
Номер eCl@ss, версия 9.0
27-37-14-03
Номер ETIM, версия 6.0
EC000216
Номер ETIM, версия 7.0
EC000216
Описание типа продукта
NHS40/O.VA-PL.
Цена: 19 895,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Главные выключатели 16А - 63А
  • гигиенический дизайн
  • Класс защиты IP69K
  • Монтажное отверстие 22,3 мм
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661602561
Артикул (номер заказа)
101192596
Номер eCl@ss, версия 11.0
27-37-14-03
Номер eCl@ss, версия 12.0
27-37-14-03
Номер eCl@ss, версия 9.0
27-37-14-03
Номер ETIM, версия 6.0
EC000216
Номер ETIM, версия 7.0
EC000216
Описание типа продукта
NHS40/O.VA-PL.
Другие данные
Примечание (приложения)
Main switch with black toggleDisconnect Switch, Product line H200, Type series H233, 3 pole ON-OFF switch, Front mounting switch
Механические данные
Механическая долговечность, минимум
100,000 Operations
Момент затяжки винта
0.6 Nm
Монтаж
Screws
Монтажное положение главных контактов
Положение фиксации
right
Разблокировка
Rotating unlatcher
Угол переключения, правый
90 °
Механические данные – Размеры
Высота
29 mm
Высота установки
32 mm
Диаметр переднего кольца
44.5 mm
Диаметр ручки
39 mm
диаметры исполнительных головок
45 mm
Длина
72 mm
Длина * Ширина * Высота
Diameter Ø: 49 mm
Длина ручки
52 mm
Монтажная глубина
85 mm
Монтажный диаметр
22.3 mm
Примечание
Diameter backing plate 100 mm
Примечание (Монтажная высота)
Height in front of the front panel.
Примечание (Монтажная глубина)
Depth behind front panel including switching block
Толщина лицевой панели, максимальная
6 mm
Толщина лицевой панели, не менее
1.5 mm
Механические данные – техника подключения
Момент затяжки зажимов
2.5 Nm
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
10 mm², rigid6 mm², flexible
Сечение кабеля, минимальное
1 mm², rigid0.75 mm², flexible
Сечение провода
8 AWG
Общие данные
Версии
Main switches 40A
Вес брутто
550 g
Дизайн
Large marking plate
Материал идентификационной этикетки
Stainless steel (V4A)
Материал кронштейна
Stainless steel (V4A)
Материал монтажной пластины
Stainless steel (V4A)
Материал операторов
Plastic
Материал переднего кольца
ABS, chrome-plated
Переключать
long
Стандарты
EN IEC 60947-5-1EN IEC 60204-1DIN EN 1672-2ANSI/UL 60947-1ANSI/UL 60947-4-1A
Тип уплотнения
MembraneLip gaskets
Условия установки (механические)
arbitrarily
Цвет идентификационной таблички
Silver
Цвет кронштейна
Silver
Цвет переднего кольца
Silver
Цвет сильфона
Black
Цвет элемента «Контакт»
Black
Цвет элемента управления
Black
Общие данные - Особенности
Количество положений переключателя
1
Полностью изолированный
Yes
фиксация
Yes
Объем поставки
Примечание (комплект поставки, количество и тип)
without mounting plate,d, if applicable, with backing plate
Разрешения - Стандарты
Сертификаты
BGcULus
Условия окружающей среды
Сопротивление шоку
50 g
Степень защиты
IP67IP69
Температура окружающей среды
+0 ... +80 °C
Устойчивость к вибрациям
10 - 150 Hz (0.5 mm / 5 g)
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Электрические данные
3
Количество основных контактов
Коммутационная способность, АС-23
15,000 W
Коммутационная способность, АС-3
11,000 W
Номинальное рабочее напряжение
690 VAC
Принцип переключения
Slow action
Тепловой испытательный ток
40 A
Требуемый номинальный ток короткого замыкания
15,000 A
