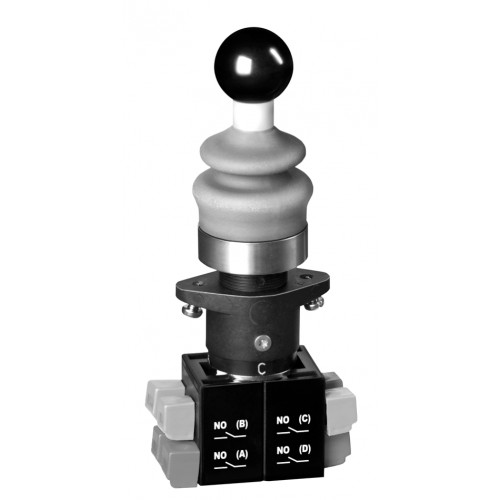

Джойстик MKTB32

Код: 101005828
В наличии
EAN (европейский артикул)
4030661488448
Артикул (номер заказа)
101005828
Номер eCl@ss, версия 11.0
27-37-14-04
Номер eCl@ss, версия 12.0
27-37-14-04
Номер eCl@ss, версия 9.0
27-37-14-04
Номер ETIM, версия 6.0
EC000632
Номер ETIM, версия 7.0
EC000632
Описание типа продукта
MKTB32
Цена: 17 213,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • без запорной втулки
  • 4 контакта
  • Монтажная глубина 104 мм
  • 2 положения переключателя
  • Монтажное отверстие 22,3 мм
  • Монтаж Гайка с накаткой
  • толщина лицевой панели до 6 мм
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661488448
Артикул (номер заказа)
101005828
Номер eCl@ss, версия 11.0
27-37-14-04
Номер eCl@ss, версия 12.0
27-37-14-04
Номер eCl@ss, версия 9.0
27-37-14-04
Номер ETIM, версия 6.0
EC000632
Номер ETIM, версия 7.0
EC000632
Описание типа продукта
MKTB32
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Монтаж
Knurled nut
Положение фиксации
leftright
Усилие срабатывания, ок.
11 N
Механические данные – Размеры
Диаметр для установки согласно EN 60947-1
22.3 + 0.4 mm

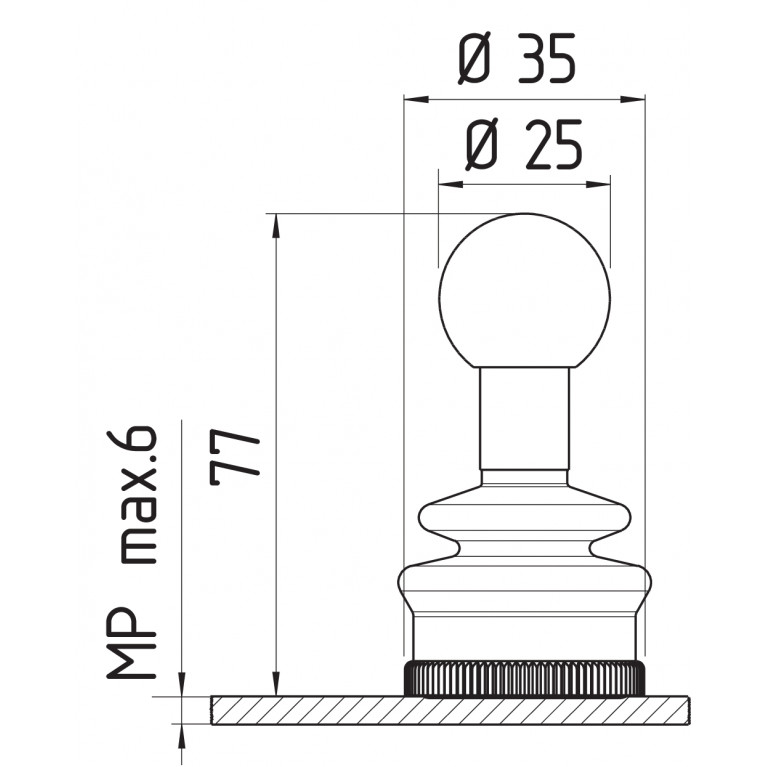

Длина привода
77 mm

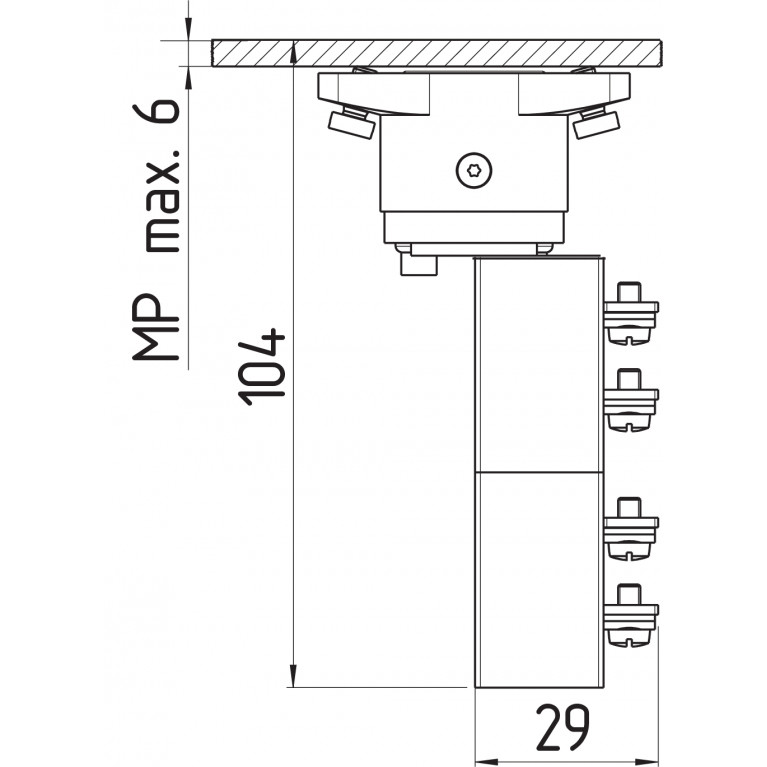

Монтажная глубина
104 mm
Монтажный диаметр
22.3 mm
Расстояние
80 x 80 mm
Толщина лицевой панели, максимальная
6 mm
Толщина лицевой панели, не менее
1.5 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.5 mm²
Общие данные
Вес брутто
150 g
Материал переднего кольца
Aluminium - anodised
Материал сильфона
Rubber
Стандарты
EN IEC 60947-5-1EN IEC 60947-1
Толщина материала уплотнительного сильфона
1 mm
Условия установки (механические)
arbitrarily
Цвет переднего кольца
Silver
Цвет сильфона
Black
Общие данные - Особенности
Внешние приложения
Yes
Возврат в нулевое положение
Yes
Возможно зондирование
Yes
Количество вспомогательных контактов
4
Количество направлений
2
Количество нормально открытых (НО) в каждом направлении
2
Количество положений переключателя
2
Количество ступеней переключения
2
Контактные перемычки с гальванической развязкой
Yes
Примечание
Примечание (положение переключателя)
Position A, B
Разрешения - Стандарты
Сертификаты
cURus
Условия окружающей среды
Сопротивление шоку
110 g / 4 ms - 30 g / 18 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +80 °C
Устойчивость к вибрациям
10 … 200 Hz, with 20 g
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
400 V
Степень загрязнения
3
Электрические данные
Категория применения AC-15
8 A
Категория применения DC-13
5 A
Переключающий элемент
2 NO contacts / 2 NO contacts
Принцип переключения
Slow action
Тепловой испытательный ток
10 A
Частота переключения
1,200 /h
