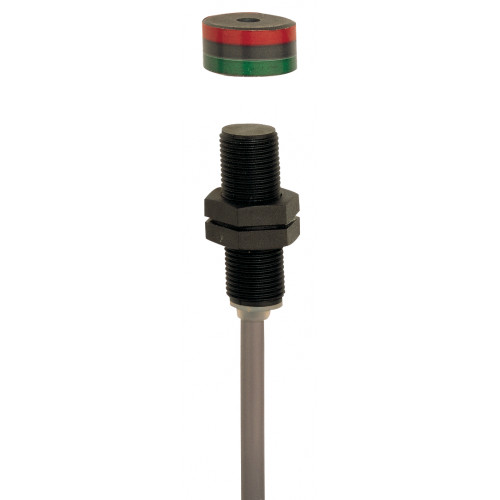

Магнитный датчик EX-BNS 120-02Z-3G/D 5,0M

Код: 101213462
В наличии
Рекомендация (привод)
BP 10BP 8BP 6BP 15 SS
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Цена: 9 171,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Взрывозащита для зон 2 и 22 ATEX
  • Корпус из термопластика
  • Ø М12
  • Особенно большое расстояние переключения
  • Нечувствительность к поперечному смещению
  • Подходит для пищевой промышленности только в сочетании с BP 15 SS.
  • отсутствие механического износа
Характеристики
Аксессуар
Рекомендация (привод)
BP 10BP 8BP 6BP 15 SS
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T6 Gc XD II 3D Ex tc IIIC T80°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661396231
Артикул (номер заказа)
101213462
Номер eCl@ss, версия 11.0
27-27-24-02
Номер eCl@ss, версия 9.0
27-27-24-02
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
EX-BNS 120-02Z-3G/D 5,0M
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
25,000,000 Operations
Механические данные
Активная область
front side

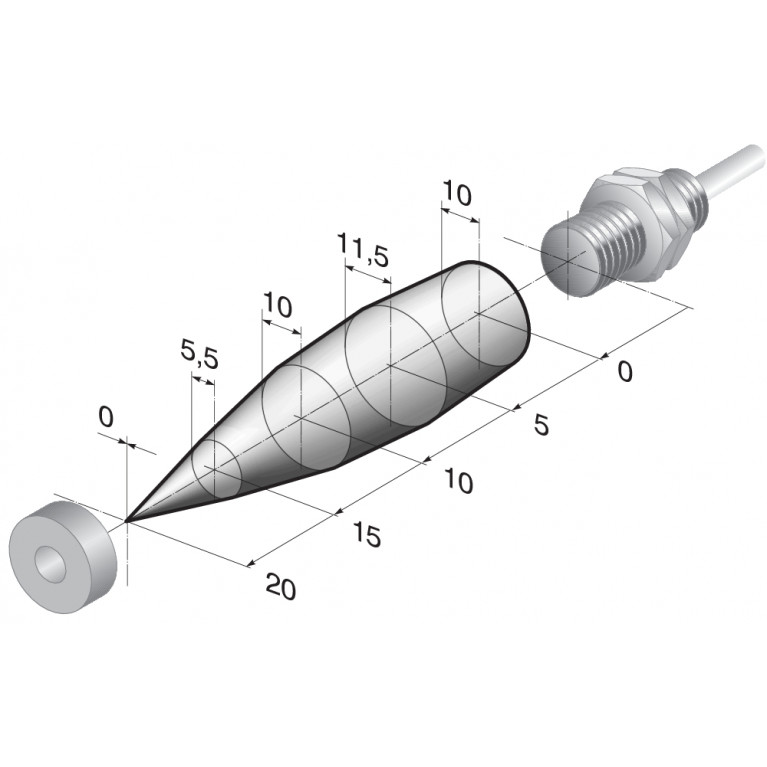

Дистанционное переключение привода
Actuating magnet BP 6, Sao: 10 mmActuating magnet BP 8, Sao: 10 mmActuating magnet BP 8, Sar: 22 mmActuating magnet BP 10, Sao: 20 mmActuating magnet BP 10, Sar: 32 mmActuating magnet BP 15 SS, Sao: 20 mmActuating magnet BP 15 SS, Sar: 32 mm
Исполнительный элемент
Magnet
Направление движения
Head-on to the active surface
Энергия удара, не более
2 J

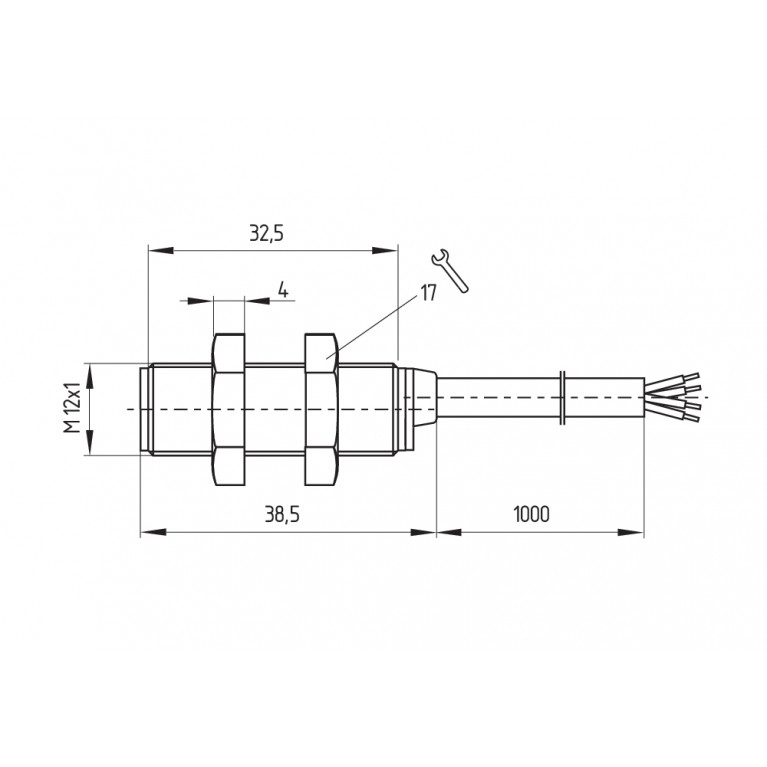

Механические данные – Размеры
ISO-резьба датчика
M12
Длина датчика
38.5 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
10 mm20 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
22 mm32 mm
Механические данные – техника подключения
Длина кабеля
5 m
Материал оболочки кабеля
PVC
Прекращение действия
Cable
Сечение провода
23 AWG
Общие данные
Вес брутто
200 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Стандарты
EN IEC 60947-5-3
Тип корпуса
Cylinder, thread
Условия установки (механические)
quasi-flush
Общие данные - Особенности
Количество контактов безопасности
2
Количество нормально закрытых (НЗ)
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Contact symbols shown for the closed condition of the guard device.The safety sensor must be mounted in such a way that actuation with another magnet is impossible (concealed mounting according to EN ISO 14119)
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные
Коммутационная способность, максимальная
3 W
Коммутируемое напряжение, максимальное
100 VDC
Коммутируемый ток, максимальный
0.25 A
Частота переключения, максимальная
5 Hz
