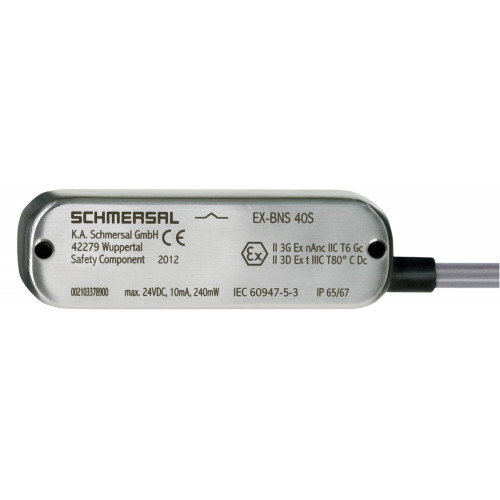

Магнитный датчик EX-BNS 40S-12Z

Код: 103002167
В наличии
Рекомендация (привод)
BPS 40S-2BPS 40S-1-CBPS 40S-2-C
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Цена: 22 201,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Взрывозащита для зон 2 и 22 ATEX
  • Корпус из нержавеющей стали
  • 88 мм х 27 мм х 14,5 мм
  • Возможен скрытый монтаж
  • Нечувствительность к поперечному смещению
  • отсутствие механического износа
  • Подходит для пищевой промышленности
  • Кабельное соединение, подходящее для пищевой промышленности
Характеристики
Аксессуар
Рекомендация (привод)
BPS 40S-2BPS 40S-1-CBPS 40S-2-C
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nA nC IIC T6 GcD II 3D Ex tc IIIC T80°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661428413
Артикул (номер заказа)
103002167
Номер eCl@ss, версия 11.0
27-27-24-02
Номер eCl@ss, версия 9.0
27-27-24-02
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
EX-BNS 40S-12Z
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D- Значение Нормально закрытый контакт/Нормально открытый кон
25,000,000 Operations
Механические данные
Активная область
lateral
Исполнительный элемент
Magnet
Направление движения
Head-on to the active surface
Энергия удара, не более
7 J

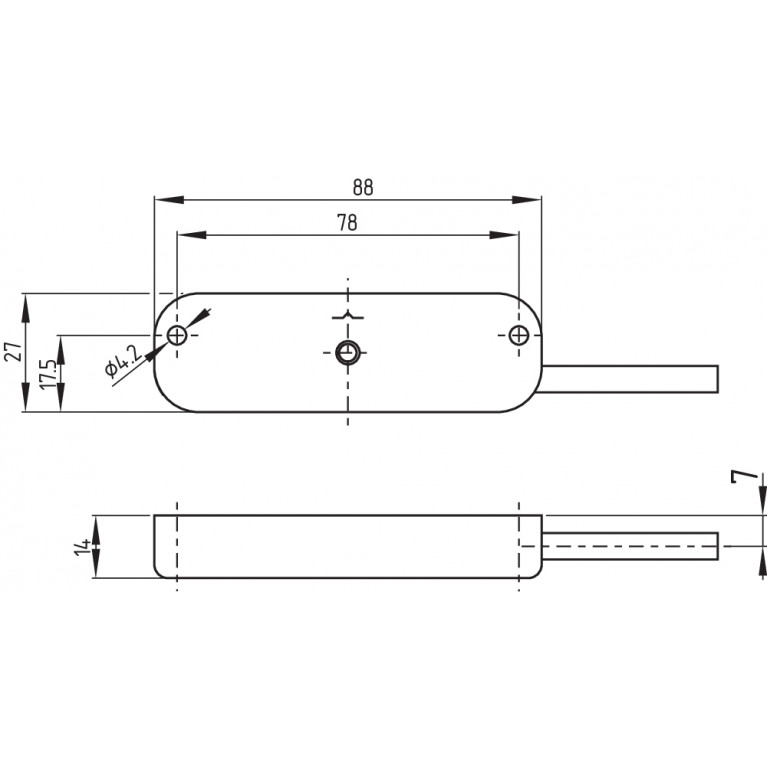

Механические данные – Размеры
Высота датчика
27 mm
Длина датчика
14.5 mm
Ширина датчика
88 mm

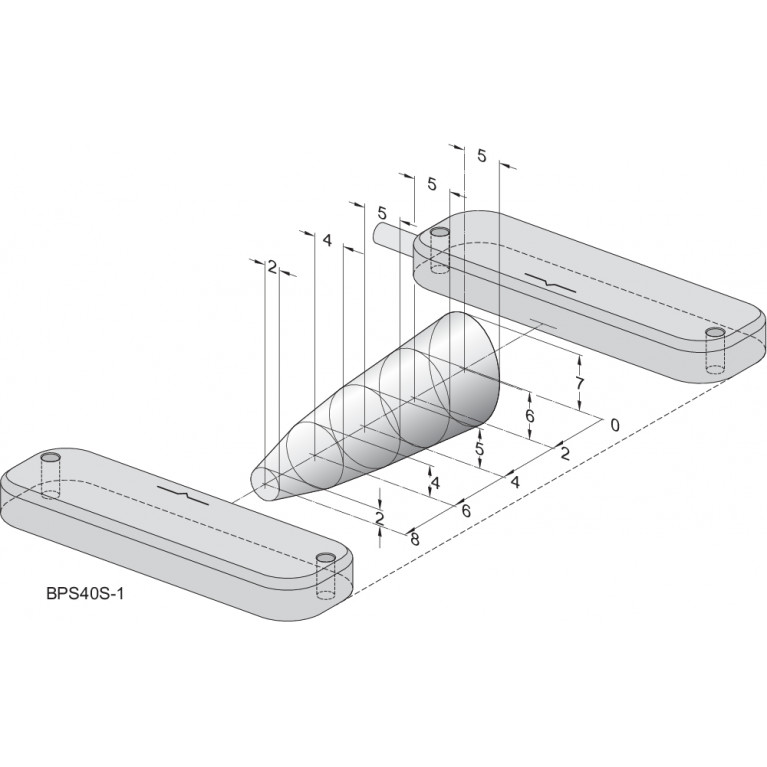

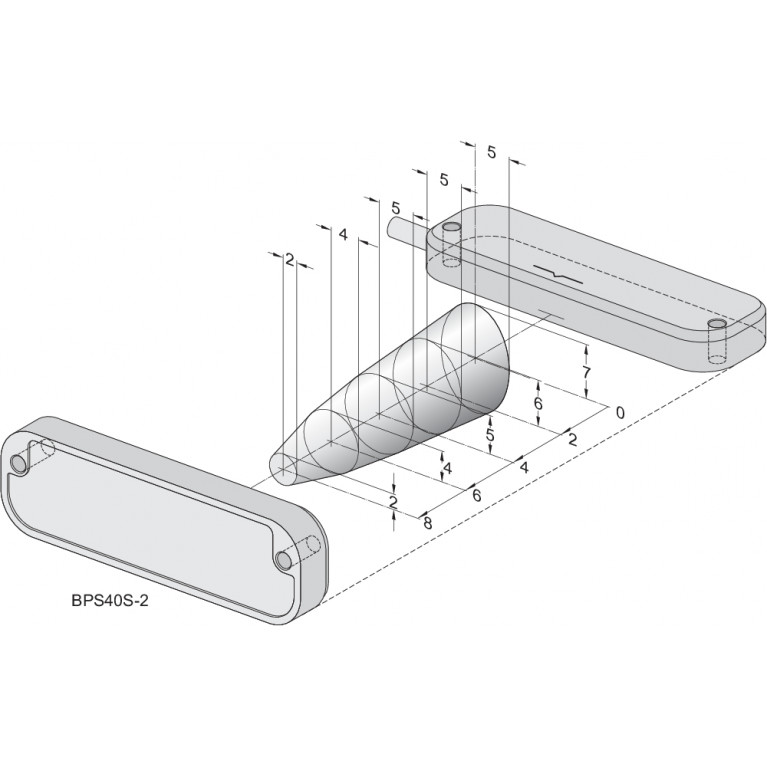

Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
8 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
18 mm
Механические данные – техника подключения
Длина кабеля
1 m
Материал оболочки кабеля
LiYY
Прекращение действия
Cable
Сечение провода
23 AWG
Общие данные
Вес брутто
200 g
Материал корпуса
Stainless steel (V4A)
Стандарты
BG-GS-ET-14EN IEC 60947-5-3
Тип корпуса
Block
Условия установки (механические)
not flush
Общие данные - Особенности
Блок оценки предварительных условий
Yes
Кодирование
Yes
Количество нормально закрытых (НЗ)
2
Количество нормально открытых (НО)
1
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.

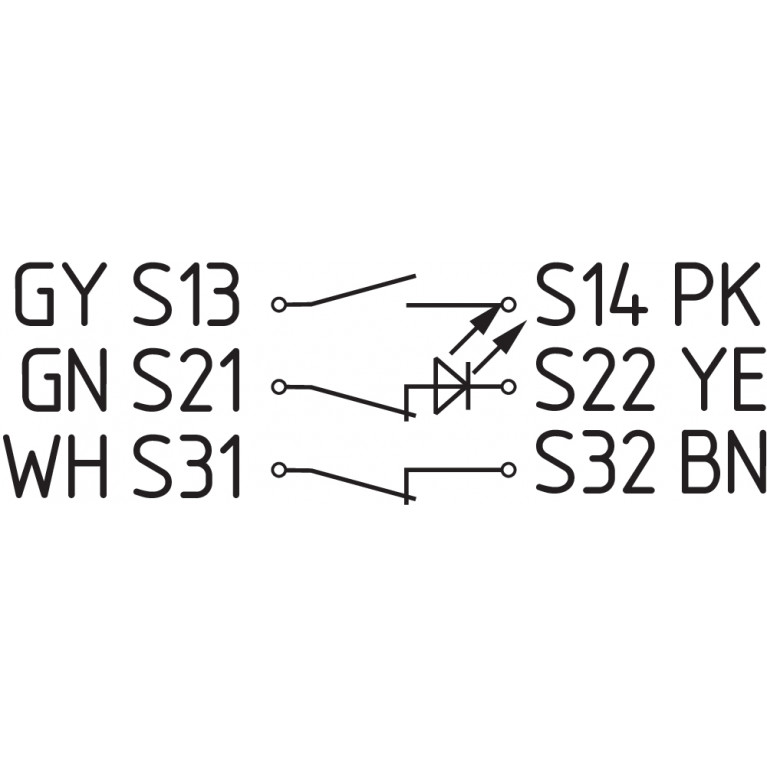

Пример подключения
Примечание (Схема подключения)
Contact S21-S22 must be integrated in the safety circuit.
Примечание
Примечание (Общее)
Contact symbols shown for the closed condition of the guard device.The contact configuration for versions with or without LED is identical.
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-20 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+80 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные
Коммутационная способность, максимальная
3 W
Коммутируемое напряжение, максимальное
24 VDC
Коммутируемый ток, максимальный
0.25 A
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
5 Hz
Электрические данные — цифровой выход
Конструкция элементов управления
Miscellaneous, Reed contacts
