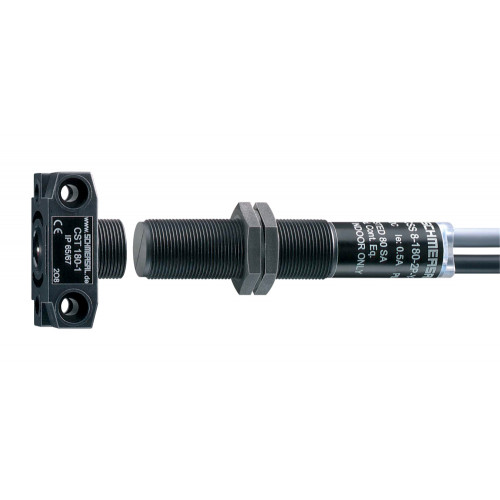

EX-CSS 8-180-2P+D-M-L-3G/D-10M

Код: 103011483
В наличии
Рекомендация (привод)
CST 180-1CST 180-2
Цена: 48 479,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Предварительно смонтированный кабель, 7-полюсный
  • Удобная диагностика с помощью светодиодного индикатора датчика и электронного сигнального выхода.
  • Корпус из термопластика
  • Электронная бесконтактная кодированная система
  • Ø М18
  • Возможно несогласованное срабатывание
  • Высокая точность повторения точек переключения
  • Макс. длина сенсорной цепи 200 м
  • Раннее предупреждение при работе вблизи предела диапазона гистериса датчика

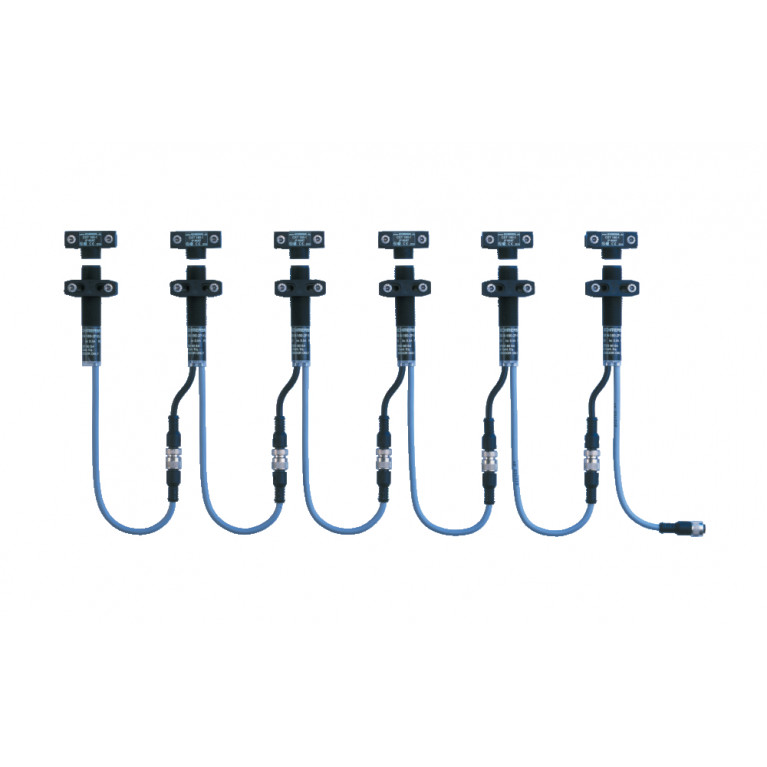

  • Последовательное подключение 16 датчиков с самоконтролем
  • 2 выхода безопасности PNP с защитой от короткого замыкания
  • Взрывозащита для зон 2 и 22 ATEX
Характеристики
Аксессуар
Рекомендация (привод)
CST 180-1CST 180-2
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nA IIB T6 Gc XD II 3G Ex nA IIC T6 Gc XD II 3D Ex tc IIIC T70°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661478425
Артикул (номер заказа)
103011483
Номер eCl@ss, версия 11.0
27-27-24-01
Номер eCl@ss, версия 9.0
27-27-24-01
Номер ETIM, версия 6.0
EC002714
Номер ETIM, версия 7.0
EC002714
Описание типа продукта
EX-CSS 8-180-2P+D-M-L-3G/D-10M
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Multi-coloured LED: Green, Red, Yellow
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
2.50 x 10⁻⁹ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Момент затяжки гаек, не более
3 Nm
Энергия удара, не более
2 J

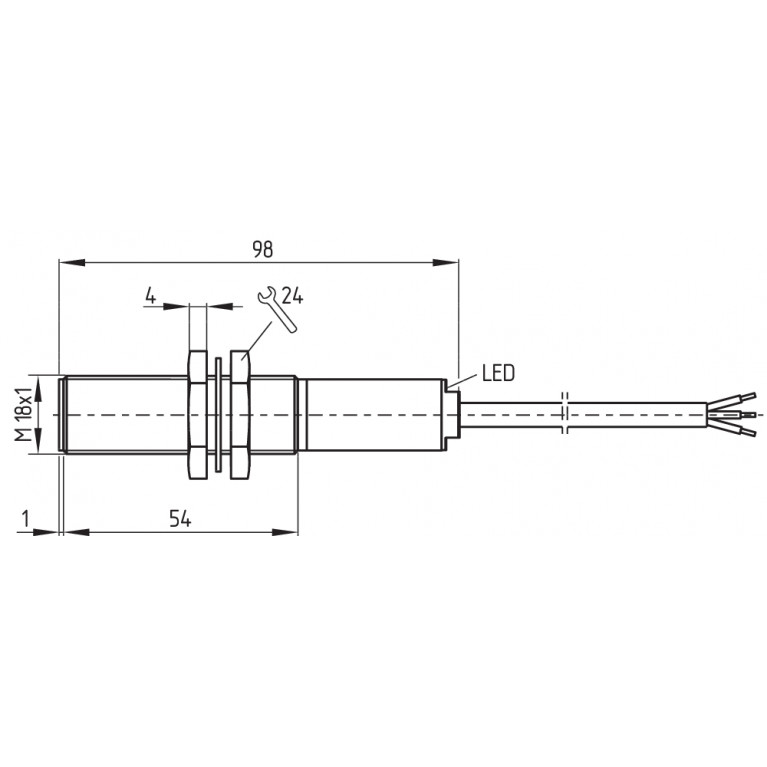

Механические данные – Размеры
ISO-резьба датчика
M18
Длина датчика
92 mm
ширина по плоскостям
24 BK

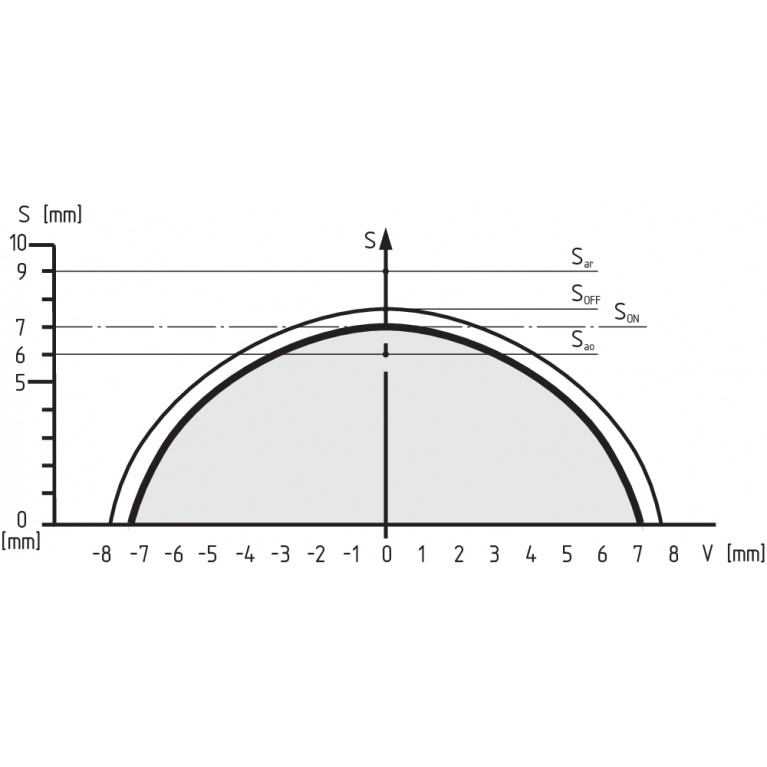

Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
7 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
10 mm
Гистерезис (дистанция переключения), максимум
0.7 mm
Расстояние переключения, типичное
8 mm
Точность повторения R
0.2 mm
Механические данные – техника подключения
Длина кабеля
10 m
Прекращение действия
Cable
Сечение провода
23 AWG
Терминальный разъем, выход
7-pole

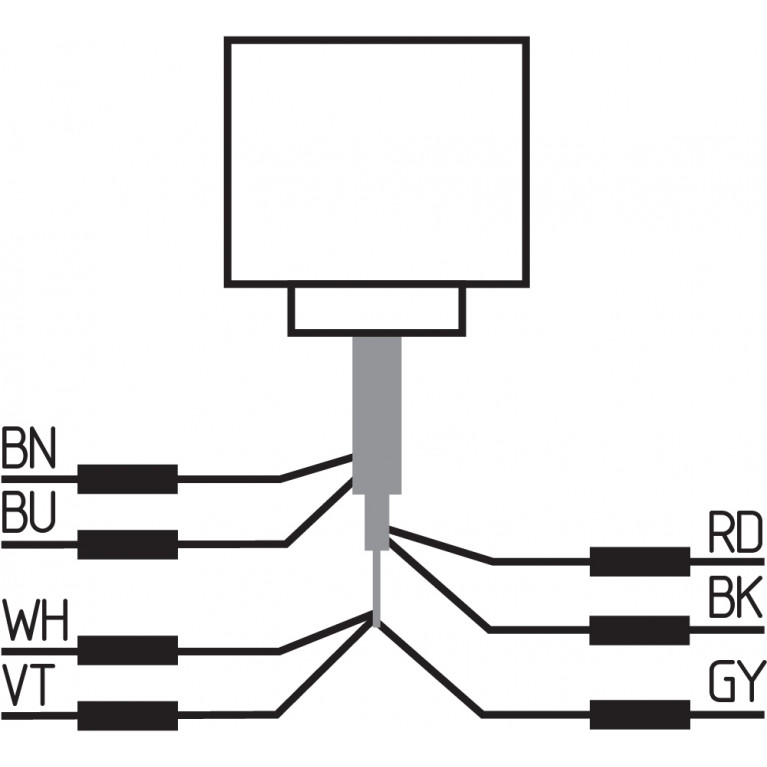

Назначение выводов
ПИН-код 1
A1 Ue Brown
ПИН-код 2
Y2 Safety output 2red
ПИН-код 3
A2 GND Blue
ПИН-код 4
Y1 Safety output 1 Black
ПИН-код 5
X1 Safety input 1 violet
ПИН-код 6
X2 Safety input 2 White
ПИН-код 7
Signalling output Grey
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
533 g
Время реакции, максимальное
30 ms
Материал гаек
Glass-fibre, reinforced thermoplastic
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
inductive
Продолжительность риска, максимальная
30 ms
Тип корпуса
Cylinder, thread
Топология датчика
Sensor for series wiring
Условия установки (механические)
not flush
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество последовательных подключений датчиков
16
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Комплект поставки монтажного материала
2x nuts M18 x 1
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Series-wiring of sensors: 16 safety sensors can be switched in series with self-monitoring. In this case, the dual-channel output of a sensor is switched to/inserted into the input of the next sensor. This does not affect the category 4 in accordance with EN ISO 13849-1.The voltage drop over a long sensor chain should be taken into account when planning cable routing.Operating voltage, cross-section and length of the cable, temperature, number of sensors connected, but also the input load of the control monitor all affect the voltage drop over the sensor chain.
Условия окружающей среды
Класс защиты
II
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +40 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Категория применения DC-12
24 VDC / 0.05 A
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
1,000 mA500 mA
Ток питания холостого хода I0, типовой
50 mA
Частота переключения, ок.
3 Hz
Электрические данные — диагностические выходы
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
4 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровой выход
Конструкция элементов управления
p-type
Электрические данные — цифровые выходы безопасности
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.5 A
Ток, категория применения DC-13
0.5 A
