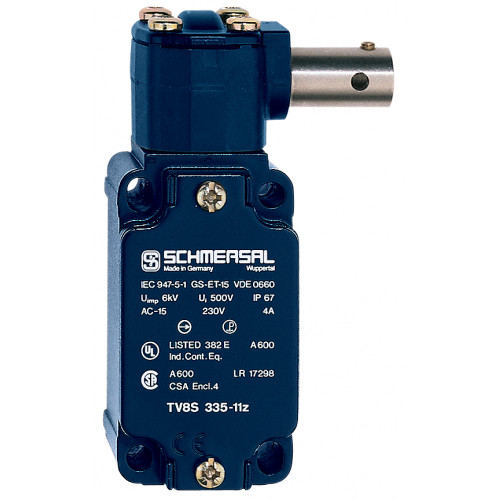

EX-TV10S 335-11Z-3D

Код: 101193005
В наличии
Взрывозащита: нормативы
EN IEC 60079-0EN 60079-31
Категория взрывозащиты
3D
Обозначение взрывозащиты
D II 3D Ex tc IIIC T90°C Dc X
Цена: 14 931,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 1 кабельный ввод M 20 x 1,5
  • Взрывоопасная зона 22
  • Металлический корпус
  • Вал привода можно поворачивать на 360°.
  • Головки привода можно перемещать на 4 x 90°.
  • 40,5 мм х 107 мм х 65,3 мм
  • Хорошая устойчивость к маслу и нефтяному спирту.
Характеристики
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN 60079-31
Категория взрывозащиты
3D
Обозначение взрывозащиты
D II 3D Ex tc IIIC T90°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661354705
Артикул (номер заказа)
101193005
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
EX-TV10S 335-11Z-3D
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
20,000,000 Operations
Механические данные
Исполнительный элемент
Other
Механическая долговечность, минимум
1,000,000 Operations
Монтажное отверстие для вала
10 mm
Позитивное путешествие
10.7 mm
Скорость срабатывания, максимальная
1 m/s
Энергия удара, не более
7 J

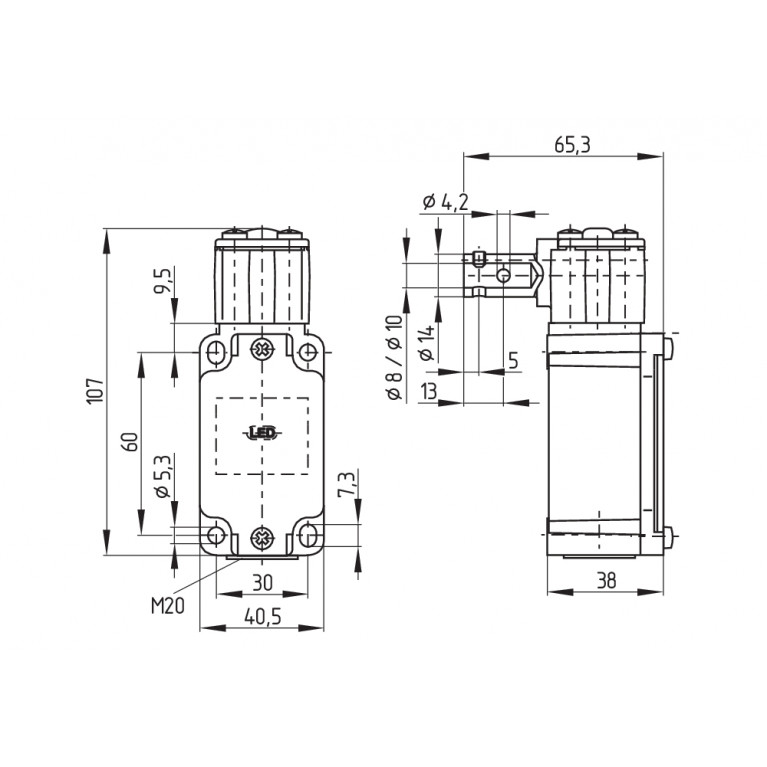

Механические данные – Размеры
Высота датчика
107 mm
Длина датчика
65.3 mm
Ширина датчика
40.5 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля кабельных вводов, максимальное
12 mm
Сечение кабеля кабельных вводов, не менее
7 mm
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
1 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
379 g
Материал корпуса
Metal, zinc die-cast
Материал покрытия корпуса
painted
Материал привода
Stainless steel
Стандарты
BG-GS-ET-15EN IEC 60947-5-1
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество контактов безопасности
1
Функции безопасности
Yes
Объем поставки
Объем поставки
Ex-certified screwed cable gland
Примечание
Примечание (Общее)
By turning the head in 90° steps, 8 actuating planes are possible. A Torx T10 screwdriver is required for this purpose. Even when the screw is removed, the head is self-retaining. The switch can still not be tampered.Adjustment tool: locking screw to fix, shaft pre-drilled to pinUniversal joint available to compensate for axial displacement (only for shaft bore 10 mm)
Условия окружающей среды
Степень защиты
IP65
Температура окружающей среды
-20 ... +60 °C
Температура окружающей среды, максимальная (сечение кабеля 1 мм2
+50 °C
Температура окружающей среды, максимальная (сечение кабеля 2,5 м
+55 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
4 A
Материал контактов, электрический
Silver

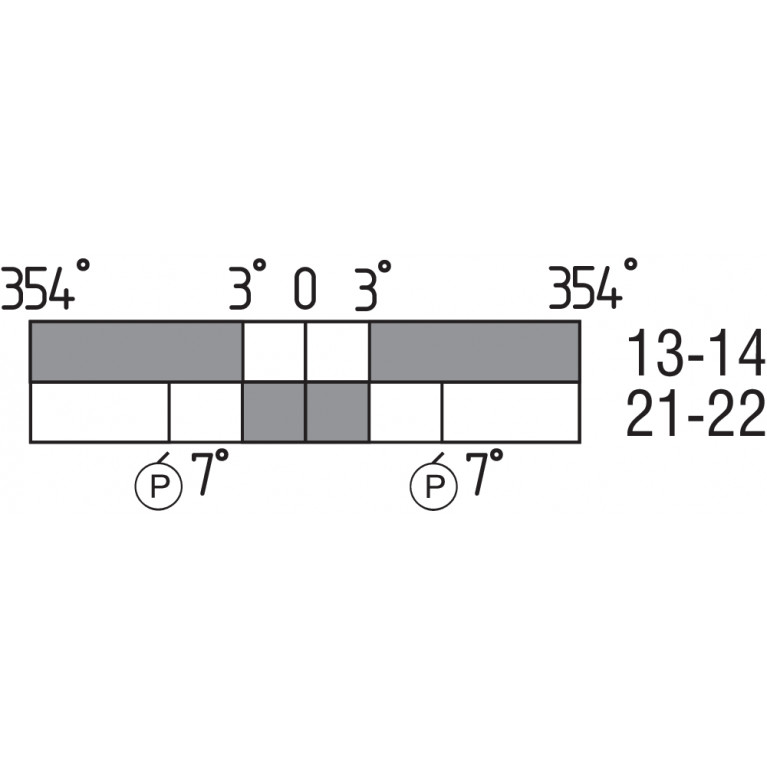

Переключающий элемент
NO contact, NC contact
Принцип переключения
Slow action
Продолжительность отскока, максимум
3 ms
Тепловой испытательный ток
10 A
Частота переключения
1,800 /h
