EX-AZM 161CC-12/12RKA-024-3D

Код: 103002620
В наличии
Взрывозащита: нормативы
EN IEC 60079-0EN 60079-31
Взрывозащитные зоны
22
Категория взрывозащиты
3D
Обозначение взрывозащиты
D II 3D Ex tc IIIC T80°C Dc X
Цена: 37 710,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Клеточные зажимы
  • Взрывоопасная зона 22
  • Корпус из термопластика
  • 130 мм х 90 мм х 30 мм
  • Усилие зажима 2000 Н
  • 6 контактов
  • Ручной выпуск
  • Блокировка с защитой от неправильного запирания.
  • кабельные вводы 4 М 16 х 1,5
Характеристики
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN 60079-31
Взрывозащитные зоны
22
Категория взрывозащиты
3D
Обозначение взрывозащиты
D II 3D Ex tc IIIC T80°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661425047
Артикул (номер заказа)
103002620
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
EX-AZM 161CC-12/12RKA-024-3D
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
Electrical life on request.
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.6 Nm
Момент затяжки кабельного ввода
3 Nm
Монтаж
Screws
Позитивное путешествие
10 mm
Положительное усилие разрыва, минимум
20 N
Приводной люфт в направлении срабатывания
5.5 mm
Сила фиксации
30 N
Скорость срабатывания, максимальная
1 m/s
Тип головки винта
Flat head screw
Тип крепежных винтов
3x M6
Энергетическое воздействие (защитный чехол), не более
7 J
Энергия удара, не более
1 J

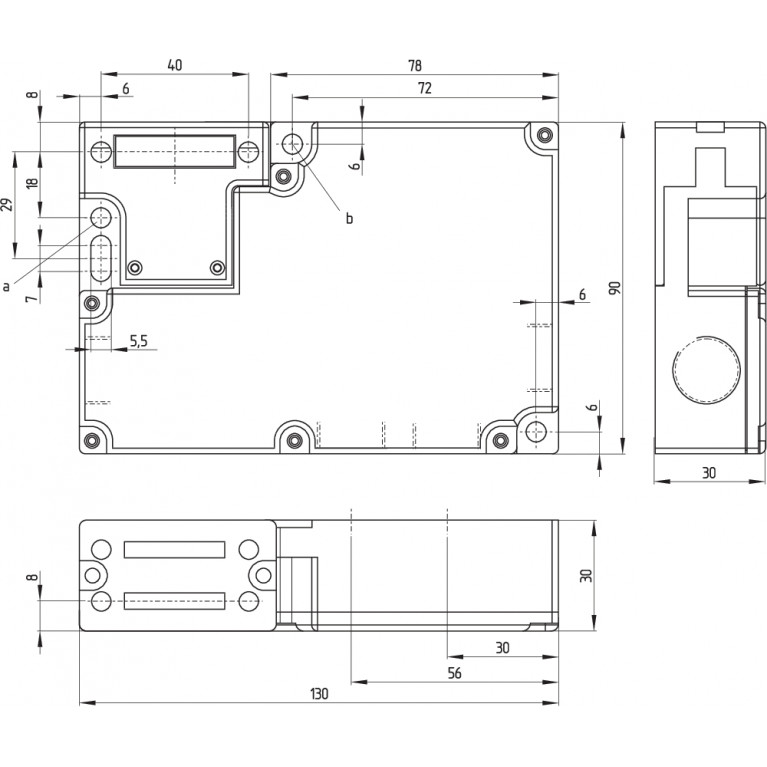

Механические данные – Размеры
Высота
90 mm
Длина
30 mm
Ширина
130 mm
Механические данные – техника подключения
Прекращение действия
Cage clamps
Сечение кабеля кабельных вводов, максимальное
10 mm
Сечение кабеля кабельных вводов, не менее
5 mm
Сечение кабеля, максимальное
1 x 1.5 mm²
Сечение кабеля, минимальное
1 x 0.75 mm²
Общие данные
Вес брутто
470 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN IEC 60947-5-1
Общие данные - Особенности
Количество вспомогательных контактов
2
Количество контактов безопасности
4
Количество направлений действия
3
Мощность для блокировки
Yes
Ручной выпуск
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Including Ex-certified screwed cable gland and screw plug
Примечание

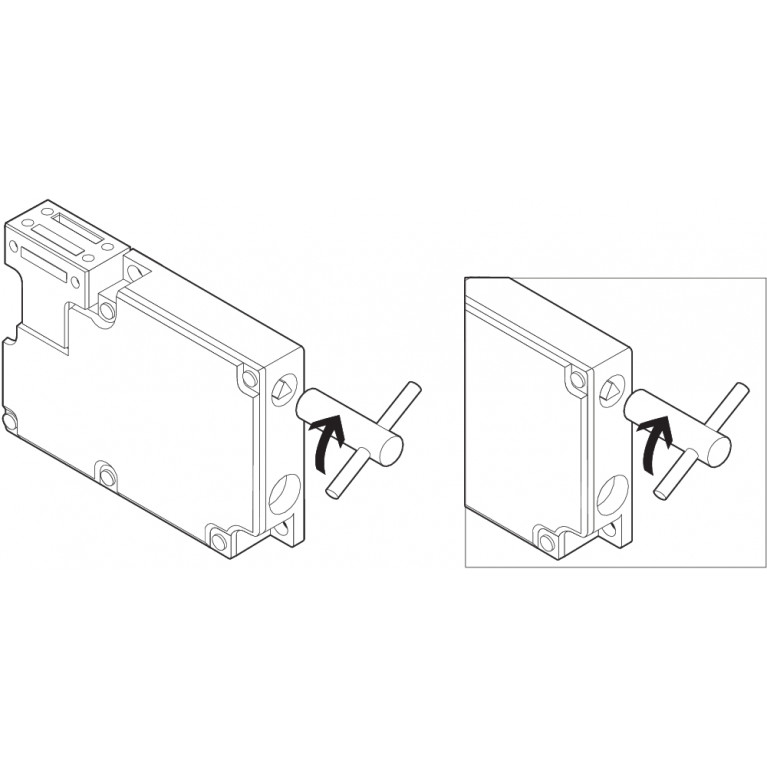

Примечание (Выпуск вручную)
For maintenance, installation, etc.
Условия окружающей среды
Примечание (Относительная влажность)
non-condensingnon-icing
Степень защиты
IP67
Температура окружающей среды
-10 ... +50 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Категория применения DC-13
2.5 A
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VDC

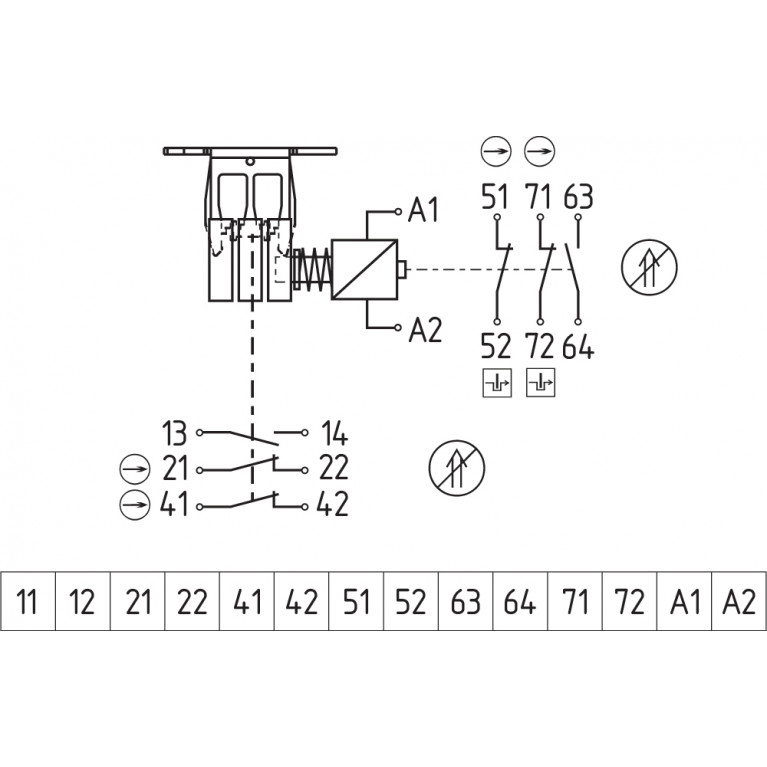

Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W

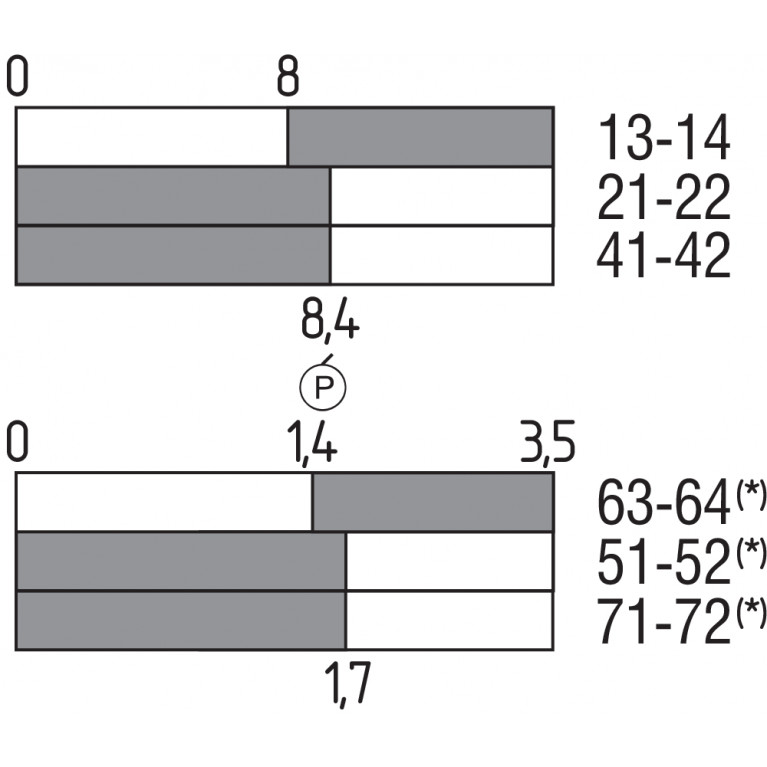

Принцип переключения
slow action, positive break NC contact
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения DC-13
2.5 A
Электрические данные – защитные контакты
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения DC-13
2.5 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
