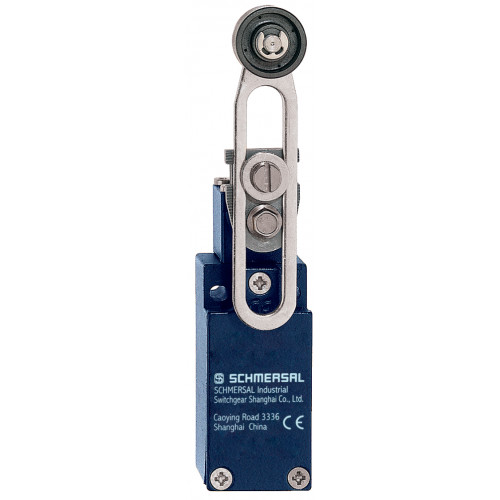

Позиционный выключатель EX-TV7H 235-20Z-2138-3D

Код: 103002225
В наличии
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Цена: 14 260,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Металлический корпус
  • Широкий выбор альтернативных приводов
  • Хорошая устойчивость к маслу и нефтяному спирту.

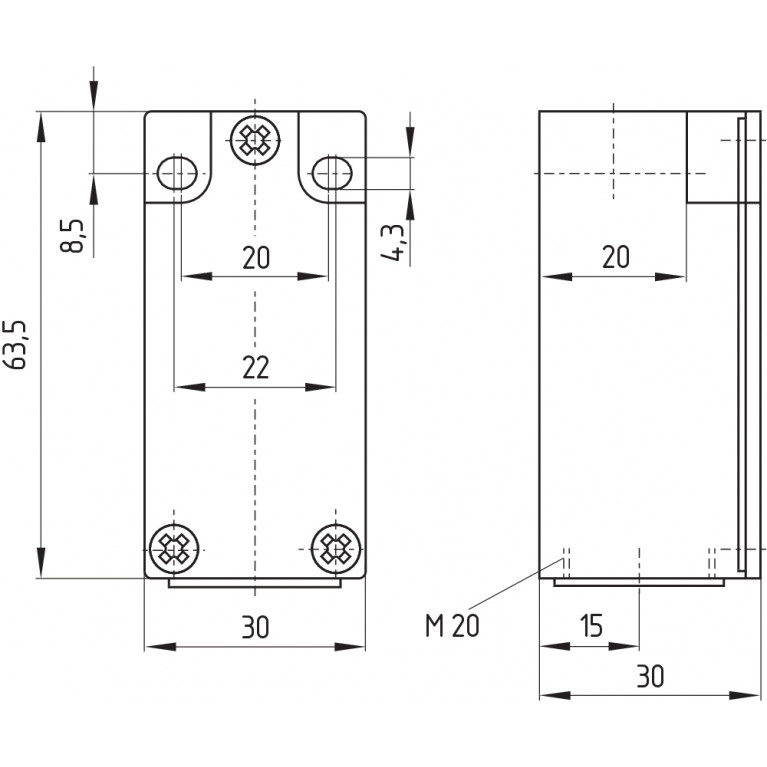

  • 30 мм х 63,5 мм х 30 мм
  • Головки привода можно перемещать на 4 x 90°.
  • Детали монтажа согласно EN 50047
  • 1 кабельный ввод M 20 x 1,5

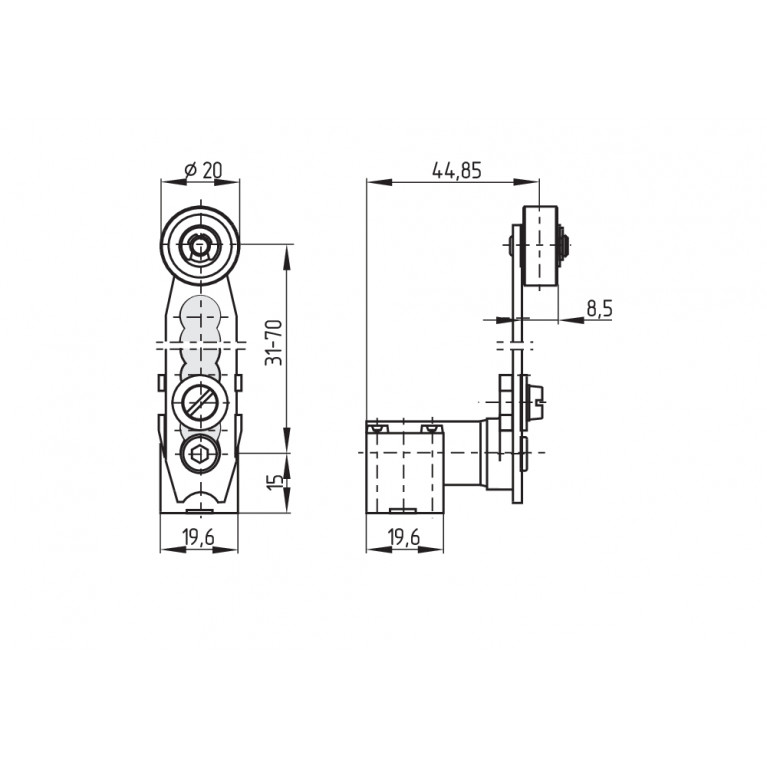

  • Угол рычага регулируется с шагом 10°.
Характеристики
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661423333
Артикул (номер заказа)
103002225
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
EX-TV7H 235-20Z-2138-3D
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Механические данные
Исполнительный элемент
Roller lever
Материал ролика
Plastic
Механическая долговечность, минимум
20,000,000 Operations
Положительный тормозной момент
0.2 Nm
Примечание (время переключения)
Switchover time in accordance with actuating speed
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Примечание. Продолжительность отскока
Bounce duration in accordance with actuating speed
Скорость срабатывания, максимальная
1 m/s
Скорость срабатывания, минимальная
1,440 mm/min
Управляющий момент, не менее
0.2 Nm
Механические данные – Размеры
Высота датчика
160.5 mm
Длина датчика
49 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля кабельных вводов, максимальное
12 mm
Сечение кабеля кабельных вводов, не менее
7 mm
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
260 g
Материал корпуса
Metal, zinc die-cast
Материал покрытия корпуса
painted
Материал рычага
Metal film
Стандарты
BG-GS-ET-15EN IEC 60947-5-1
Тип корпуса
Norm construction design
Общие данные - Особенности
Количество вспомогательных контактов
2
Количество контактов безопасности
Объем поставки
Объем поставки

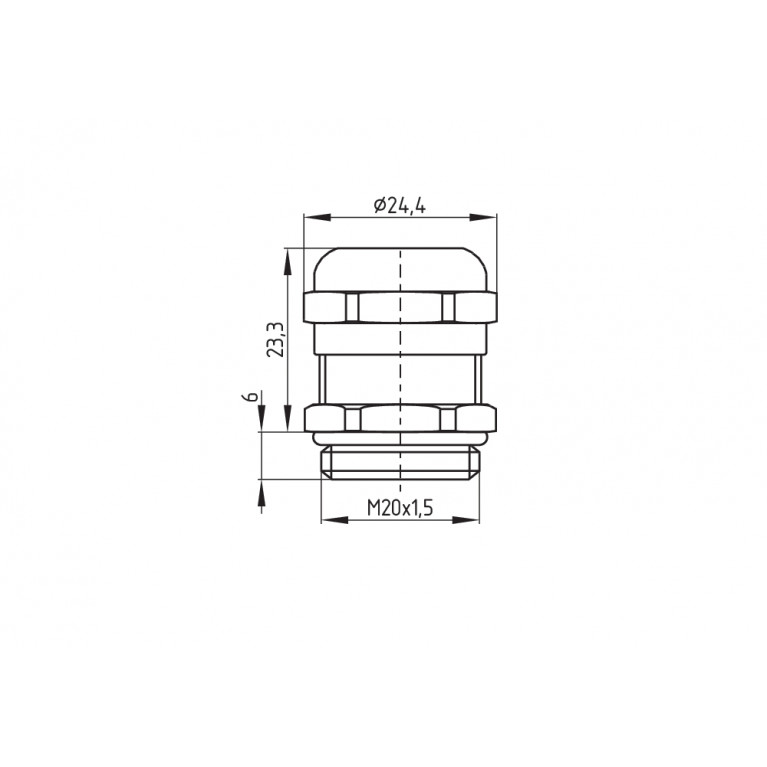

Ex-certified screwed cable gland
Разрешения - Стандарты
Сертификаты
INMETRO
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-20 ... +60 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
1 A
Материал контактов, электрический
Silver
Переключающий элемент

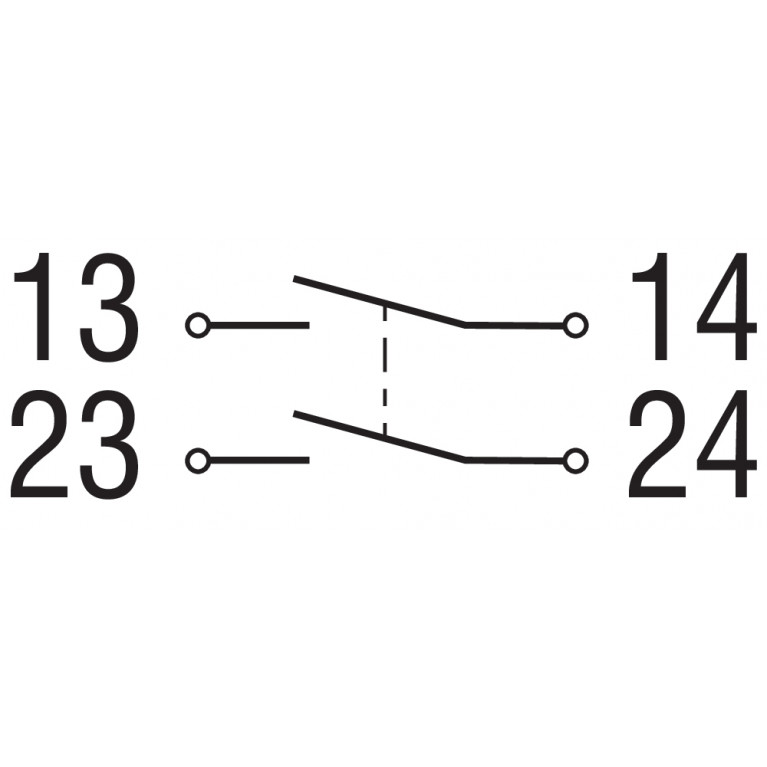

Normally open contact (NO)
Принцип переключения
Slow action
Тепловой испытательный ток
10 A
Частота переключения
5,000 /h
