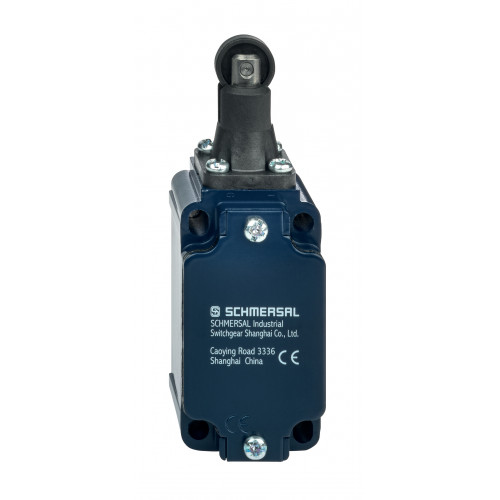

Позиционный выключатель EX-TR 335-12Z-3G/D

Код: 101187072
В наличии
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Цена: 11 040,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Взрывозащита для зон 2 и 22 ATEX
  • Металлический корпус
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • 40,5 мм х 76 мм х 38 мм
  • Головки привода можно перемещать на 4 x 90°.
  • Детали монтажа согласно EN 50041

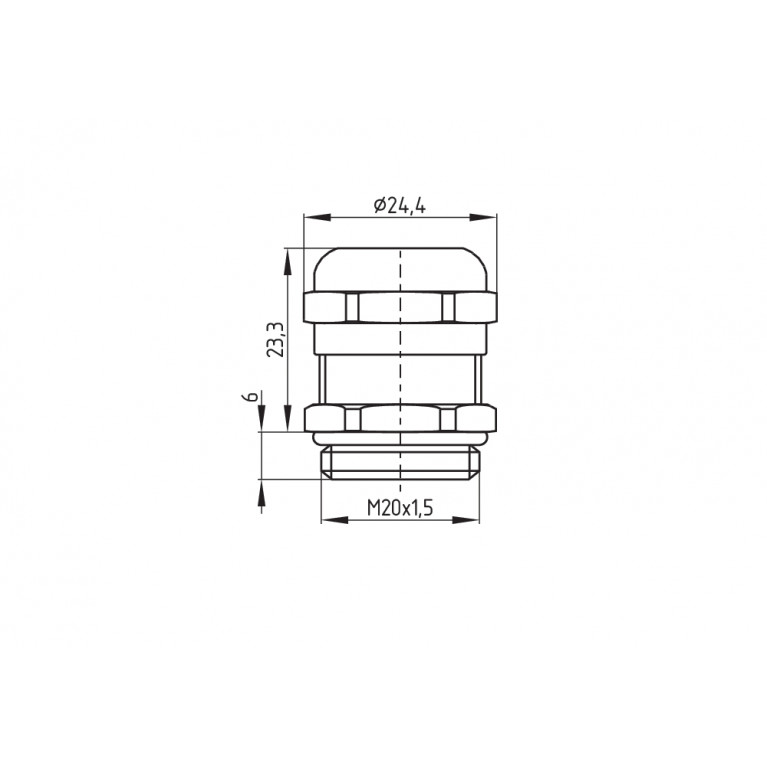

  • 1 кабельный ввод M 20 x 1,5
Характеристики
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661632285
Артикул (номер заказа)
101187072
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
EX-TR 335-12Z-3G/D
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
20,000,000 Operations
Механические данные

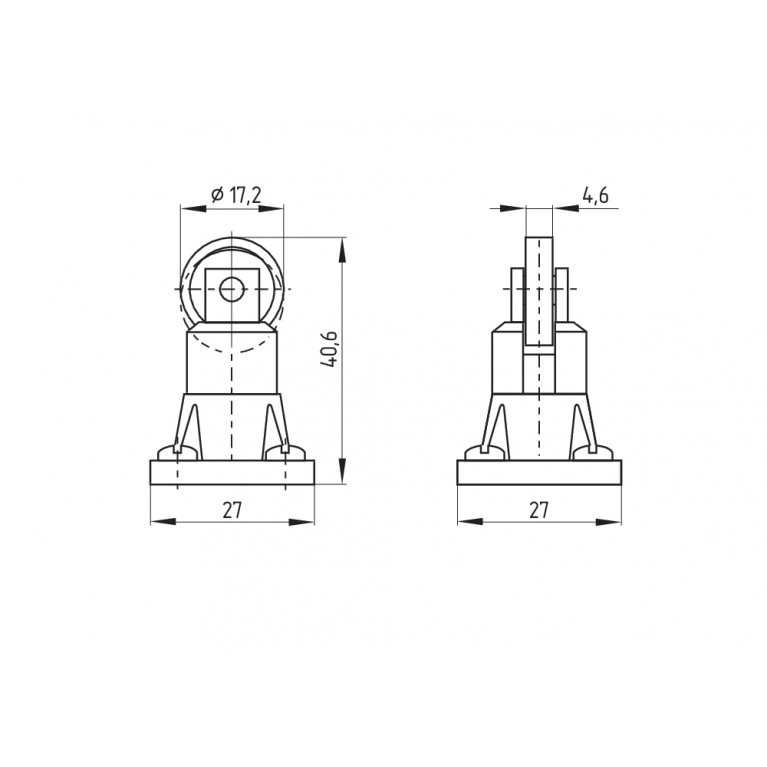

Исполнительный элемент
Roller plunger
Механическая долговечность, минимум
30,000,000 Operations
Примечание (время переключения)
Switchover time in accordance with actuating speed

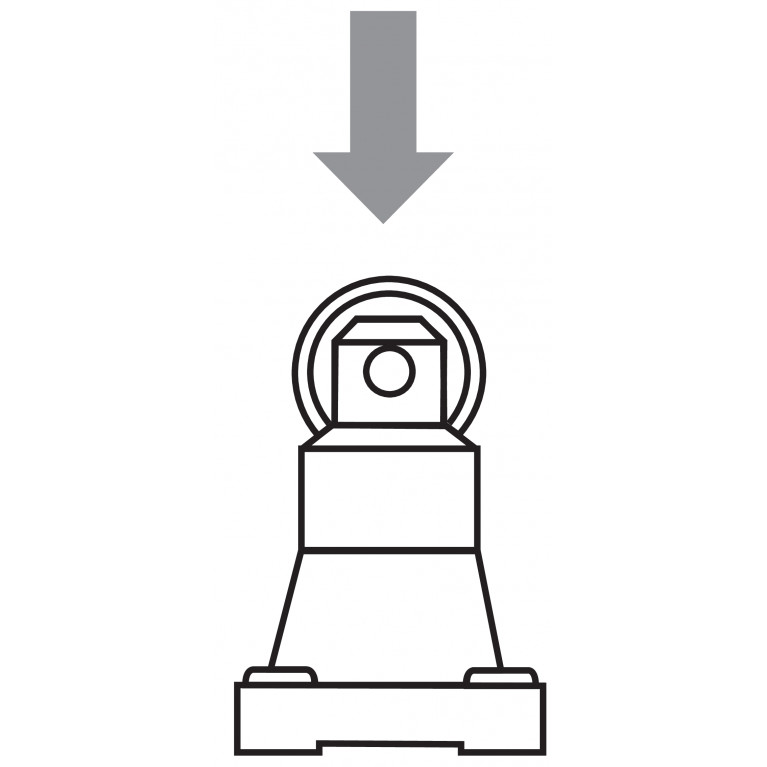

Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Скорость срабатывания, максимальная
0.5 m/s
Усилие срабатывания, минимум
17 N
Энергия удара, не более
4 J

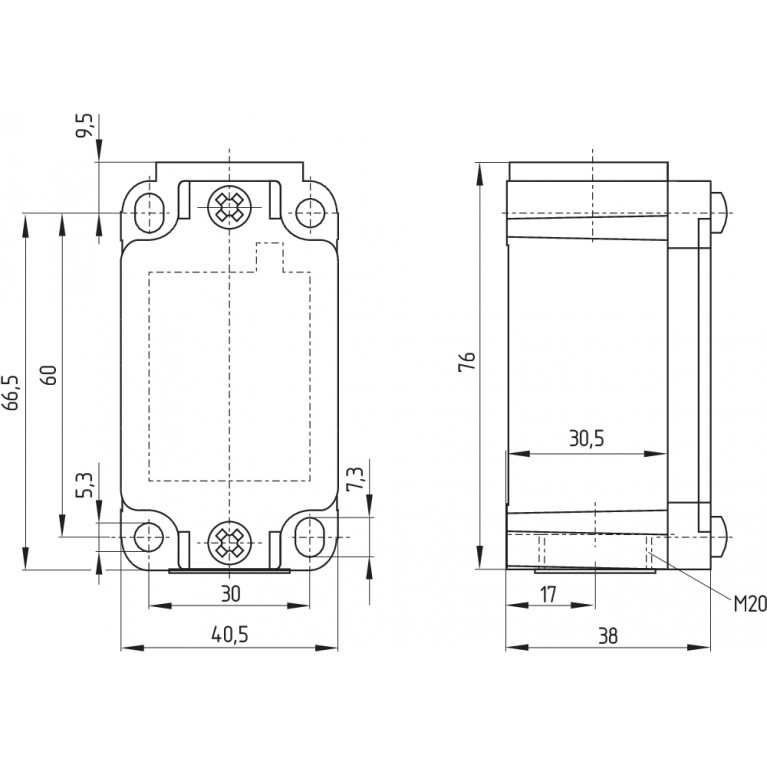

Механические данные – Размеры
Высота датчика
116.6 mm
Длина датчика
38 mm
Ширина датчика
40.5 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля кабельных вводов, максимальное
12 mm
Сечение кабеля кабельных вводов, не менее
7 mm
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
235 g
Материал корпуса
Aluminium
Материал покрытия корпуса
painted
Тип корпуса
Norm construction design
Тип привода по EN 50041
C
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество контактов безопасности
2
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-20 ... +60 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
4 A
Материал контактов, электрический
Silver

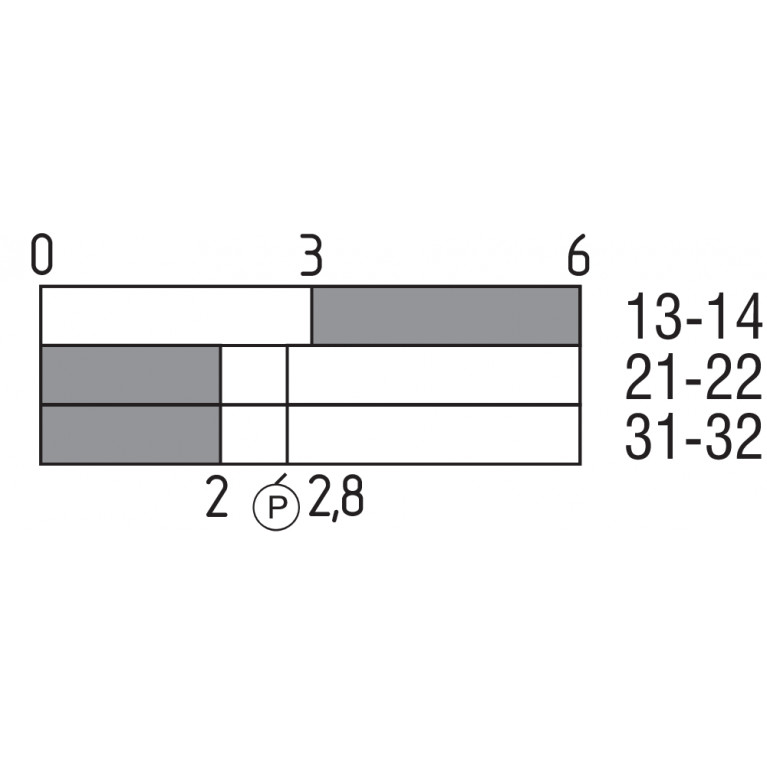

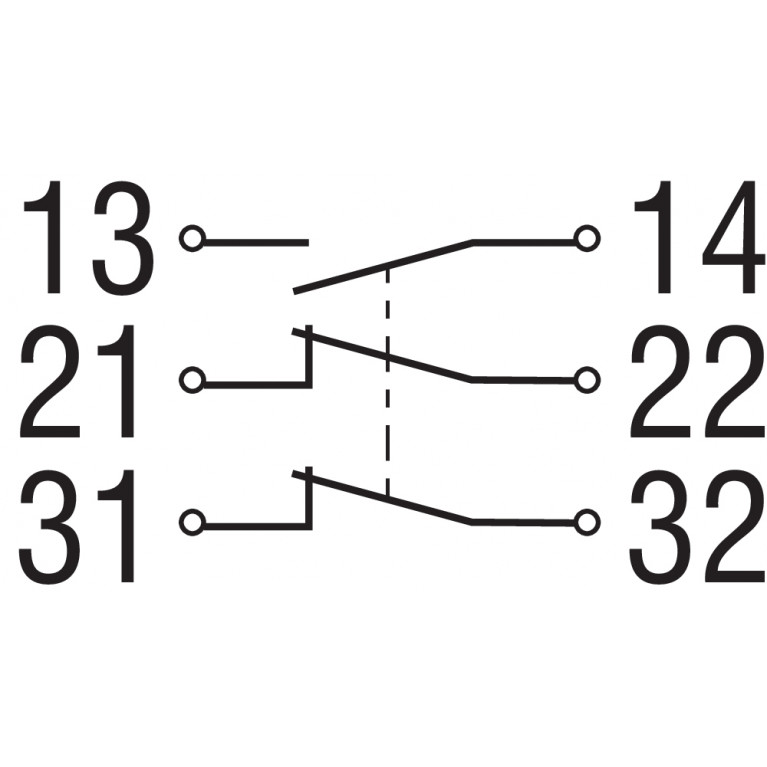

Переключающий элемент
NO contact, NC contact
Принцип переключения
Slow action
Продолжительность отскока, максимум
2 ms
Тепловой испытательный ток
10 A
Частота переключения
5,000 /h
