Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN 60079-11EN IEC 60079-15
Категория взрывозащиты
3G
Обозначение взрывозащиты
D II 3 G Ex nA nC IIC T5 Gc (Installation SRB, in Zone 2)D II (2) G [Ex ib Gb] IICD II (2) D [Ex ib Db] IIIC
Данные для заказа
EAN (европейский артикул)
4030661542737
Артикул (номер заказа)
103037575
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449

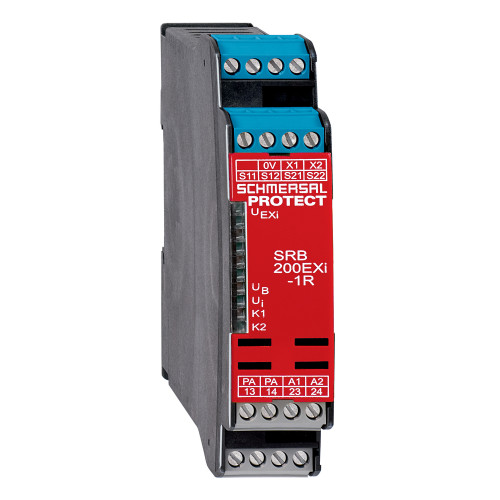

Описание типа продукта
SRB200EXi-1R
Другие данные
Примечание (приложения)
Safety sensorGuard systemEmergency-Stop buttonPull-wire emergency stop switches
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Классификация безопасности — релейные выходы
Значение PFH, Стоп 0
2.00 x 10⁻⁸ /h
Отказ по общей причине (CCF), минимум
65
Уровень диагностического покрытия (DC), стоп 0
≥ 99 %
Уровень полноты безопасности (SIL), Stop 0, подходит для примене
3
Уровень производительности, стоп 0, до
e
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715

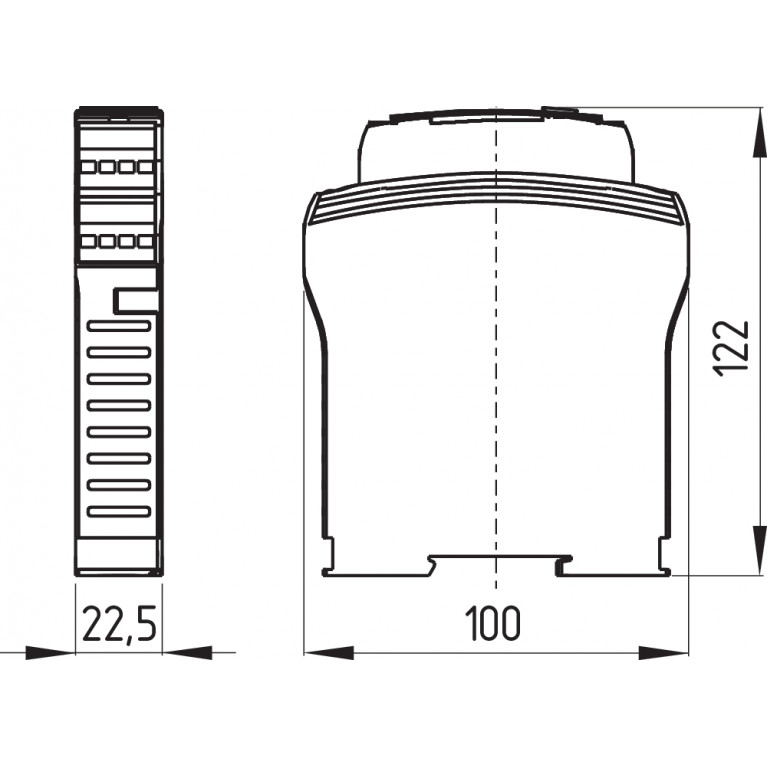

Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Количество нормально закрытых (НЗ)
2
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes

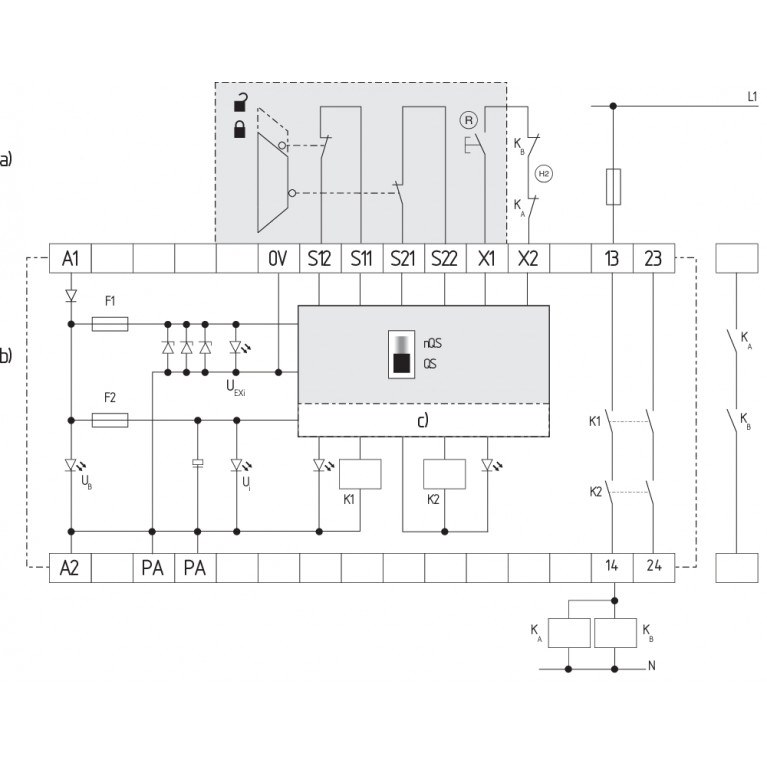

Пример подключения
Примечание (Схема подключения)
The wiring diagram is shown with guard doors closed and in de-energised condition.Monitoring 1 guard door(s), each with a magnetic safety sensor of the BNS rangeIf only one external relay or contactor is used to switch the load, the system can be classified in Control Category 3 to ISO 13849-1, if exclusion of the fault “Failure of the external contactor” can be substantiated and is documented, e.g. by using a reliable down-rated contactor. A second contactor leads to an increase in the level of security by redundant switching to switch the load off.To secure a guard door up to PL e and Category 4The feedback circuit monitors the position of the contactors KA and KB.Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals X1/X2. If the feedback circuit is not required, establish a bridge.
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 ... 55 Hz, Amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Электрические данные
Задержка включения при RESET, обычно
20 ms
Задержка включения при автоматическом запуске, максимум, обычно
300 ms
Задержка возврата при «аварийной остановке», не более
20 ms
Задержка отключения в случае сбоя питания, обычно
20 ms
Категория применения AC-15
2 A
Категория применения DC-13
2 A
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
AgSn0. self-cleaning, positive drive
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Потребление электроэнергии
3 W
Примечание (контактное сопротивление)
in new state
Пульсации напряжения
10 %
Рабочее напряжение
24 VDC -10 % / +20 %
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
30 Ω
