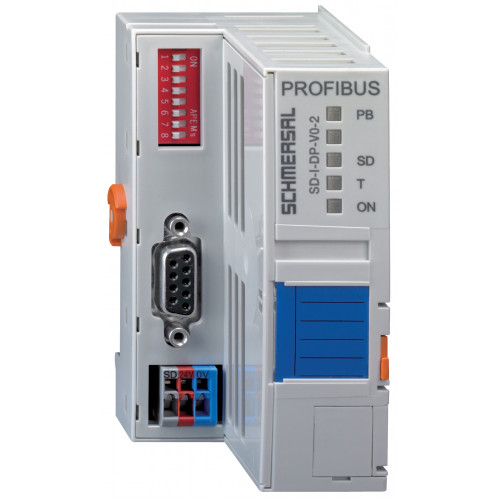

SD-I-DP-V0-2 PROFIBUS-GATEWAY

Код: 101192805
В наличии
EAN (европейский артикул)
4030661353951
Артикул (номер заказа)
101192805
Номер eCl@ss, версия 11.0
27-23-02-06
Номер eCl@ss, версия 12.0
27-23-02-06
Номер eCl@ss, версия 9.0
27-23-02-08
Номер ETIM, версия 6.0
EC001099
Номер ETIM, версия 7.0
EC001099
Описание типа продукта
SD-I-DP-V0-2 PROFIBUS-GATEWAY
Цена: 51 072,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • PROFIBUS Gateway SD-I-DP-V0-2 для преобразования последовательных диагностических сигналов в протокол PROFIBUS DP.
  • Шлюз PROFIBUS SD-I-DP-V0-2 является ведомым устройством PROFIBUS.
  • Устройство класса защиты IP 10 для монтажа в шкафу управления, на стандартную DIN-рейку
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661353951
Артикул (номер заказа)
101192805
Номер eCl@ss, версия 11.0
27-23-02-06
Номер eCl@ss, версия 12.0
27-23-02-06
Номер eCl@ss, версия 9.0
27-23-02-08
Номер ETIM, версия 6.0
EC001099
Номер ETIM, версия 7.0
EC001099
Описание типа продукта
SD-I-DP-V0-2 PROFIBUS-GATEWAY
Другие данные
Примечание (приложения)
Safety sensorGuard system
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
ON permanent light green: supply voltage presentPB Flashing signal: PROFIBUS initialisationPB Permanent light red: PROFIBUS errorSD Flashing signal: = SD gateway initialisationSD Permanent light Red: = SD Gateway fault
Механические данные
Монтаж
Snaps onto standard DIN rail to EN 60715

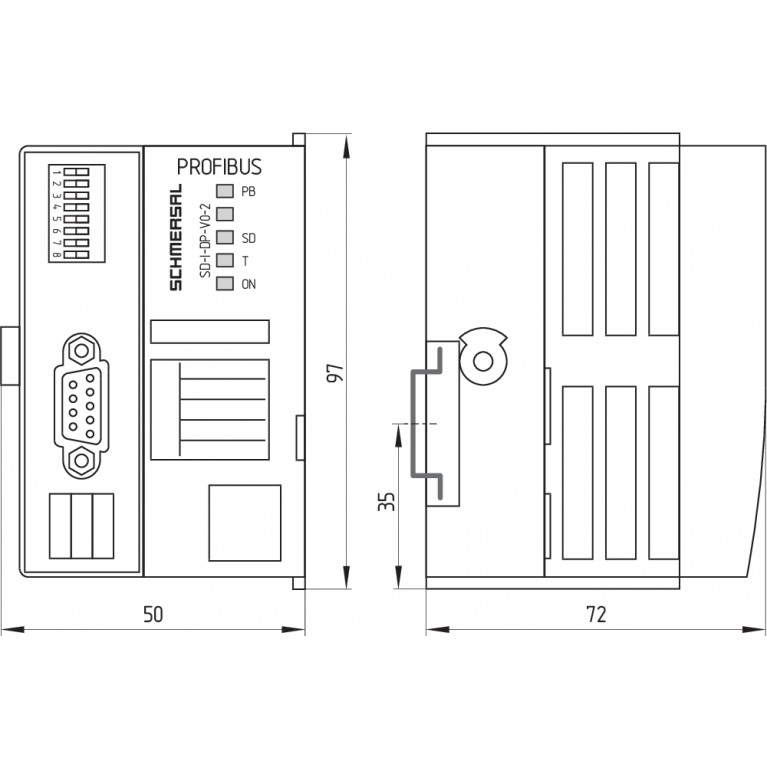

Механические данные – Размеры
Высота
72 mm
Глубина
97 mm
Ширина
50 mm
Механические данные – техника подключения
Прекращение действия
Cage clamps
Общие данные
Вес брутто
120 g
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество светодиодов
4

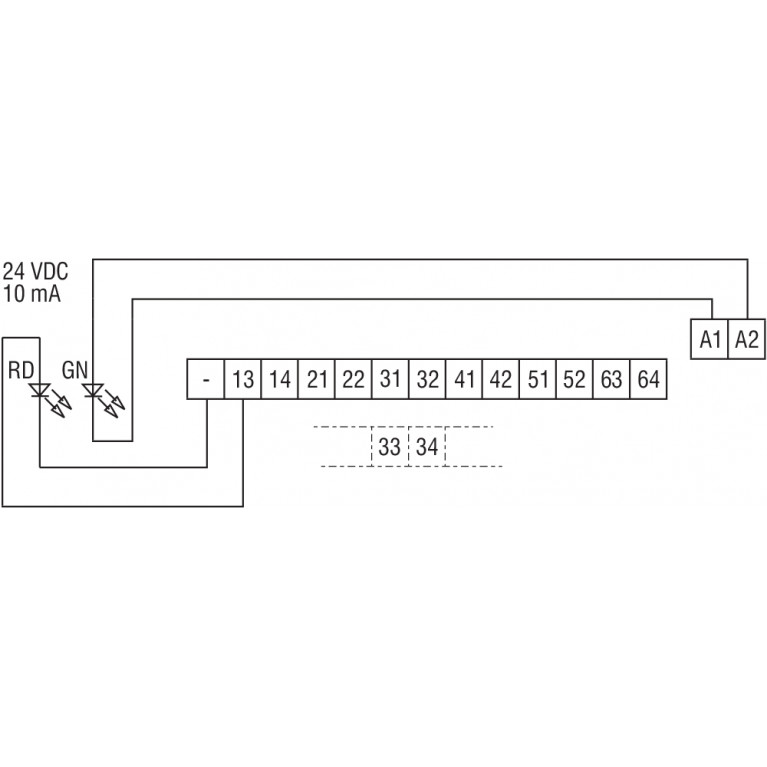

Пример подключения
Примечание (Схема подключения)
Serial diagnostics of series-wired safety sensors/solenoid interlocksDevices with serial diagnostic option: AZ 200, AZM 200, CSS 30S, CSS 34, MZM 100
Примечание
Примечание (Общее)
Detailed functions, see programming and configuration manual of the SD Gateway
Условия окружающей среды
Сопротивление шоку
15 g / 11 ms
Степень защиты корпуса
IP10
Температура окружающей среды
-5 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
5 ... 9 Hz, Amplitude 3.5 mm9 ... 150 Hz, with 1 g
Условия окружающей среды – значения изоляции
Категория перенапряжения
II
Номинальное импульсное выдерживаемое напряжение Uimp
0.5 kV
Номинальное напряжение изоляции Ui
32 V
Степень загрязнения
2
Электрические данные
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +20 % (stabilised PELV power supply)
Рабочий ток
250 mA
