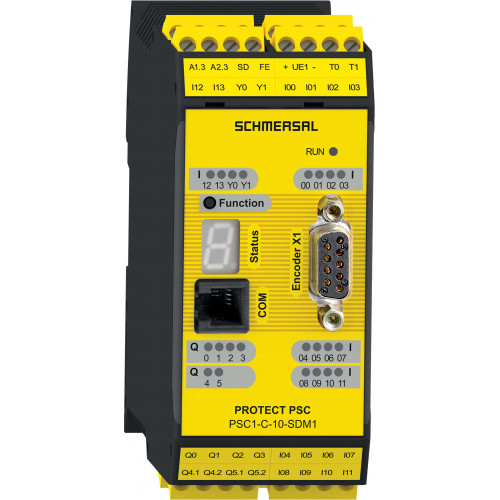

PSC1-C-10-SDM1

Код: 103008443
В наличии
EAN (европейский артикул)
4030661455044
Артикул (номер заказа)
103008443
Номер eCl@ss, версия 11.0
27-24-22-07
Номер eCl@ss, версия 12.0
27-24-22-07
Номер eCl@ss, версия 9.0
27-24-22-07
Номер ETIM, версия 6.0
EC000236
Номер ETIM, версия 7.0
EC000236
Описание типа продукта
PSC1-C-10-SDM1
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Безопасный контроль привода согласно EN 61800-5-2 (SDM – Safe Drive Monitoring) для 1 оси
  • Модульное расширение до 64 входов/выходов
  • 4 безопасных 2 A pp-переключающихся полупроводниковых выхода, переключаемых на 2 безопасных p-/n-переключающихся полупроводниковых выхода
  • 14 безопасных входов на базовом модуле
  • 2 сигнальных выхода
  • 2 контакта реле безопасности
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661455044
Артикул (номер заказа)
103008443
Номер eCl@ss, версия 11.0
27-24-22-07
Номер eCl@ss, версия 12.0
27-24-22-07
Номер eCl@ss, версия 9.0
27-24-22-07
Номер ETIM, версия 6.0
EC000236
Номер ETIM, версия 7.0
EC000236
Описание типа продукта
PSC1-C-10-SDM1
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
1.26 x 10⁻⁸ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Монтаж
can be clipped into standard rail
Механические данные – Размеры
Высота
100 mm
Глубина
115 mm
Ширина
45 mm
Механические данные – техника подключения
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.2 mm²
Сечение провода
24 ... 12 AWG
Сечение провода, максимальное
12 AWG
Сечение провода, минимальное
24 AWG
Терминал (механический)
Removable screw terminals
Общие данные
Вес брутто
480 g
Общие данные - Особенности
Anzahl der Erweiterungsbaugruppen, максимальный
2
Количество импульсных выходов (выход тестовых импульсов)
2
Количество отказоустойчивых цифровых выходов
4
Количество релейных выходов (1-канальный)
2
Количество сигнальных выходов
2
Количество цифровых входов повышенной безопасности
14
Объем поставки
Объем поставки
Backplane bus connectorConnector terminals
Разрешения - Стандарты
Сертификаты
TÜVcULus
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, минимум
5 %
Относительная влажность, не более
85 %
Примечание (Относительная влажность)
non-condensing
Степень защиты
IP20
Температура окружающей среды
+0 ... +50 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Степень загрязнения
2
Электрические данные
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +20 %
Электрические данные – безопасные релейные выходы
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
2 A
Ток, категория применения DC-13
2 A
Электрические данные – контроль шпинделя
Количество осей контроля, макс.
1
Мониторинг привода, тип датчика
TTLSINCOSProximity switch
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
DIN EN 61000-6-4
Рейтинг ЭМС
DIN EN 61000-6-7DIN EN 61326-3DIN EN 61000-6-2
Электромагнитная совместимость
DIN EN 62061DIN EN 61800-3
Электрические данные — цифровые выходы безопасности
Конструкция элементов управления
short-circuit proof, p-type (Q2 und Q3)
Номинальный рабочий ток (выходы безопасности)
2,000 mA
