Данные для заказа
EAN (европейский артикул)
4030661059259
Артикул (номер заказа)
101128982
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта

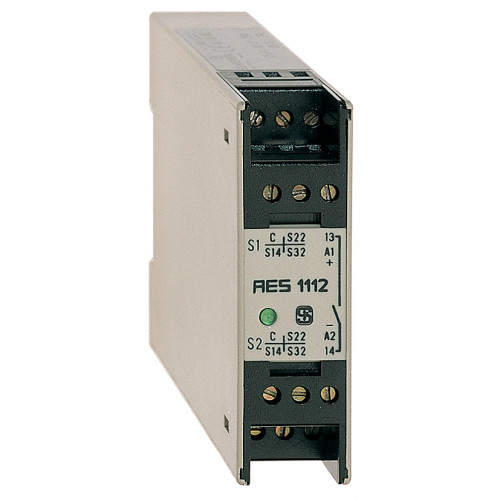

AES 1112 24 VDC
Другие данные
Примечание (приложения)
Safety sensorGuard system
Индикация состояния
Указанные рабочие состояния
Authorised operation
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности — релейные выходы
Значение ПФХ
1.14 x 10⁻⁶ /h
Уведомление
for max. 50,000 switching cycles/year and max. 80% contact load
Уровень полноты безопасности (SIL), подходит для применения в
1
Уровень производительности, до
c
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Общие данные
Климатический стресс
EN 60068-2-3BG-GS-ET-14
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
BG-GS-ET-14BG-GS-ET-20EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
1
Количество нормально закрытых (НЗ)
2
Количество нормально открытых (НО)
1
Обнаружение обрыва провода
Yes
Сброс после отключения напряжения питания
Yes
Функция автоматического сброса
Yes
Пример подключения
Примечание (Схема подключения)

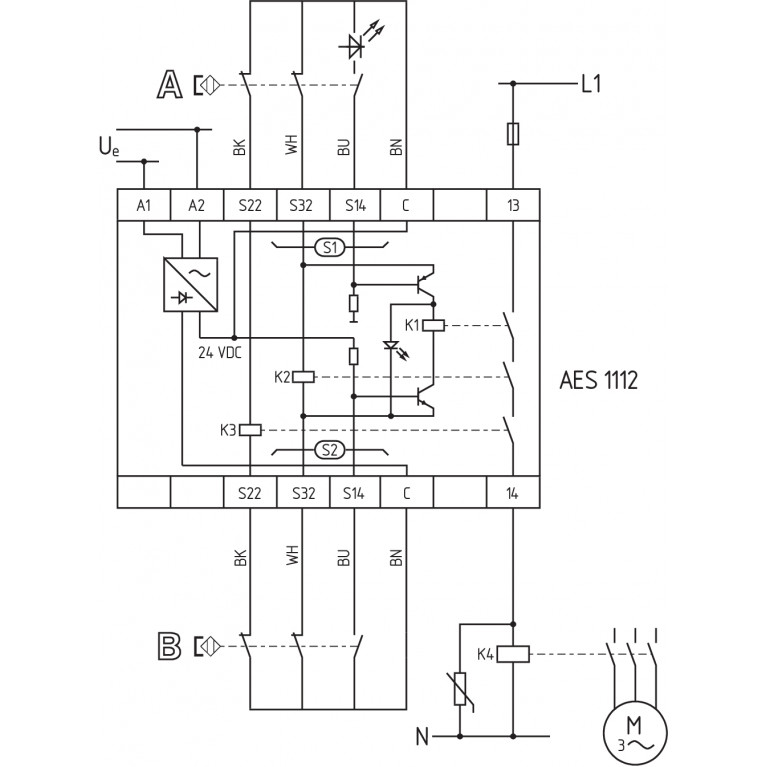

The wiring diagram is shown with guard doors closed and in de-energised condition.To secure 2 guard doors up to PL c and Category 1Monitoring 2 guard door(s), each with a magnetic safety sensor of the BNS rangeMonitoring one guard door: If only one magnetic safety sensor is connected to S1, the terminals S22, S32 and C of S2 must be bridged.
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
+0 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10...55 Hz, Amplitude 0.35 mm, ± 15 %
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Электрические данные
Диапазон частот
50 Hz60 Hz
Задержка включения при RESET, обычно
20 ms
Задержка включения при автоматическом запуске, максимум, обычно
100 ms
Задержка выбытия в случае чрезвычайной ситуации, обычно
20 ms
Задержка отключения в случае сбоя питания, обычно
80 ms
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
AgCdO
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
27.6 VDC
Потребление электроэнергии
2.4 W
Примечание (контактное сопротивление)
in new state
Рабочее напряжение
24 VDC -15 % / +15 %
Тепловой испытательный ток
4 A
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
8 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
3 A
Ток, категория применения DC-13
2 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
2 A
Электрические данные — цифровой выход
Напряжение, категория применения DC-12
24 VDC
Ток, категория применения DC-12
0.1 A
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
