AES 2135 UE: 24...230V AC/DC
Код: 101180842
В наличии
EAN (европейский артикул)
4030661314914
Артикул (номер заказа)
101180842
Доступно до
31.12.2023
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- Мониторинг магнитных датчиков безопасности серии BNS
- 1 предохранительный контакт, СТОП 0
- 2 сигнальных выхода
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661314914
Артикул (номер заказа)
101180842
Доступно до
31.12.2023
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта

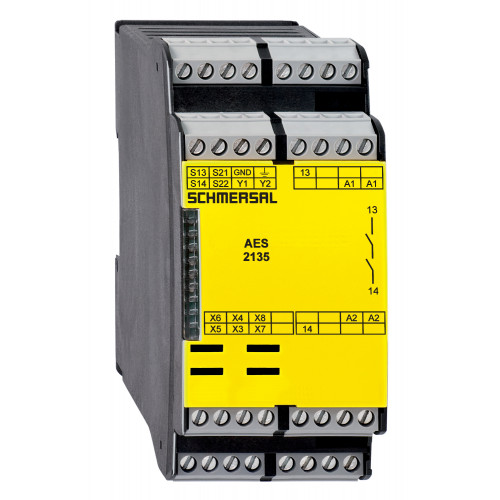

AES 2135 UE: 24...230V AC/DC
Примечание (Пропускная способность)
Phased-out product
Другие данные
Примечание (приложения)
Safety sensorGuard system
Интегральная системная диагностика (ИСД)
Неисправности
Failure of the safety relay to pull-in or drop-outFailure of door contacts to open or closeCross-wire or short-circuit monitoring of the switch connectionsInterruption of the switch connectionsFault on the input circuits or the relay control circuits of the safety monitoring module
Примечание (ISD-Неисправности)
The following faults are registered by the safety monitoring modules and indicated by ISD.
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности — релейные выходы
Время миссии
20 Year(s)
Значение ПФХ
1.00 x 10⁻⁷ /h
Категория
3
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
50,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
100 mm
Глубина
121 mm
Ширина
45 mm
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
280 g
Климатический стресс
BG-GS-ET-14IEC 60947-5-3
Материал корпуса
Glass-fibre, reinforced thermoplastic
Стандарты
BG-GS-ET-14BG-GS-ET-20EN IEC 62061EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
1
Количество нормально закрытых (НЗ)
2
Количество нормально открытых (НО)
1
Количество полупроводниковых выходов без задержки с сигнальными
2
Количество светодиодов
1
Количество сигнальных выходов
2
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сброс после отключения напряжения питания
Yes
Стоп-Категория
Функция автоматического сброса
Yes
Пример подключения
Примечание (Схема подключения)

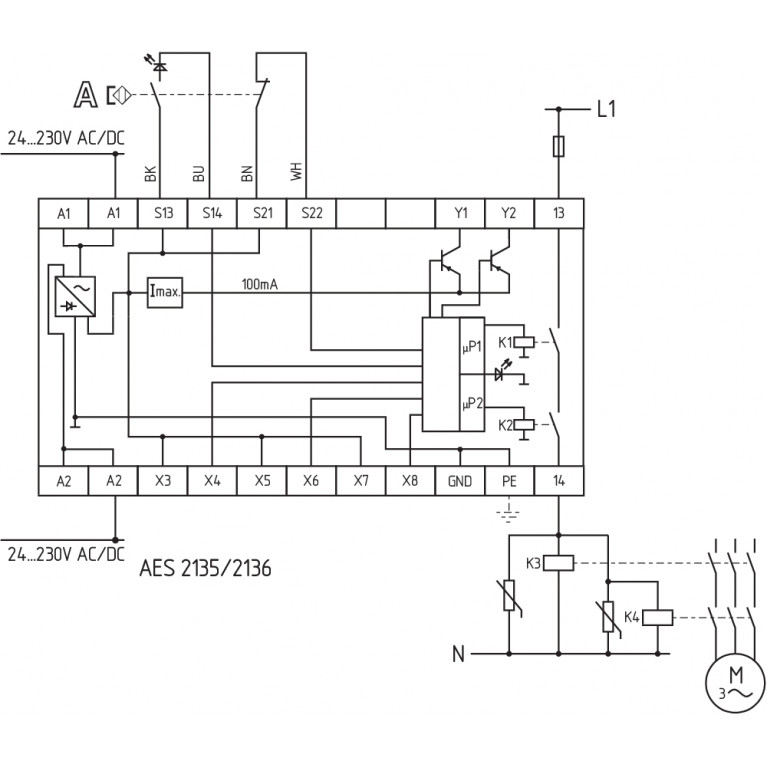

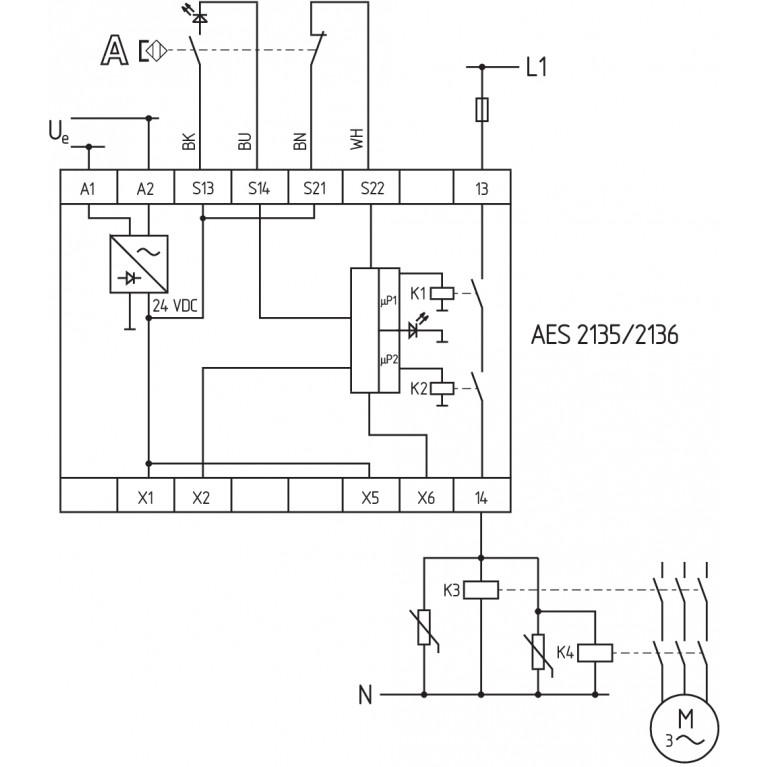

The wiring diagram is shown with guard doors closed and in de-energised condition.To secure a guard door up to PL d and Category 3Monitoring 1 guard door(s), each with a magnetic safety sensor of the BNS rangeThe ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix.Modification for 2 NC contacts: The safety monitoring module can be modified to monitor two NC contacts by bridging the terminals X3 and X4. In this configuration, the short-circuit detection becomes inoperative.Inversion of the output function:By establishing a bridge between X5 and X6, the output function of the additional outputs can be altered. This control can also be realised when e.g. a PLC is running (24 VDC at terminal X6).Expansion of the enable delay time. The enable delay time can be increased from X7 s to X8 s by mounting a jumper connection between the terminals 0,1 and 1.
