Главная Обработка сигналов безопасности Модули контроля безопасности SRB-E-212ST

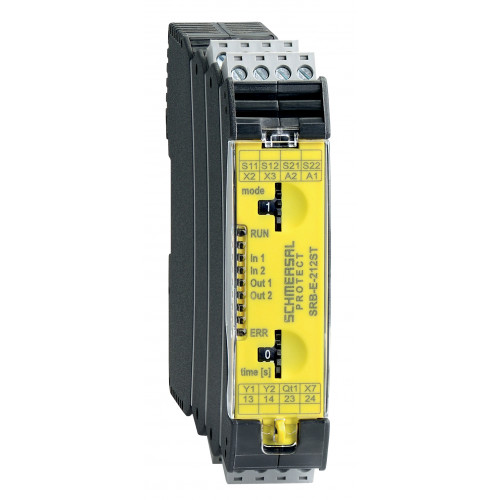

SRB-E-212ST

Код: 103007222

В наличии

1,25 х 10⁻⁸/ч

PFD value

20 лет)

Common Cause Failure (CCF), minimum

Mission time

5,30 х 10⁻⁵

Safety Integrity Level (SIL), suitable for applications in

94 %

PFH value

Цена: 39 579,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Вставные винтовые клеммы с кодировкой
Функция СТОП 0/1
1 или 2-канальное управление
2 контакта безопасности СТОП 0
1 Выход безопасности СТОП 1
Задержка возврата 0 … 30

Характеристики

1,25 х 10⁻⁸/ч

PFD value

20 лет)

Common Cause Failure (CCF), minimum

Mission time

5,30 х 10⁻⁵

Safety Integrity Level (SIL), suitable for applications in

94 %

PFH value

Другие данные

Примечание (приложения)

Safety sensorhinged safety guardEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtainTwo-hand control panels

Индикация состояния

Указанные рабочие состояния

Internal operating voltage UiBaustein-StatusFault codes

Классификация безопасности — цифровые выходы повышенной безопасн

Время миссии

20 Year(s)

Значение PFD

2.42 x 10⁻⁵

Значение ПФХ

2.66 x 10⁻⁹ /h

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

98 mm

Глубина

115 mm

Ширина

22.5 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.5 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew connection, plug-in

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 ... 55 Hz, Amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp, полупровод

0.8 kV

Номинальное импульсное выдерживаемое напряжение Uimp, релейный в

4 kV

Степень загрязнения

Электрические данные

Задержка включения при RESET, обычно

150 ms

Задержка включения при автоматическом запуске, максимум, обычно

150 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

10 ms

Задержка отключения в случае сбоя питания, обычно

10 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

Ag-Ni, self-cleaning, positive drive

Номинальное переменное напряжение для органов управления при мин

19.2 VDC

Номинальное рабочее напряжение

24 VDC

Номинальное управляющее напряжение постоянного тока, не более

28.8 VDC

Потребление электроэнергии

3 W

Примечание (контактное сопротивление)

in new state

Пульсации напряжения

10 %

Рабочее напряжение

24 VDC -20 % / +20 %

Частота переключения, максимальная

0.3 Hz

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

6 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

230 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

4 A

Ток, категория применения DC-13

4 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — цифровой выход

Напряжение, категория применения DC-12

24 VDC

Ток, категория применения DC-12

0.1 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω

Электрические данные — цифровые выходы безопасности

Напряжение, категория применения DC-12

24 VDC

Напряжение, категория применения DC-13

24 VDC

Падение напряжения Uд, не более

0.5 V

Ток утечки Ir, не более

1 mA

Ток, категория применения DC-12

2 A

Ток, категория применения DC-13

2 A
