Главная Обработка сигналов безопасности Модули контроля безопасности SRB031MC-24V-0,7S

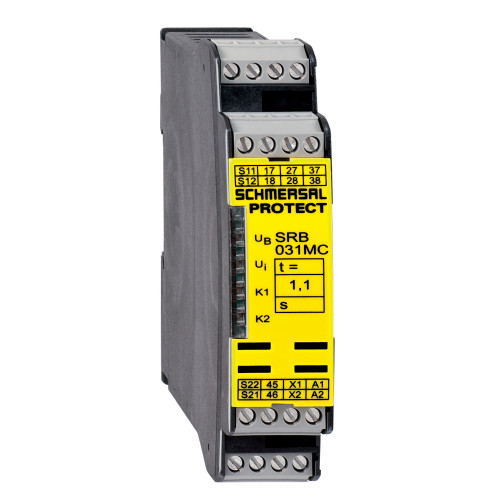

SRB031MC-24V-0,7S

Код: 101194226

В наличии

2,00 х 10⁻⁷/ч

Safety Integrity Level (SIL), Stop 0, suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

PFH value, Stop 1

Цена: 27 103,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Подходит для обработки сигналов выходов контактных датчиков.
Задержку возврата можно установить от 0,4 до 1,5 с.
3 предохранительных контакта, СТОП 1
1 сигнальный выход
Подходит для обработки сигналов выходов контактных датчиков.
Подходит для обработки сигналов выходов, подключенных к потенциалам (AOPD), например, световых решеток/завес безопасности.

Характеристики

2,00 х 10⁻⁷/ч

Safety Integrity Level (SIL), Stop 0, suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

PFH value, Stop 1

Другие данные

Примечание (приложения)

Safety sensorGuard systemEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtain

Индикация состояния

Указанные рабочие состояния

Position relay K2Position relay K1Internal operating voltage Ui

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

100 mm

Глубина

121 mm

Ширина

22.5 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 ... 55 Hz, Amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Задержка включения при RESET, обычно

100 ms

Задержка включения при автоматическом запуске, максимум, обычно

100 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

700 ms

Задержка отключения в случае сбоя питания, обычно

700 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgSn0, Ag-Ni, self-cleaning, positive drive

Номинальное переменное напряжение для органов управления при мин

20.4 VDC

Номинальное переменное напряжение органов управления, 50 Гц, не

20.4 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

20.4 VAC

Номинальное рабочее напряжение

24 VDC

Номинальное управляющее напряжение постоянного тока, не более

28.8 VDC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

26.4 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

26.4 VAC

Потребление электроэнергии

4.9 VA

Примечание (контактное сопротивление)

in new state

Пульсации напряжения

10 %

Рабочее напряжение

24 VAC -15 % / +10 %24 VDC -15 % / +20 %

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

8 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

230 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

6 A

Ток, категория применения DC-13

6 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — Релейные выходы (вспомогательные контакты

Коммутационная способность, максимальная

2 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
