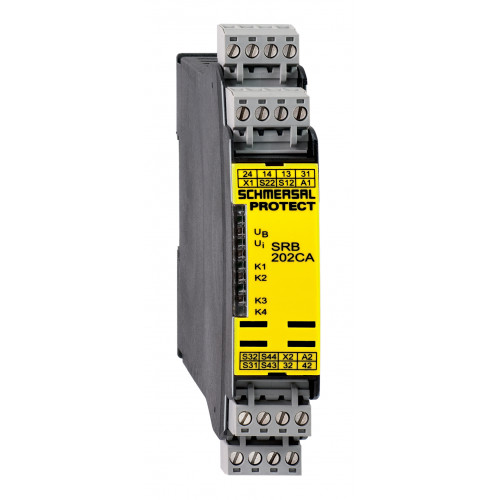

SRB202CA/T 24VDC

Код: 101176199

В наличии

EAN (европейский артикул)

4250116201945

Артикул (номер заказа)

101176199

Доступно до

31.12.2024

Запасной номер артикула

101177153

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Уровень 1: Сброс с обнаружением края, Уровень 2: / Размыкатель (НЗ) Нормально открытый контакт (НО)
Двухфункциональный модуль контроля безопасности (двойная оценка)
2 пути включения с разным поведением при отключении, например, аварийный выход открывает оба пути включения (уровень 1); Контроль охранной двери открывает только второй путь активации (уровень 2)
Подходит для обработки сигналов беспотенциальных контактов, например, командных устройств аварийного останова (уровень 1), позиционных выключателей с функцией безопасности, электромагнитных блокировок и датчиков безопасности (уровень 2).
2 сигнальных выхода

Характеристики

Данные для заказа

EAN (европейский артикул)

4250116201945

Артикул (номер заказа)

101176199

Доступно до

31.12.2024

Запасной номер артикула

101177153

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Номер ETIM, версия 7.0

EC001449

Описание типа продукта

SRB202CA/T 24VDC

Другие данные

Примечание (приложения)

Safety sensorGuard systemPull-wire emergency stop switchesEmergency stop button

Индикация состояния

Указанные рабочие состояния

Position relay K2Position relay K1Internal operating voltage UiPosition relay K3

Классификация безопасности

Стандарты

EN IEC 60947-5-1EN IEC 61508

Классификация безопасности — релейные выходы

Время миссии

20 Year(s)

Значение PFH, Стоп 0

2.00 x 10⁻⁸ /h

Категория, Остановка 0

Отказ по общей причине (CCF), минимум

Уровень диагностического покрытия (DC), стоп 0

≥ 99 %

Уровень полноты безопасности (SIL), Stop 0, подходит для примене

Уровень производительности, стоп 0, до

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

100 mm

Глубина

121 mm

Ширина

22.5 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

Общие данные

Вес брутто

235 g

Климатический стресс

EN 60068-2-78

Материал корпуса

Glass-fibre reinforced thermoplastic, ventilated

Стандарты

EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество вспомогательных контактов

Количество входов для НЕТ

Количество входов для НЗ

Количество контактов безопасности

Количество светодиодов

Начать ввод

Yes

Обнаружение заземления

Yes

Обнаружение обрыва провода

Yes

Сбросить обнаружение края

Yes

Стоп-Категория

Схема обратной связи

Yes

Съемные терминалы

Yes

Функция автоматического сброса

Yes

Электронный предохранитель

Yes

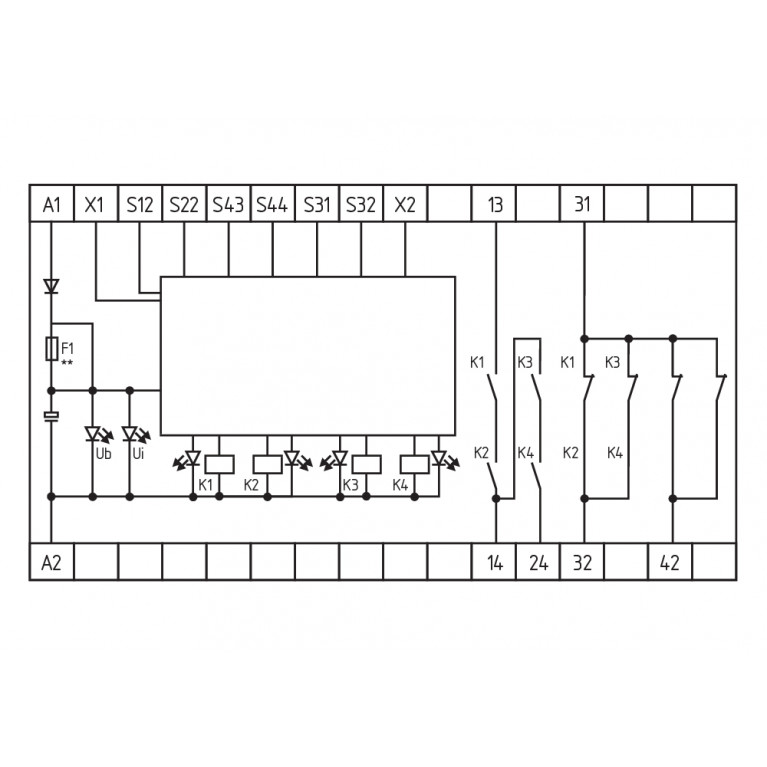

Пример подключения

Примечание (Схема подключения)

The wiring diagram is shown with guard doors closed and in de-energised condition.Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts.The control recognises cross-short, cable break and earth leakages in the monitoring circuit.Input level: the example shows a 2-channel control of an Emergency Stop command device (level 1) with external reset button (R), and guard door monitoring (level 2) with feedback circuit (H2).Automatic start (level 1): The automatic start is programmed by connecting the feedback circuit to the terminals X1/+24 V DC. Automatic start (level 2): The automatic start is programmed by connecting the feedback circuit to the terminals X2/+24 V DC. If the feedback circuit is not required, establish a bridge.1 NC contact each time communicates the status of level 1 and level 2

Примечание

Примечание (обнаружение перекрестного замыкания)

Level 1

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Разрешения - Стандарты

Сертификаты

cULus

Условия окружающей среды

Сопротивление шоку

10 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +45 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 ... 55 Hz, Amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Задержка включения при RESET, обычно

20 ms

Задержка включения при автоматическом запуске

Adjustable

Задержка включения при автоматическом запуске, максимум, обычно

100 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

20 ms

Задержка отключения в случае сбоя питания, обычно

80 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

Ag-Ni, self-cleaning, positive drive

Номинальное переменное напряжение для органов управления при мин

20.4 VDC

Номинальное рабочее напряжение

24 VDC

Номинальное управляющее напряжение постоянного тока, не более

28.8 VDC

Потребление электроэнергии

4.4 W

Примечание (контактное сопротивление)

in new state

Пульсации напряжения

10 %

Рабочее напряжение

24 VDC -10 % / +20 %

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

8 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

250 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

6 A

Ток, категория применения DC-13

6 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — Релейные выходы (вспомогательные контакты

Коммутационная способность, максимальная

2 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
