Данные для заказа
EAN (европейский артикул)
4030661323220
Артикул (номер заказа)
101181696
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта

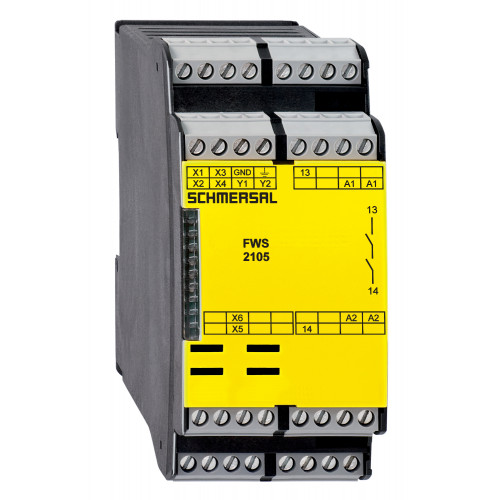

FWS 2105 C UE: 24...230V AC/DC
Примечание (Пропускная способность)
Phased-out product
Другие данные
Примечание (приложения)
safe standstill monitoring
Интегральная системная диагностика (ИСД)
Неисправности
Failure of the safety relay to pull-in or drop-outFault on the input circuits or the relay control circuits of the safety monitoring moduleFailure of the proximity switchesFailure of one channel being evaluatedInterruption of the connections to the inductive proximity switches
Примечание (ISD-Неисправности)
The following faults are registered by the safety monitoring modules and indicated by ISD.
Классификация безопасности
Значение ПФХ
1.00 x 10⁻⁷ /h
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
20,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.2 mm²
Общие данные
Климатический стресс
EN 60068-2-3BG-GS-ET-14
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
BG-GS-ET-20EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
1
Количество полупроводниковых выходов без задержки с сигнальными
2
Количество сигнальных выходов
2
Обнаружение обрыва провода
Yes
Сброс после отключения напряжения питания
Yes
Функция автоматического сброса
Yes
Пример подключения
Примечание (Схема подключения)

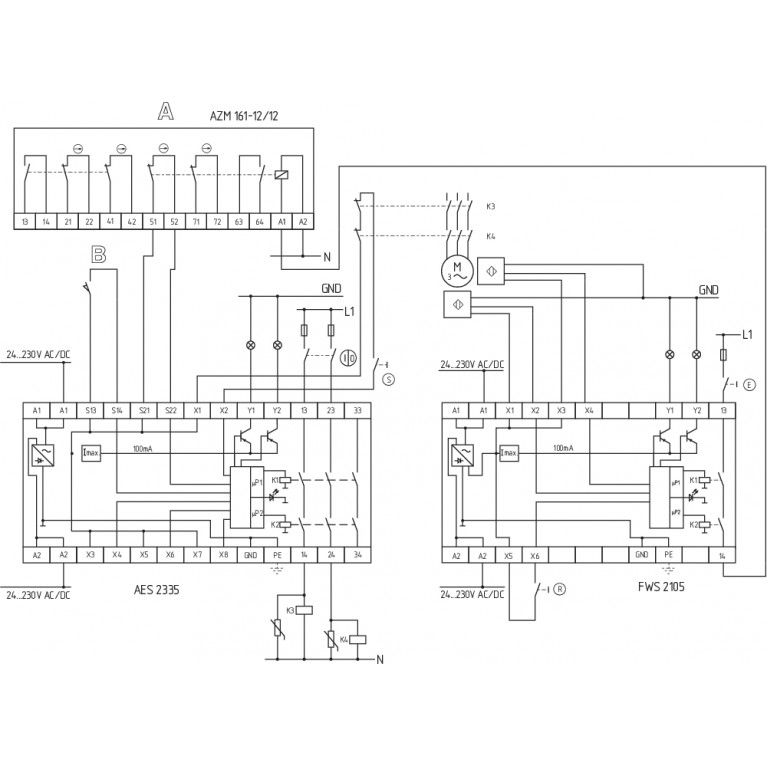

The wiring diagram is shown with guard doors closed and in de-energised condition.The ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix.To monitor one guard door at plants with dangerous run-on movements up to PL d and Category 3Standstill monitoring for unlocking solenoid interlocksThe solenoid interlock can be opened, when the fail-safe standstill monitor has detected the end of the run-on movement by means of two inductive proximity switches. When the button (E) is actuated, the coil of the solenoid interlock is energised.For suitable IFL range p-type inductive proximity switches, refer to "Schmersal CatalogueAutomatisierungstechnik".
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
+0 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10 ... 55 Hz, Amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4.8 kV
Электрические данные
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
Ag-Ni + Au
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное переменное напряжение органов управления, 50 Гц, не
20.4 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
20.4 VAC
Номинальное рабочее напряжение
24 ... 230 VAC24 ... 230 VDC
Номинальное управляющее напряжение постоянного тока, не более
253 VDC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
253 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
253 VAC
Потребляемая электрическая мощность, не более
5 W
Примечание (контактное сопротивление)
in new state
Тип диапазона напряжения
ACDC
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
6 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
3 A
Ток, категория применения DC-13
2 A
Электрические данные — цифровые входы
Входной сигнал, ВЫСОКИЙ сигнал «1»
10 … 30 VDC
Входной сигнал, НИЗКИЙ сигнал «0»
0 … 2 VDC
Сопротивление проводимости, максимальное
40 Ω
