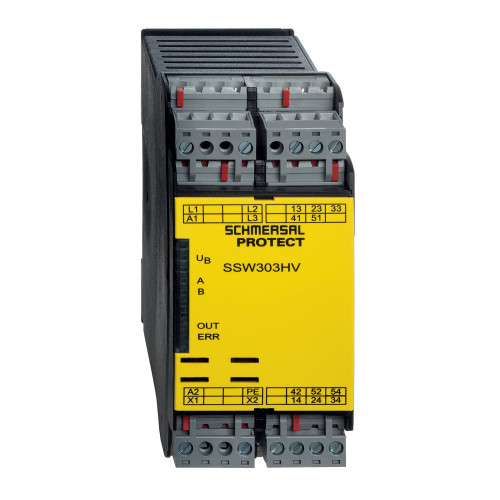

SSW303HV

Код: 103034847
В наличии
EAN (европейский артикул)
4030661546421
Артикул (номер заказа)
103034847
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SSW303HV
Цена: 126 088,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Время обнаружения состояния покоя 7 с
  • Безопасные мониторы остановки
  • 3 предохранительных контакта
  • 3 Сигнальные контакты
  • Бездатчиковое обнаружение состояния покоя путем мониторинга ЭДС

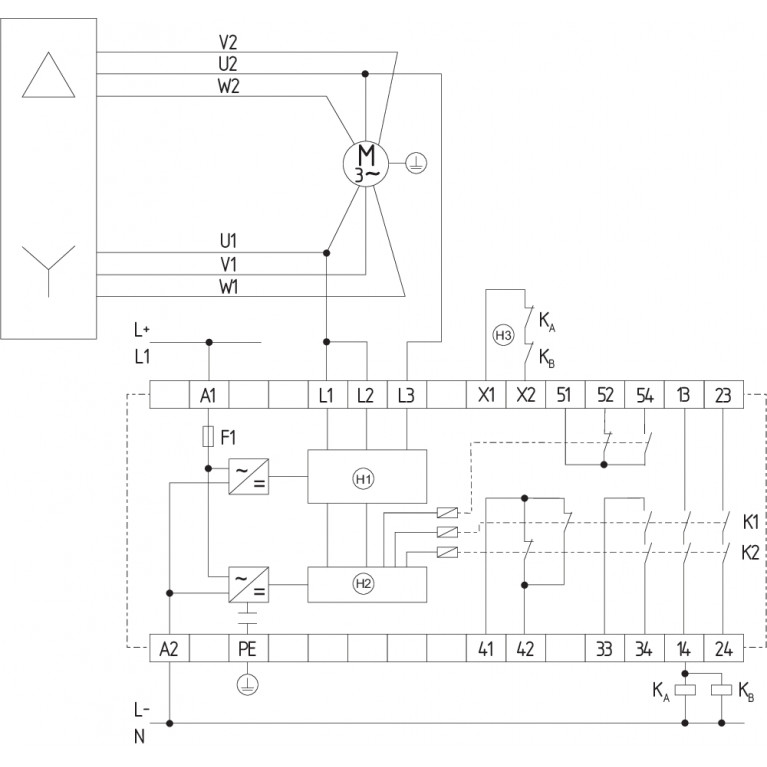

  • Прямое подключение к трехфазным двигателям
  • Диапазон напряжения двигателя 0...690 В
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661546421
Артикул (номер заказа)
103034847
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SSW303HV
Другие данные
Примечание (приложения)
safe standstill monitoring
Индикация состояния
Указанные рабочие состояния
OUT, green: releaseswitching conditionUB: Supply voltage onERR: Error functional defect
Классификация безопасности
Время миссии
20 Year(s)
Отказ по общей причине (CCF), минимум
65
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности — релейные выходы
Значение PFH, Стоп 0
2.00 x 10⁻⁸ /h
Категория, Остановка 0
4
Уровень диагностического покрытия (DC), стоп 0
≥ 99 %
Уровень полноты безопасности (SIL), Stop 0, подходит для примене
3
Уровень производительности, стоп 0, до
e
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
120 mm
Глубина
121 mm
Ширина
45 mm
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew connection, plug-in
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
400 g
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre, reinforced thermoplastic
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество вспомогательных контактов
3
Количество контактов безопасности
3
Количество светодиодов
5
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Стоп-Категория
Схема обратной связи
Yes
Функция автоматического сброса
Yes
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Сертификаты
BGcULus
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
5 ... 9 Hz, Amplitude 3.5 mm
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
8 kV
Номинальное импульсное выдерживаемое напряжение Uimp, релейный в
6 kV
Степень загрязнения
2
Электрические данные
Задержка включения при автоматическом запуске (после обнаружения
7,000 ms
Задержка возврата при «аварийной остановке», не более
15 ms
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
AgSn0 + Au, self-cleaning, positive drive
Номинальное переменное напряжение органов управления, 50 Гц, не
21.6 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
21.6 VAC
Номинальное рабочее напряжение
24 ... 230 VAC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
253 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
253 VAC
Потребляемая электрическая мощность, не более
8.5 VA
Примечание (контактное сопротивление)
in new state
Пульсации напряжения
10 %
Рабочее напряжение
24 VDC -10 % / +20 %
Тип диапазона напряжения
AC
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
6 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
6 A
Ток, категория применения DC-13
6 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
2 A
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
