Главная Безопасность и мониторинг Интерфейс безопасности AS-i Устройства безопасности Кнопки аварийного останова и панели управления BDF200-ST1-AS-NHK-LMRD-LTWH-LTGN

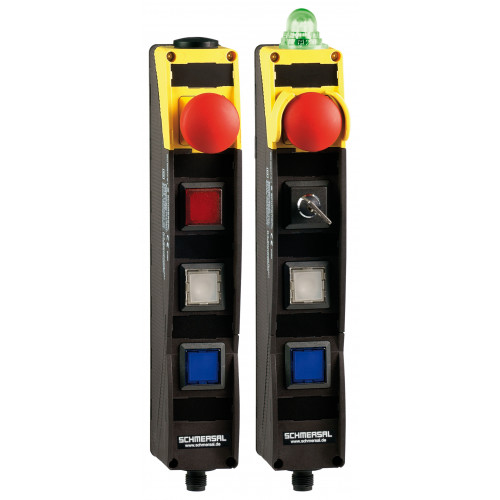

Устройство контроля BDF200-ST1-AS-NHK-LMRD-LTWH-LTGN

Код: 101215277

В наличии

EAN (европейский артикул)

4030661448466

Артикул (номер заказа)

101215277

Номер eCl@ss, версия 11.0

27-33-02-04

Номер eCl@ss, версия 12.0

27-33-02-04

Номер eCl@ss, версия 9.0

27-33-02-04

Номер ETIM, версия 6.0

EC001415

Номер ETIM, версия 7.0

EC001415

Описание типа продукта

BDF200-ST1-AS-NHK-LMRD-LTWH-LTGN

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Интегрированный AS-интерфейс
с разъемом M12 снизу

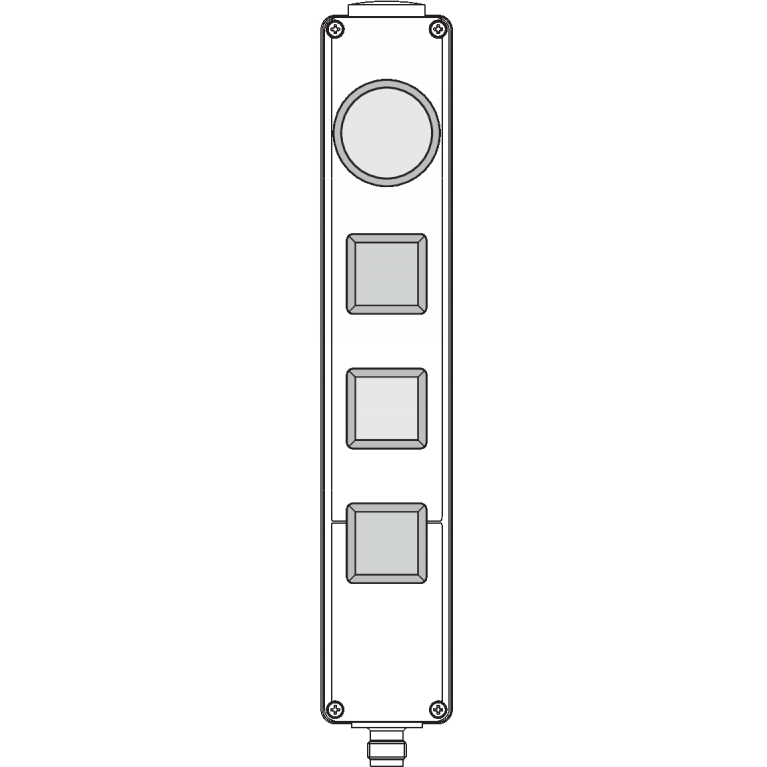

Поз. 1: АВАРИЙНЫЙ ОСТАНОВ с защитным воротником.
Позиция 2: КРАСНЫЙ сигнальный свет.
Позиция 3: кнопка с БЕЛОЙ подсветкой.
Позиция 4: кнопка с ЗЕЛЕНОЙ подсветкой.
тонкий противоударный корпус из термопластика
устанавливаться в удобном эргономичном положении
для установки на имеющиеся в продаже алюминиевые профили

Характеристики

Данные для заказа

EAN (европейский артикул)

4030661448466

Артикул (номер заказа)

101215277

Номер eCl@ss, версия 11.0

27-33-02-04

Номер eCl@ss, версия 12.0

27-33-02-04

Номер eCl@ss, версия 9.0

27-33-02-04

Номер ETIM, версия 6.0

EC001415

Номер ETIM, версия 7.0

EC001415

Описание типа продукта

BDF200-ST1-AS-NHK-LMRD-LTWH-LTGN

Примечание (данные для заказа)

Notice: see ordering code

Классификация безопасности

Время миссии

20 Year(s)

Значение ПФХ

1.40 x 10⁻⁸ /h

Категория

Примечание (значение PFH)

up to max. 5,000 switching cycles/year

Стандарты

EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, Командные устройства

1,000,000 Operations

Механический срок службы, кнопка аварийной остановки

100,000 Operations

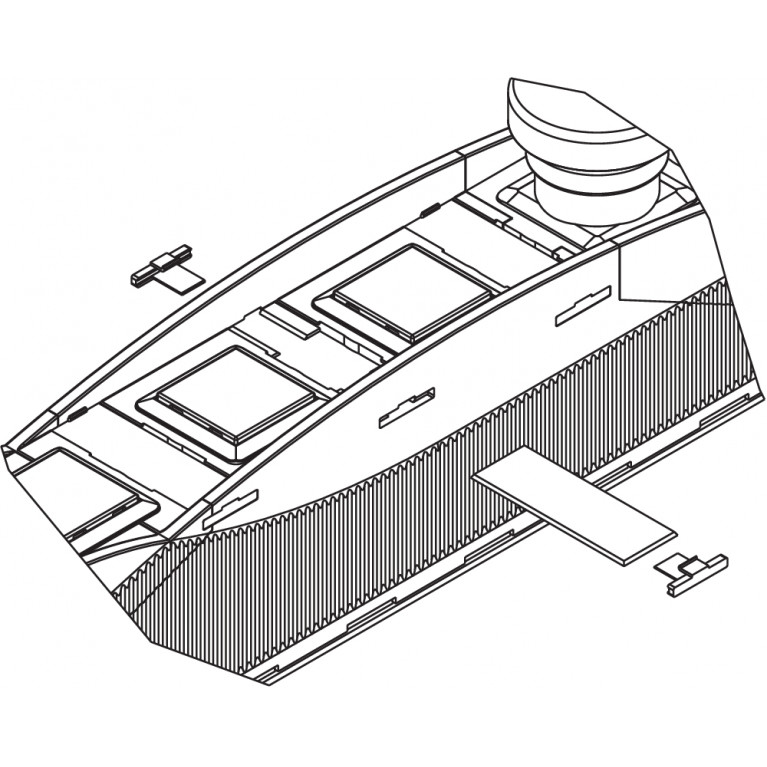

Монтаж

interior mounting holes

Тип крепежных винтов

2x M5

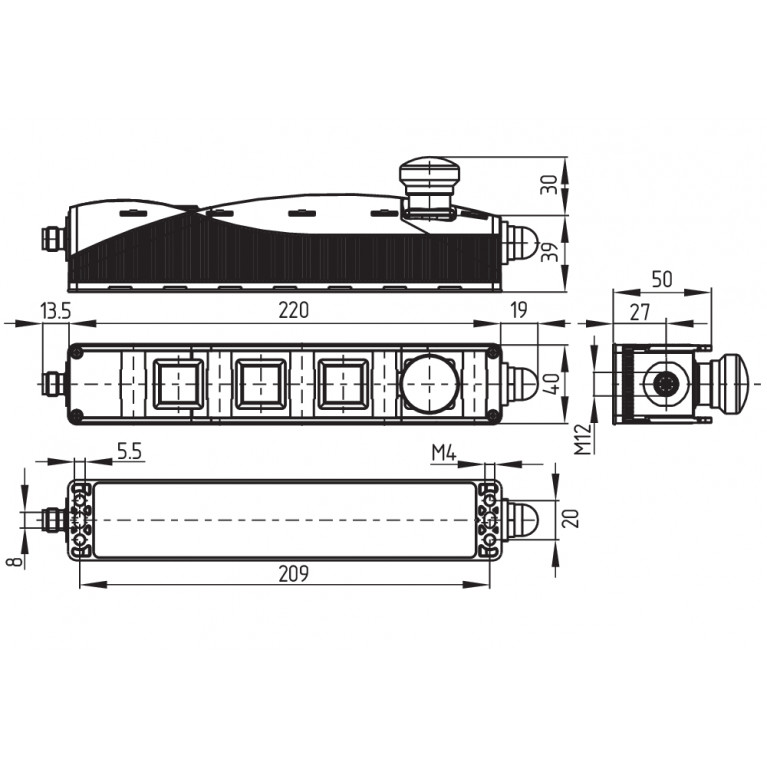

Механические данные – Размеры

Высота

69 mm

Глубина

233.5 mm

Ширина

40 mm

Механические данные – техника подключения

Прекращение действия

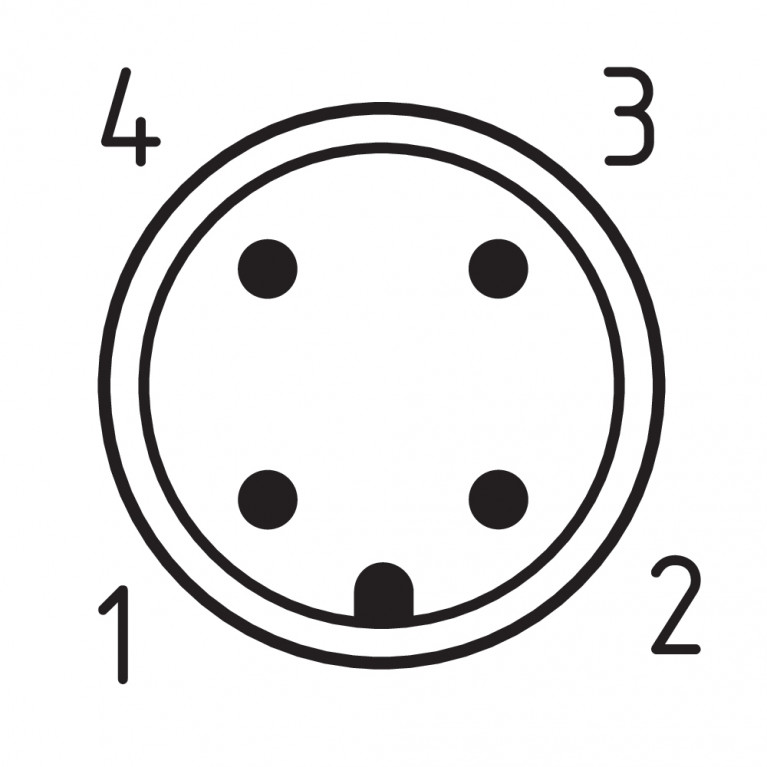

Connector plug M12, 4-pole, (A-coding)

Назначение выводов

ПИН-код 1

AS-Interface +

ПИН-код 2

n.c.

ПИН-код 3

AS-Interface -

ПИН-код 4

n.c.

Общие данные

Вес брутто

280 g

Время реакции, максимальное

100 ms

Используемые позиции, позиция 1

Emergency stop, with protective collar

Используемые позиции, позиция 2

Illuminated signal, red

Используемые позиции, позиция 3

Illuminated pushbutton, white

Используемые позиции, позиция 4

Illuminated pushbutton, green

Климатический стресс

DIN EN 60068

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Стандарты

EN IEC 62026-2EN ISO 13849-1EN ISO 13850EN IEC 60947-5-1EN IEC 61508

Общие данные - Особенности

Индикаторная лампа

Разрешения - Стандарты

Сертификаты

TÜVcULusASi-SaW

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

Сопротивление шоку

15 g / 11 ms

Степень защиты

IP65

Температура окружающей среды

-25 ... +65 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm / 5 g

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные — AS-интерфейс

AS-i Потребление тока, максимальное

150 mA

Номинальное рабочее напряжение

18 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — спецификация AS-интерфейса

AS-i AS-i Биты параметров (Safety-Slave), P0 ... P3

No function

AS-i AS-i Биты параметров (ведомое устройство A/B), P0 ... P3

No function

Адрес модуля ввода AS-i

Версия AS-i (Safety-Slave)

V 3.0

Версия AS-i (ведомое устройство A/B)

V 3.0

Вход AS-i, DI 0 (ведомый A/B)

Command device Position 4

Вход AS-i, DI 1 (ведомый A/B)

Command device Position 3

Вход AS-i, DI 2 (ведомый A/B)

Command device Position 2

Вход AS-i, DI 3 (ведомый A/B)

Command device Position 2

Вход AS-i, канал 1 (ведомое устройство безопасности)

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2 (ведомое устройство безопасности)

Data bits DI 2 / DI 3 = dynamic code transmission

Выход AS-i, DO 0 (ведомое устройство безопасности)

Indicator lamp G24 red

Выход AS-i, DO 0 (ведомый A/B)

Illuminated signal position 4

Выход AS-i, DO 1 (ведомое устройство безопасности)

Indicator lamp G24 green

Выход AS-i, DO 1 (ведомый A/B)

Illuminated signal position 3

Выход AS-i, DO 2 (ведомое устройство безопасности)

No Function

Выход AS-i, DO 2 (ведомый A/B)

Illuminated signal position 2

Выход AS-i, DO 3 (ведомое устройство безопасности)

No Function

Выход AS-i, DO 3 (ведомый A/B)

No Function

Примечание

Both AS-i slaves can be enabled and disabled through the integrated DIP switch. The addressing must take place via the M12 connector.

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)FID: periphery error

Профиль AS-i (ведомое устройство A/B)

S-7.A.7.F

Профиль AS-i (подчиненное устройство безопасности)

S-7.B.F.F
