Данные для заказа
EAN (европейский артикул)
4030661396477
Артикул (номер заказа)
101209104
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

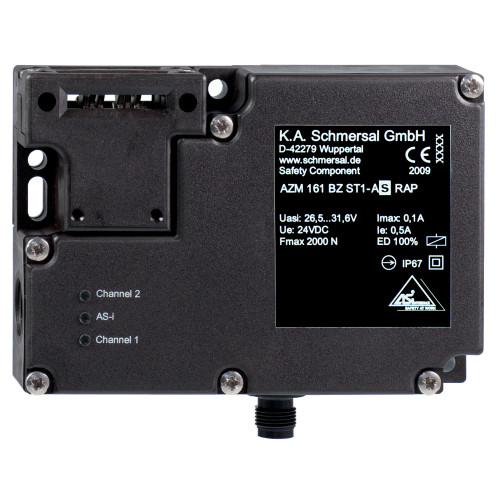

Описание типа продукта
AZM 161 Z ST1-AS RA
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED yellow: Channel 2 / AS-i SaW Bit 2.3(2) LED green/red (AS-i duo LED): Supply voltage / communication error / slave address = 0 / periphery error detected(3) LED yellow: Channel 1 / AS-i SaW Bit 0.1
Классификация безопасности
Значение ПФХ
1.14 x 10⁻⁶ /h
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Значение ПФХ
1.01 x 10⁻⁷ /h
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Приводной люфт в направлении срабатывания
5.5 mm
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
3x M6
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

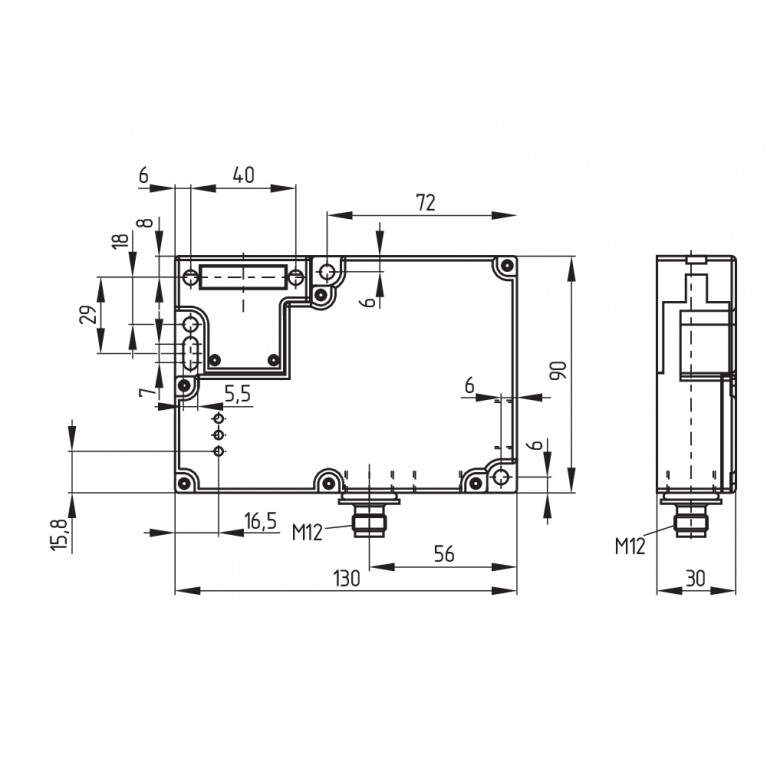

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)

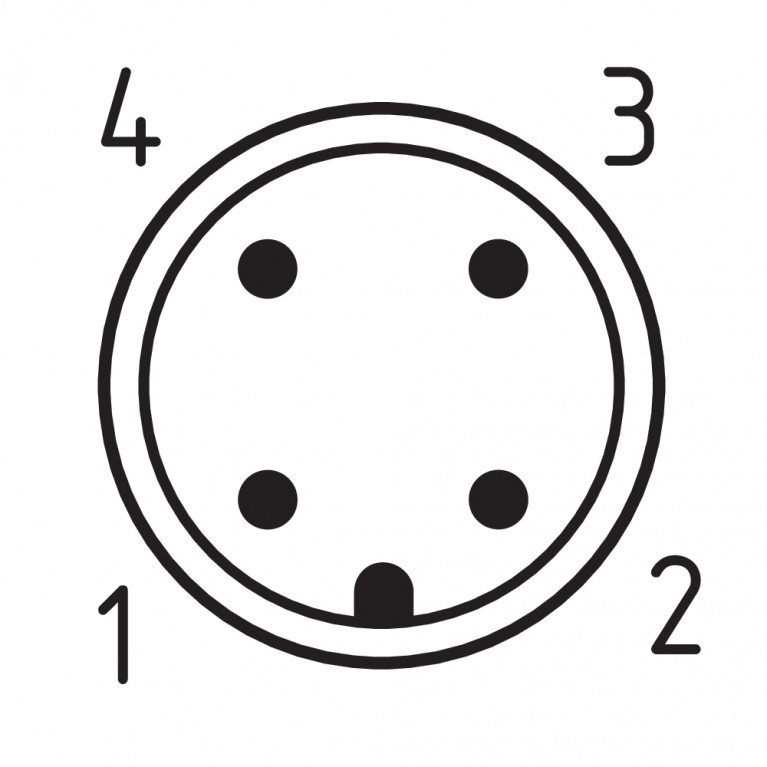

Назначение выводов
Общие данные
Время реакции, максимальное
100 ms
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Интегральная диагностика системы, статус
Yes
Количество направлений действия
3
Мощность для блокировки
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание

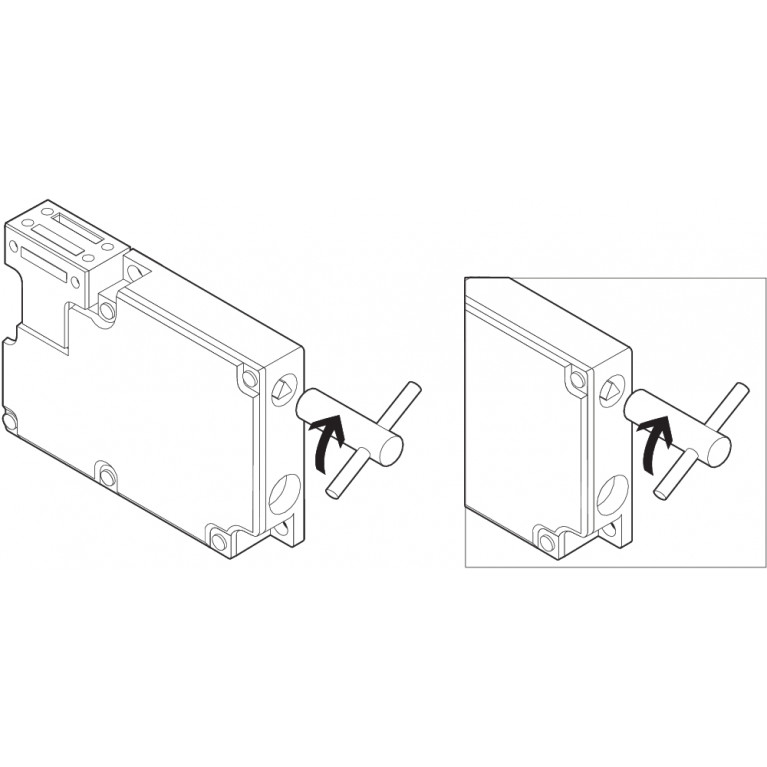

Примечание (Выпуск вручную)
For maintenance, installation, etc.For manual release using M5 triangular key, available as accessory
Примечание (Общее)
Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaW
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 Hz ... 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Частота переключения
1,000 /h
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
250 mA
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i, код ввода-вывода
0x7
Биты параметров AS-i, P0
Actuator detected
Биты параметров AS-i, P1
Solenoid interlock locked
Биты параметров AS-i, P2
Magnet voltage in tolerance range
Биты параметров AS-i, P3
Error message - locking/unlocking of the solenoid interlock blocked
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
Solenoid control
Выходы AS-i, DO 1
No Function
Выходы AS-i, DO 2
No Function
Выходы AS-i, DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
Спецификация AS-i
Safety-Slave
